CSA-Z

Schroef voor verbinders

Schroeven vereenvoudigen de plaatsing van hoekijzers en verbinders. De kegelvormige kop garandeert een nauwsluitende passing met de verbinder voor een betere krachtoverdracht. De kop houdt de schroef op zijn plaats tijdens de montage.

Technisch gegevensblad
CE-Markering
ETA
Gebruiksklasse 3
Impreg® +
Buiten
Solid Wood
CSA-Z Main Image.jpg

Product Details

Afbeeldingen

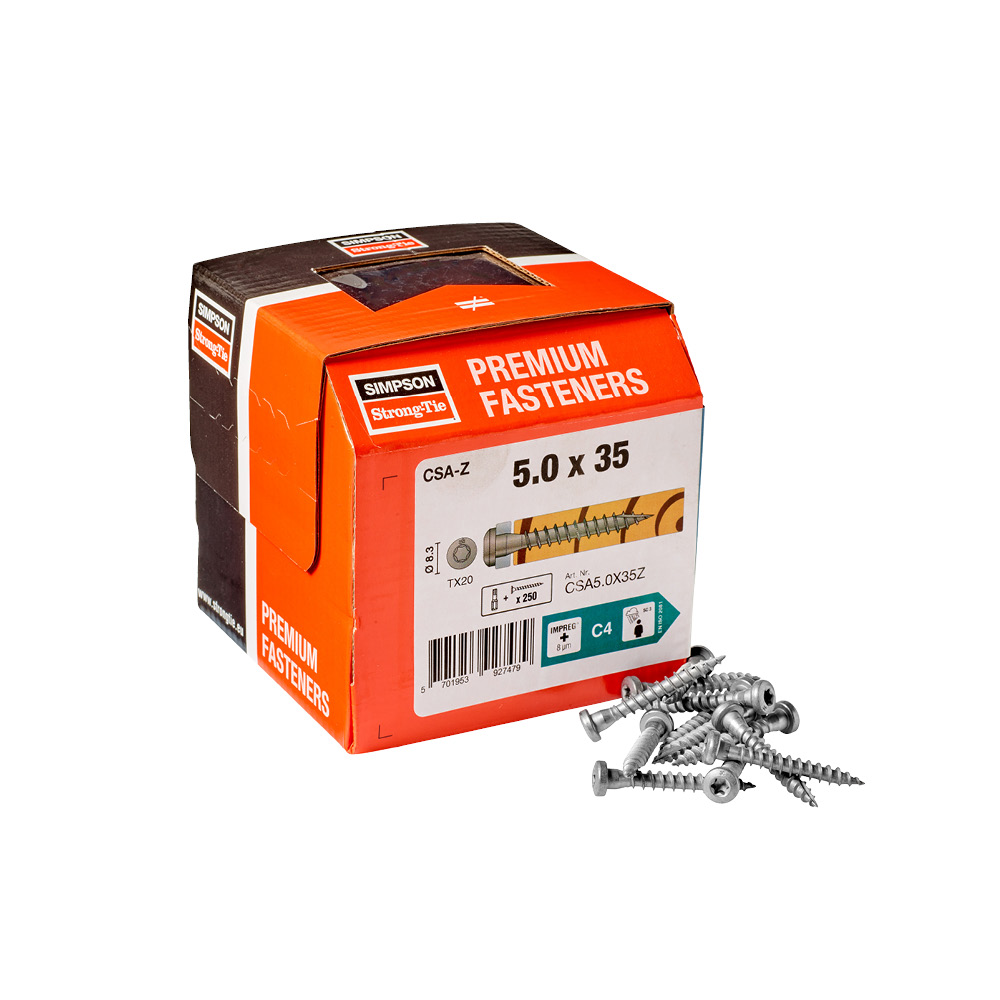

CSA-Z Prod image.jpg

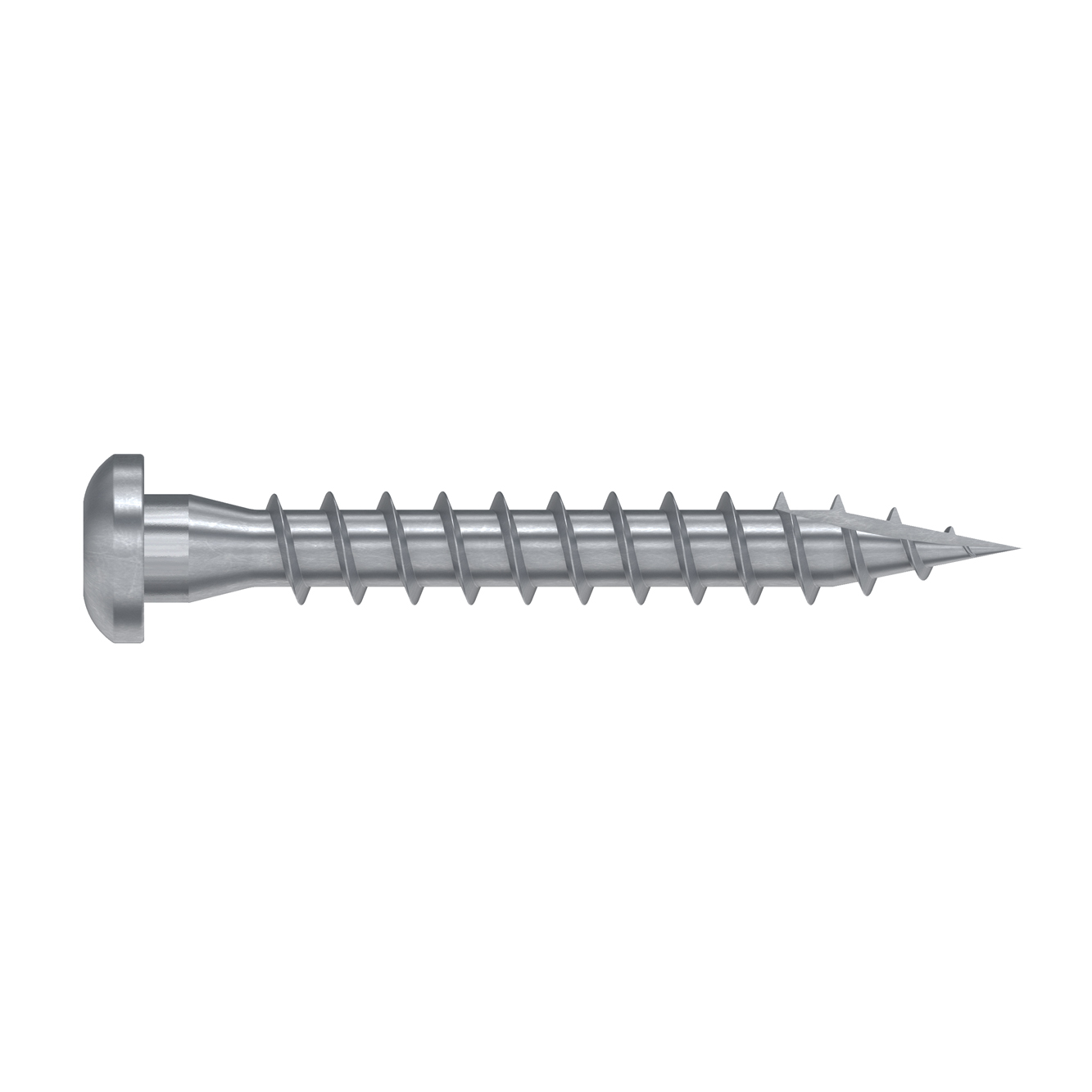

CSA-Z Main Image.jpg

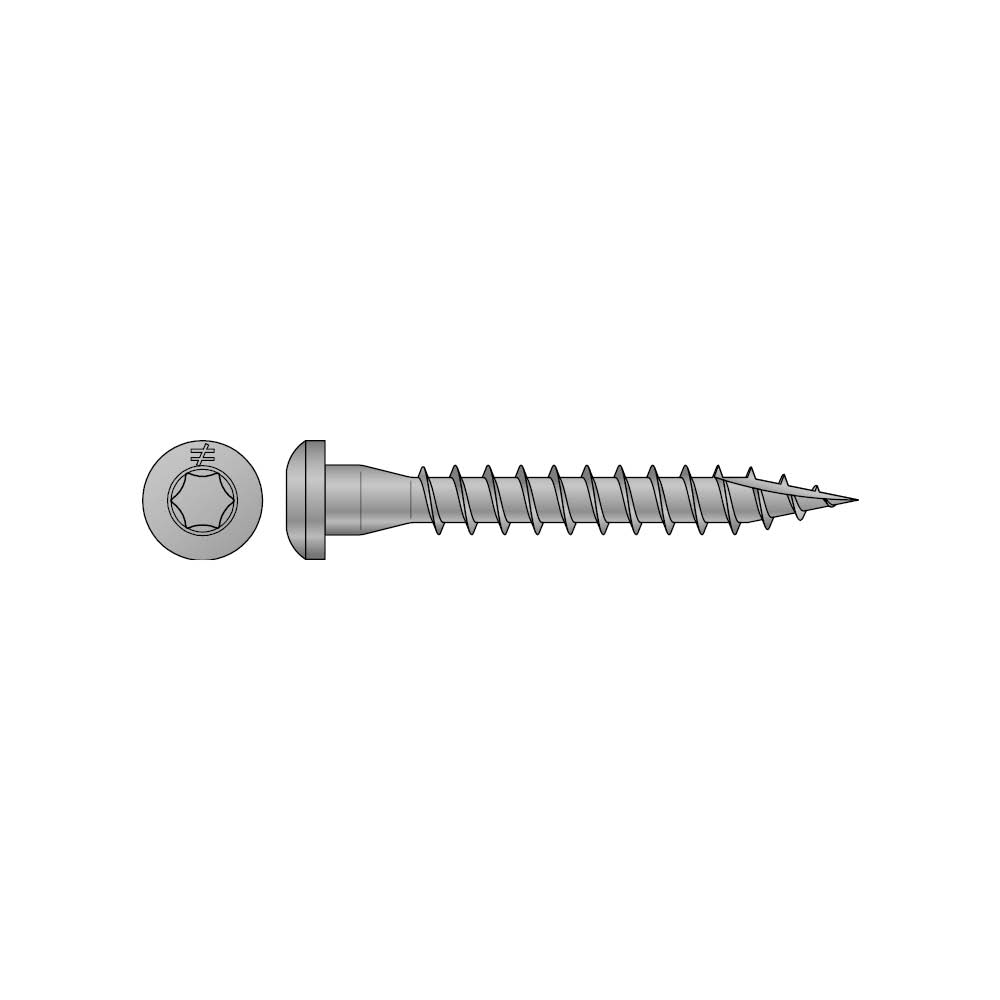

CSA-Z Photo Gallery 1.jpg
QDBPC50E

Kenmerken

Materiaal

  • Elektrolytisch verzinkt staal

Inschroeven

  • Met T 20-bit

Voordelen

  • Dankzij de houtspecifieke schroefdraad wordt het dragermateriaal snel en eenvoudig ingesneden,
  • Geen houtspplijting,

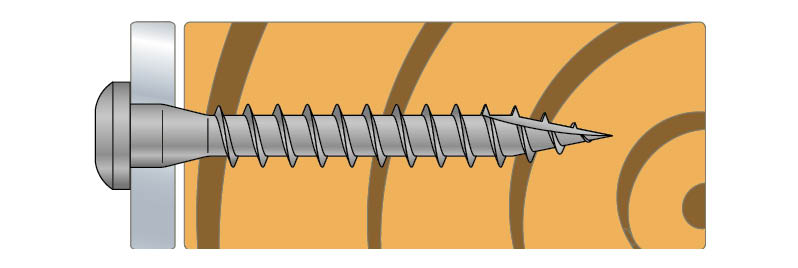

  • De kegelvorm onder de kop zorgt voor een nauwsluitende passing van de punt in het boorgat,
  • Hoge uittreksterkte,
  • Aanbevolen in het kader van brandwerendheid van 30 minuten,
  • Kop met diepe sterafdruk voor een betere schroefgeleiding en levensduur van de schroefbit,
  • Antisplijtpunt type 17 voor een betere aanzet bij het schroeven.

Toepassing

Ondergrond

  • Drager : massief hout, composiethout, gelijmd gelamineerd hout
  • Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout

Toepassingsgebieden

  • Bevestigingen van ophangbeugels,
  • Hoekijzers,
  • Bandijzer.

Technische gegevens

Afmetingen

CSA-Z Dim Image.jpg

Afmetingen en Karakteristieke Waarden

Referentie Afmetingen [mm] Karakteristieke waarden  - Hout C24 [kN] Aantal/doos
d l dh d1 lg bit Rlat.k Rax.k
CSA5.0X35Z5358.33.1529T-2022.1250
CSA5.0X40Z5408.33.1534T-202.32.5250

Certificering

Prestatieverklaring: DoP

nl-dop-e04-0013-04.pdf (98.85 KB)
nl-dop-e04-0013-issue-3.pdf (97.67 KB)
nl-dop-e04-0013.pdf (32.88 KB)
db8f64e322c1a7f024e207dc5f08c884f8c41fef.pdf (32.88 KB)

Europese technische goedkeuring: ETA

eta-04-0013-2019-12-11-cor1.pdf (532.41 KB)
eta040013-sst-cna-csa-r3-2019.pdf (528.39 KB)
