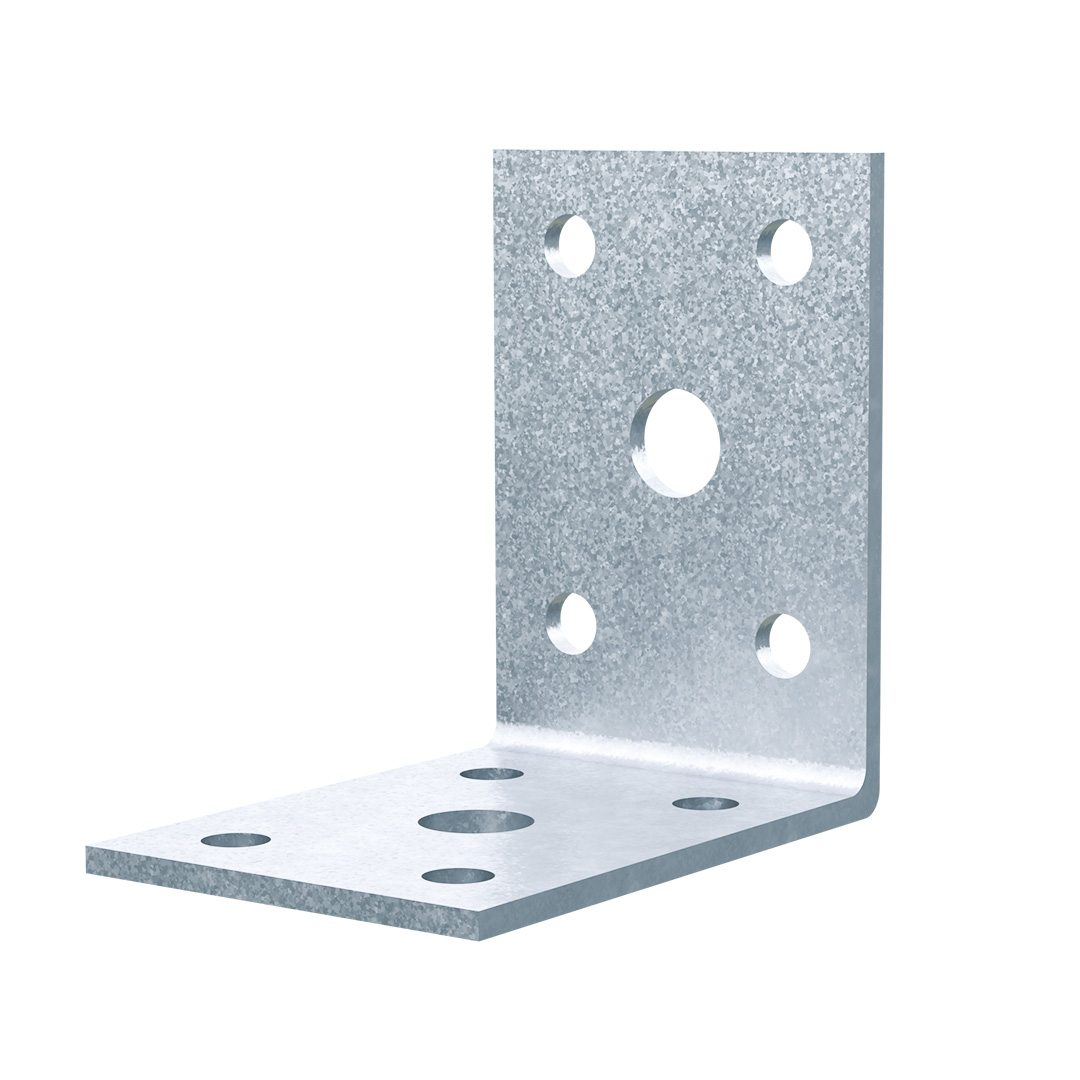

AC35350Z

Geperforeerde plaat - ZPRO

Dit verbindingshoekijzer wordt gebruikt om kleine houtskeletten in buitentoepassingen met elkaar te verbinden.

Technisch gegevensblad
Gebruiksklasse 3
Buiten
Zpro

Product Details

Kenmerken

Materiaal

  • Verzinkt staal S250GD + ZPro,
  • De ZPro-coating komt overeen met een zinklaag van ongeveer 55 µm dik.

Voordelen

  • Gebruik buitenshuis dankzij ZPro-coating,
  • Zeer veelzijdige toepassingen...



Toepassing

Ondergrond

  • Drager : massief hout, composiethout, gelijmd gelamineerd hout…
  • Gedragen : massief hout, composiethout, gelijmd gelamineerd hout…

Gebruik

  • Buiteninrichtingen,
  • Kleine houtskeletten,
  • Deur- en raamkozijnen...

Technische gegevens

Afmetingen


Afmetingen

Referentie Afmetingen [mm]
A B C t Boorgaten Flens A Boorgaten Flens B
Ø5 Ø8,5 Ø5 Ø8,5
AC35350Z50503524141

Installatie

Installatie

Bevestigingselementen

Sur bois :

  • Pointes annelées CNA Ø4.0x40G,
  • Vis CSA5.0x35Z ou CSA5.0x40Z,
  • Vis connecteurs SSH Ø8 mm,
  • Boulons Ø8 mm,
  • Tirefonds Ø8 mm.

Sur support rigide :
Support béton :

  • Cheville mécanique : goujon Ø8 mm
  • Ancrage chimique : résine AT-HP + tige filetée Ø8 mm

Support maçonnerie creuse :

  • Ancrage chimique : résine POLY-GP ou AT-HP + tige filetée Ø8 + tamis SH12050

Verwante producten

Downloads

  • ZPRO Verbinders voor buiten

    ZPRO Verbinders voor buiten

    Het ZPRO-assortiment van verbinders voor constructiedelen biedt een rendabel alternatief voor roestvast staal, ideaal voor aan het weer blootgestelde constructies zoals carports en terrassen.
