PPUP

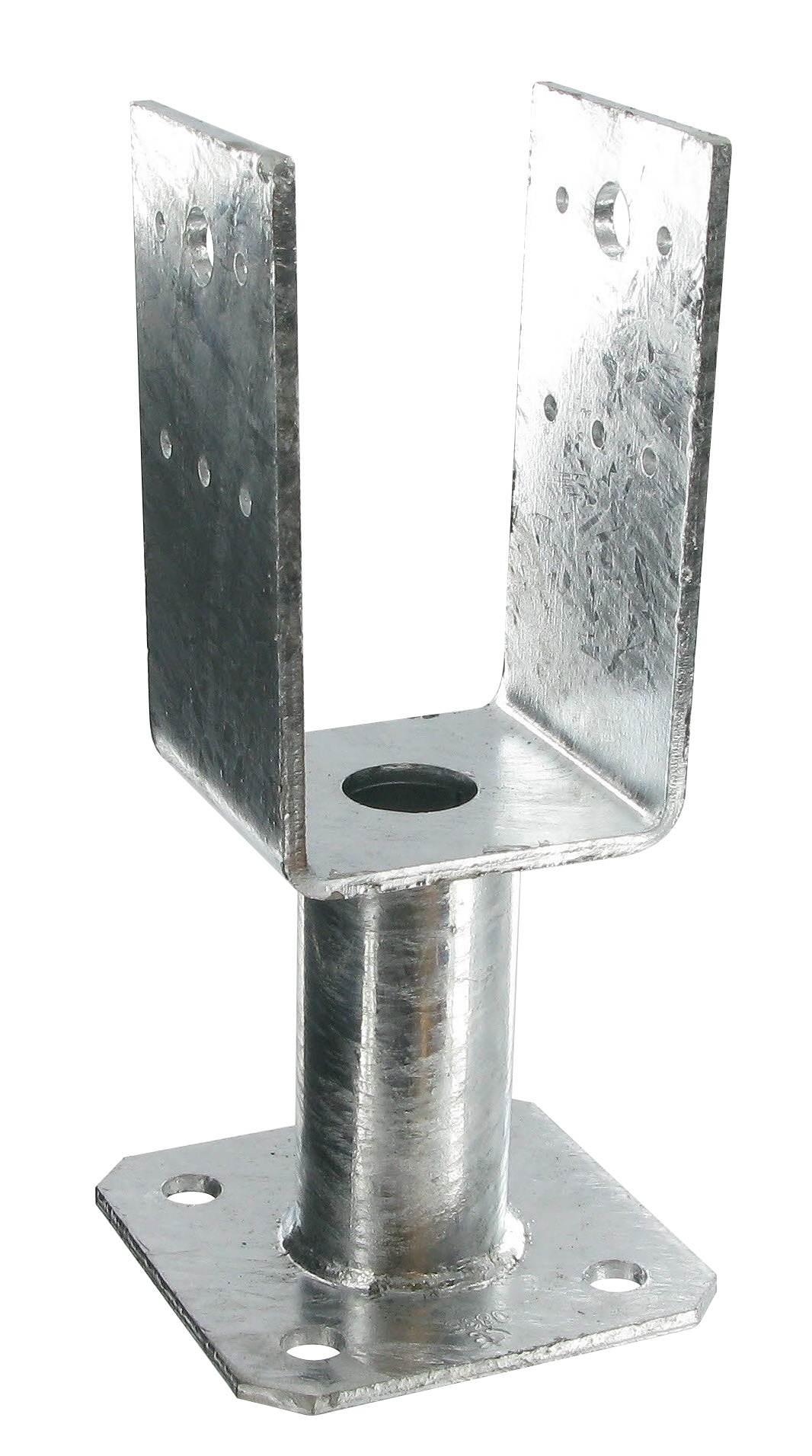

U-kolomvoeten met plaatje

Via het onderplaatje van deze U-kolomvoet kan de kolom rechtstreeks op de betonplaat verankerd worden. Er is geen uitsparing nodig en de verbinding kan na het verankeren van het plaatje uitgevoerd worden.

Technisch gegevensblad

CE-Markering

ETA

Gebruiksklasse 3

Buiten

Verzinkt staal

Product Details

Afbeeldingen

Kenmerken

Materiaal

Staal S235JR overeenkomstig NF EN 10025,
Thermisch verzinkt overeenkomstig NF EN ISO 1461,
Dikte : 5 mm.

Voordelen

Belastingsterkte tegen opwaartse drukkracht.

Toepassing

Ondergrond

Drager : massief hout, gelijmd gelamineerd hout, beton, staal,
Gedragen bouwdeel : massief hout, gelijmd gelamineerd hout.

Toepassingsgebieden

Luifel,
Pergola,
Veranda,
Terras,
Borstwering.

Technische gegevens

Afmetingen

Afmetingen en karakteristieke waarden

Referentie	Afmetingen en karakteristieke waarden [mm]									Boorgaten		Boorgaten plaatje
Referentie	A	B	C	D	E	F	G	t₁	t₂	Ø5	Aantal	Ø12
PPUP70	70	70	126.5	100	100	101	48.3	5	4	10	2	4
PPUP90	90	70	126.5	100	100	101	48.3	5	4	10	2	4

Karasteristieke waarden

Referentie	Karakteristieke waarden - Hout op beton
	Bevestigingen				Karakteristieke waarden - Hout C24 [kN]
	Op de kolom		Op beton		R_1.k		R_2.k		R_3.k		R_4.k
	Aantal	Typ	Aantal	Typ	CNA4.0x40	CNA4.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x40	CNA4.0x50
PPUP70	10	CNA	4	Ø10	92.2	-	17.8	-	10.7	-	8,2/(kmod^0,5)	-
PPUP90	10	CNA	4	Ø10	-	min(121,5;102,8/kmod)	-	21.9	-	min(13,1;14,1/kmod)	-	10,6/(kmod^0,5)

** Zie het assortiment verankeringen Simpson Strong-Tie toe de meest geschikte oplossing te kiezen. De algemene oplossingen van verankeringen. De keuze gebeurt afhankelijk van het type beton, het randafstand en afstand tussen verankeringen.

Vereenvoudigde karakteristieke waarden

Referentie	Vereenvoudigde karakteristieke waarden - Hout op beton
	Bevestigingen				Vereenvoudigde karakteristieke waarden - Hout C24 [kN]
	Op de kolom		Op beton		R_1.k*		R_2.k		R_3.k*		R_4.k*
	Aantal	Typ	Aantal	Typ	CNA4.0x40	CNA4.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x40	CNA4.0x50
PPUP70	10	CNA	4	Ø10	92.2	-	17.8	-	10.7	-	9.8	-
PPUP90	10	CNA	4	Ø10	-	121.5	-	21.9	-	13.1	-	12.6

Installatie

Bevestigingen

Op hout :

Schroeven CSA-Z 5,0.

Op beton :

Mechanische verankering : doorsteekanker FM 753 EVO M10x78/5 of alternatief FM-753 M10x75/5 3DG (Coating geschikt voor buitengebruik),
Chemische verankering : hars AT-HP + draadstang LMAS M10-120/25.

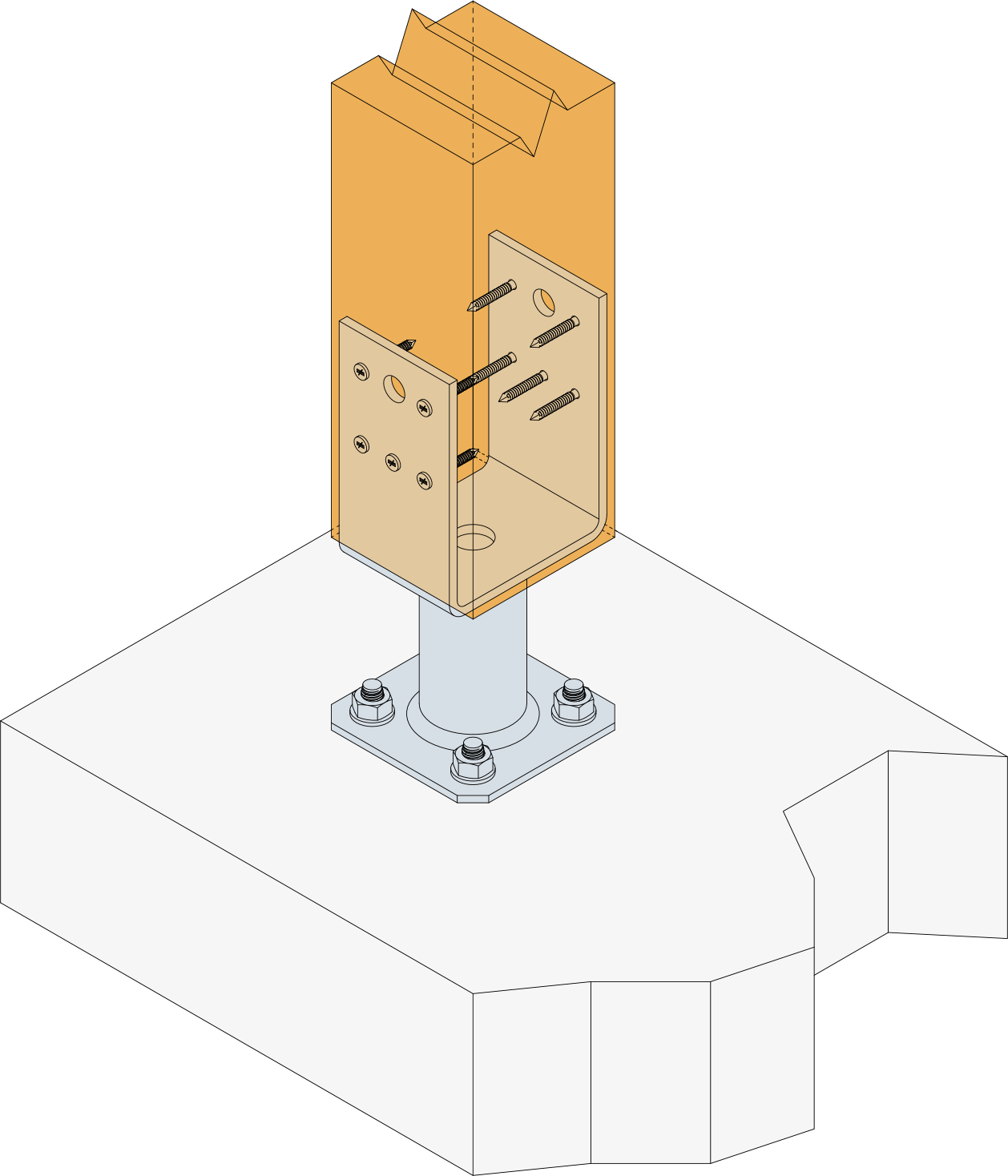

Plaatsing

Bovenaan :

Plaats de kolom in de kolomvoet.
Bevestig de kolomvoet aan de kolom.

Onderaan :

Positioneer de kolom verticaal in de constructie.
Identificeer de positie van de verankeringen in de grond op de ondergrond.
Boor verticaal door de ondergrond met een diameter en diepte zoals aanbevolen voor de gekozen bevestigingen.
Bevestig het onderste plaatje aan de grond met behulp van geselecteerde verankeringspluggen.
