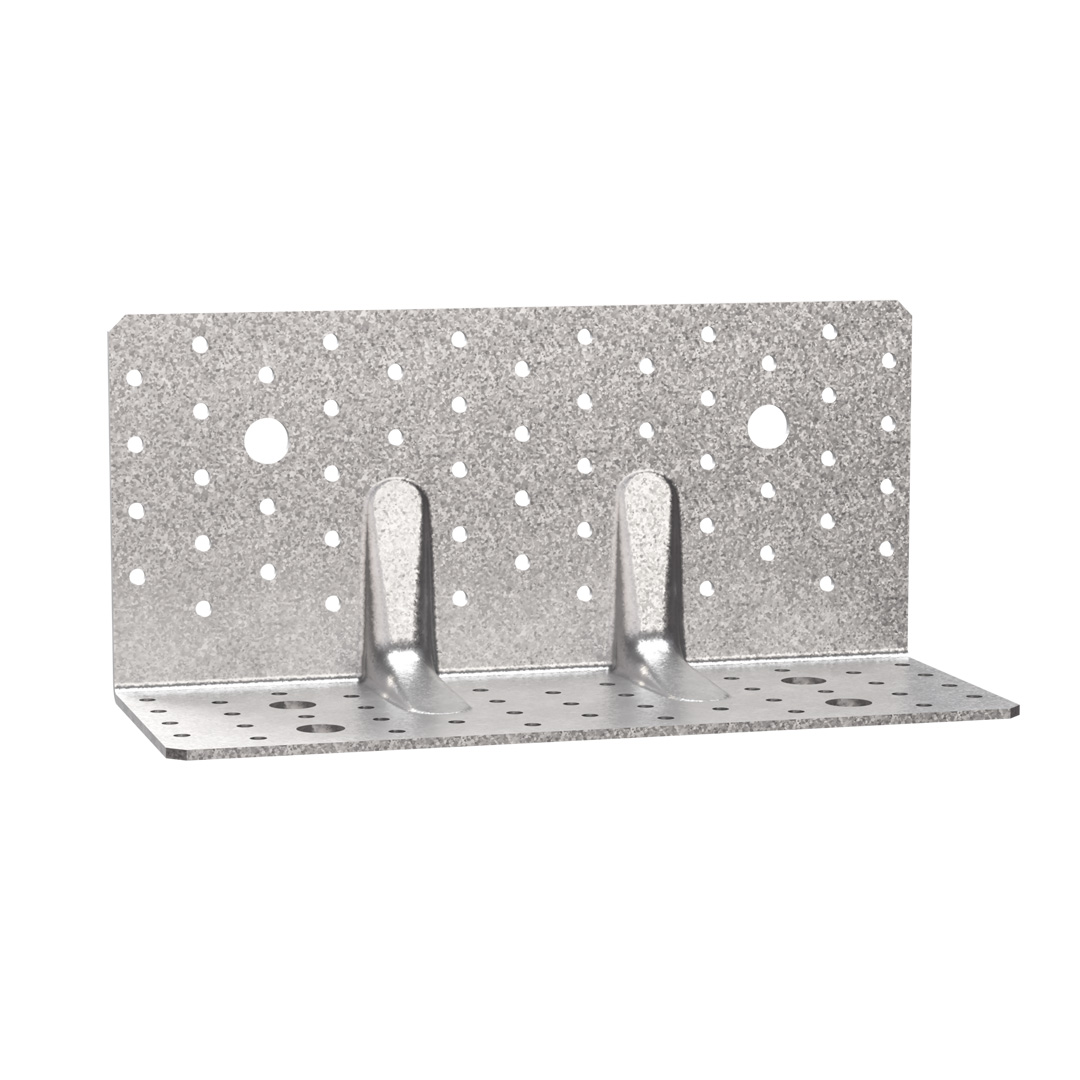

ABR255
Verstevigd hoekijzer voor CLT

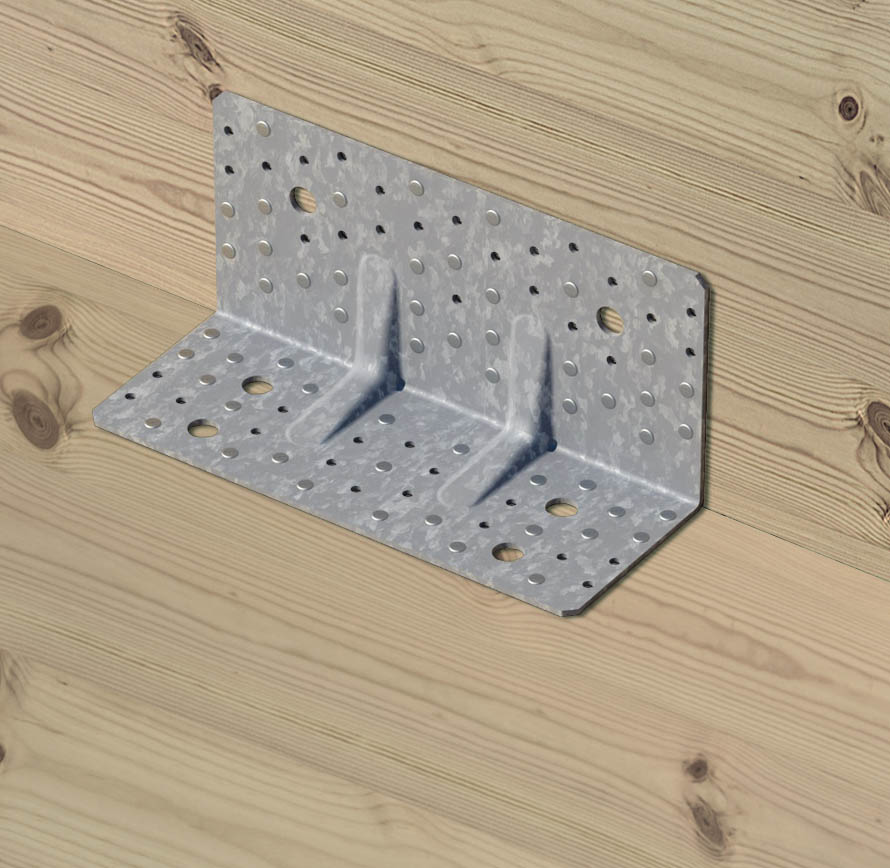

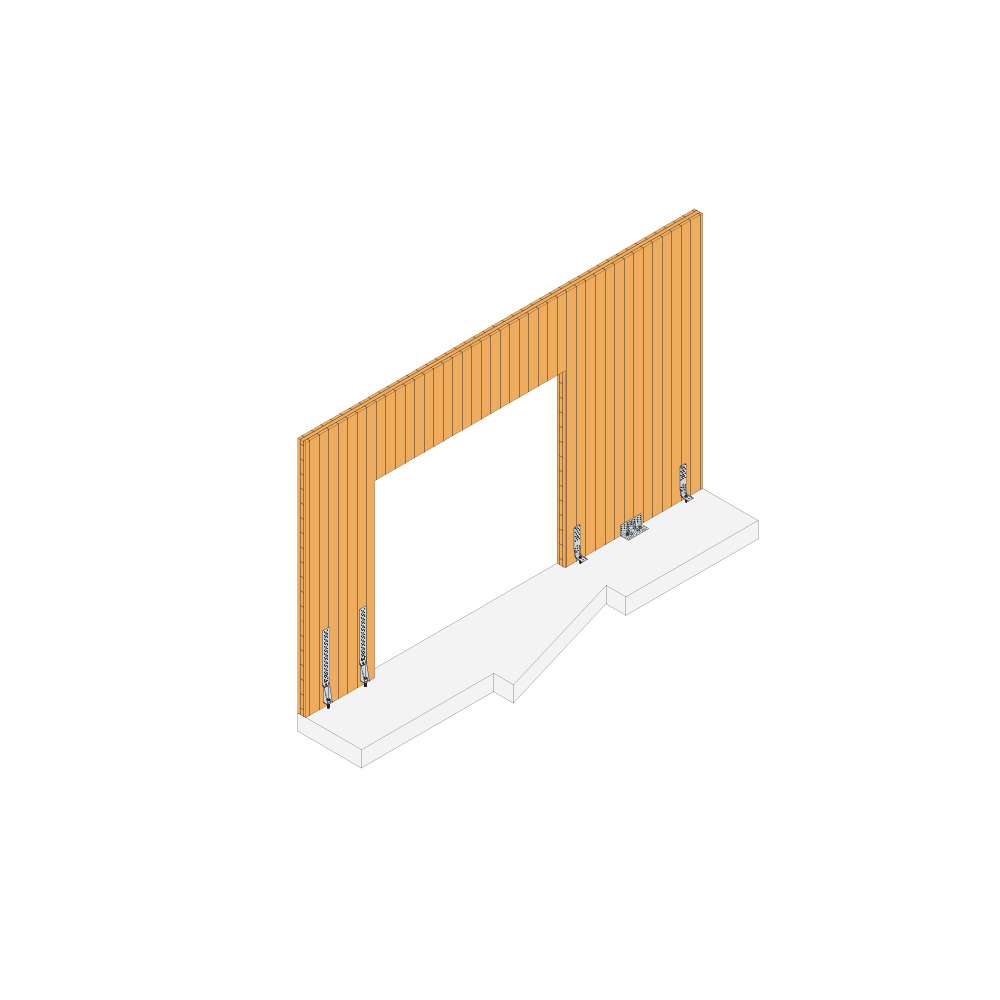

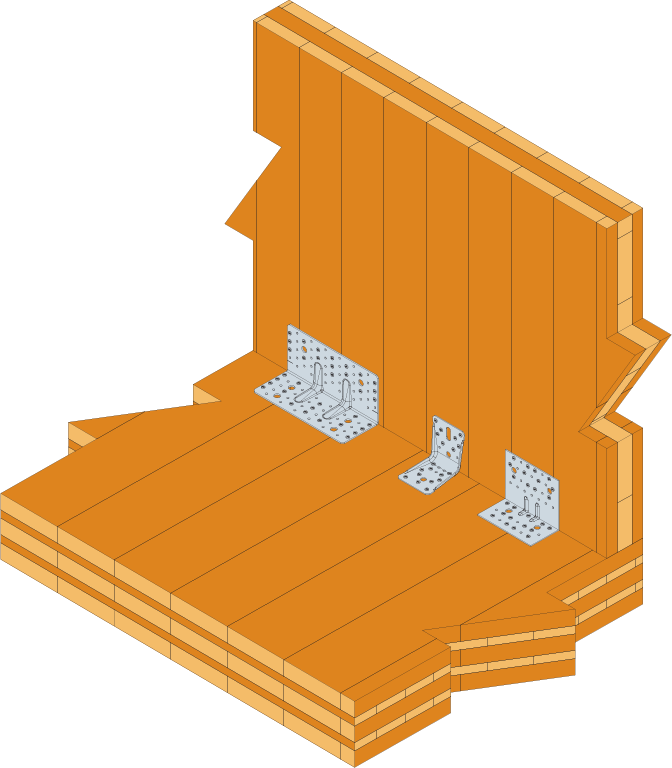

Het verstevigde hoekijzer ABR255 is speciaal ontwikkeld voor het bevestigen van CLT-platen op houten of betonnen ondergrond. Zeer veelzijdig en gekenmerkt door een bijzonder hoge afschuifsterkte dankzij een geoptimaliseerde geometrie.
CE-Markering
ETA
Gebruiksklasse 2
Binner
Gegalvaniseerd staal Z275
Product Details
Afbeeldingen
Kenmerken
Toepassing
Technische gegevens
Afmetingen
Afmetingen
| Referentie | Afmetingen [mm] | Boorgat flens B | Boorgat flens B | Box Quantity | |||||
|---|---|---|---|---|---|---|---|---|---|
| B | B | C | t | Ø5 | Ø14 | Ø5 | Ø14 | ||
| ABR255 | 120 | 100 | 255 | 3 | 52 | 2 | 41 | 4 | 10 |
| ABR255SO | 200 | 100 | 255 | 3 | 56 | 2 | - | 4 | 10 |

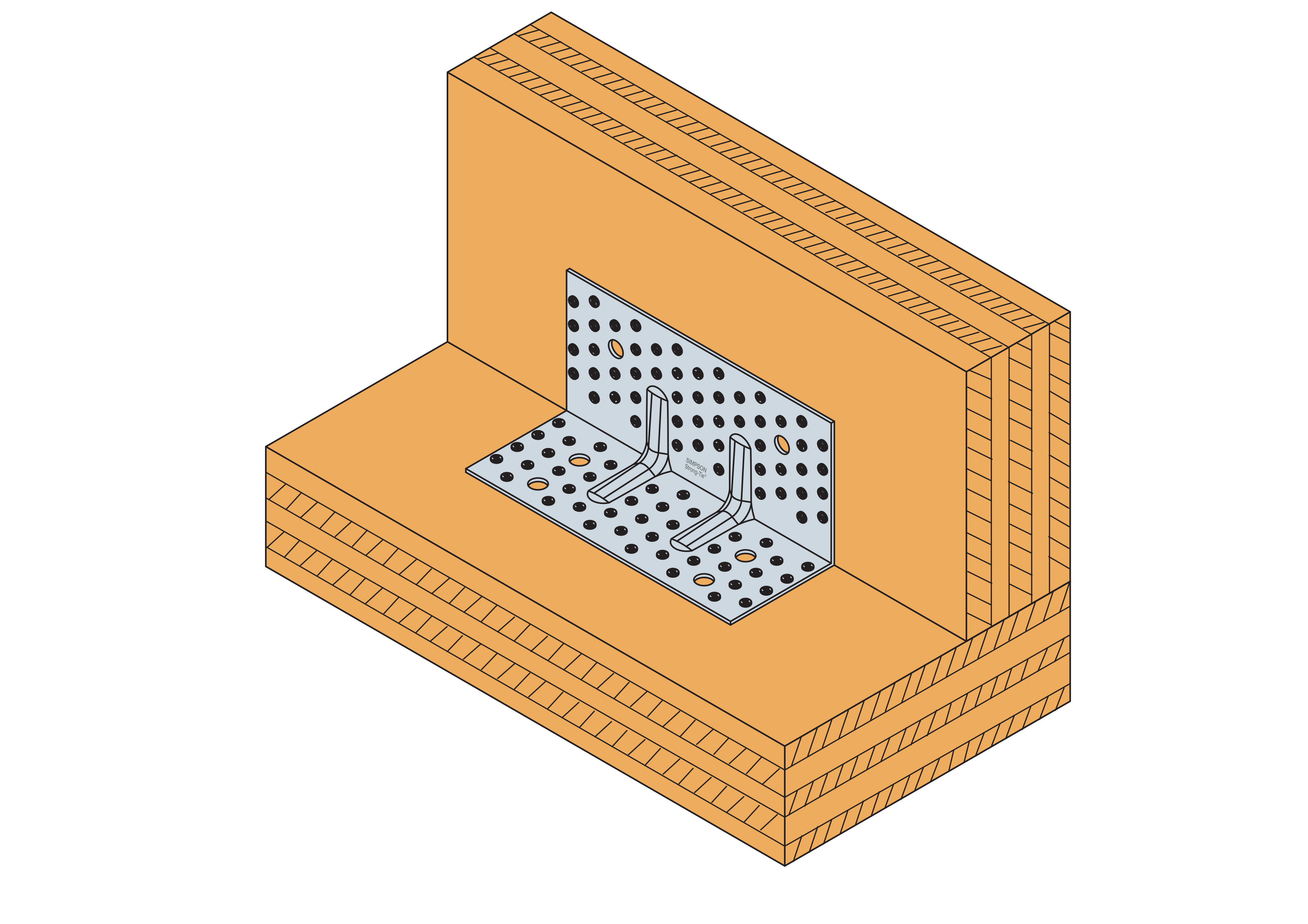

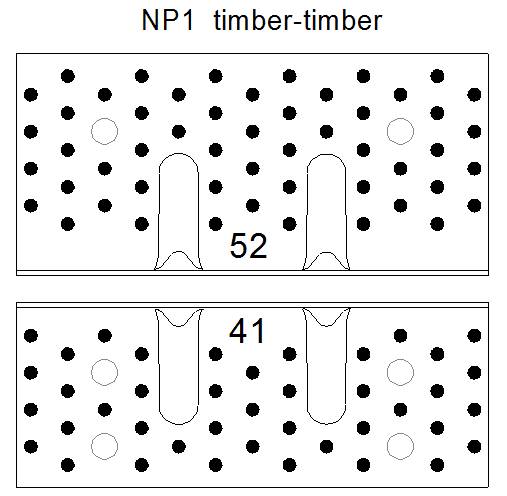

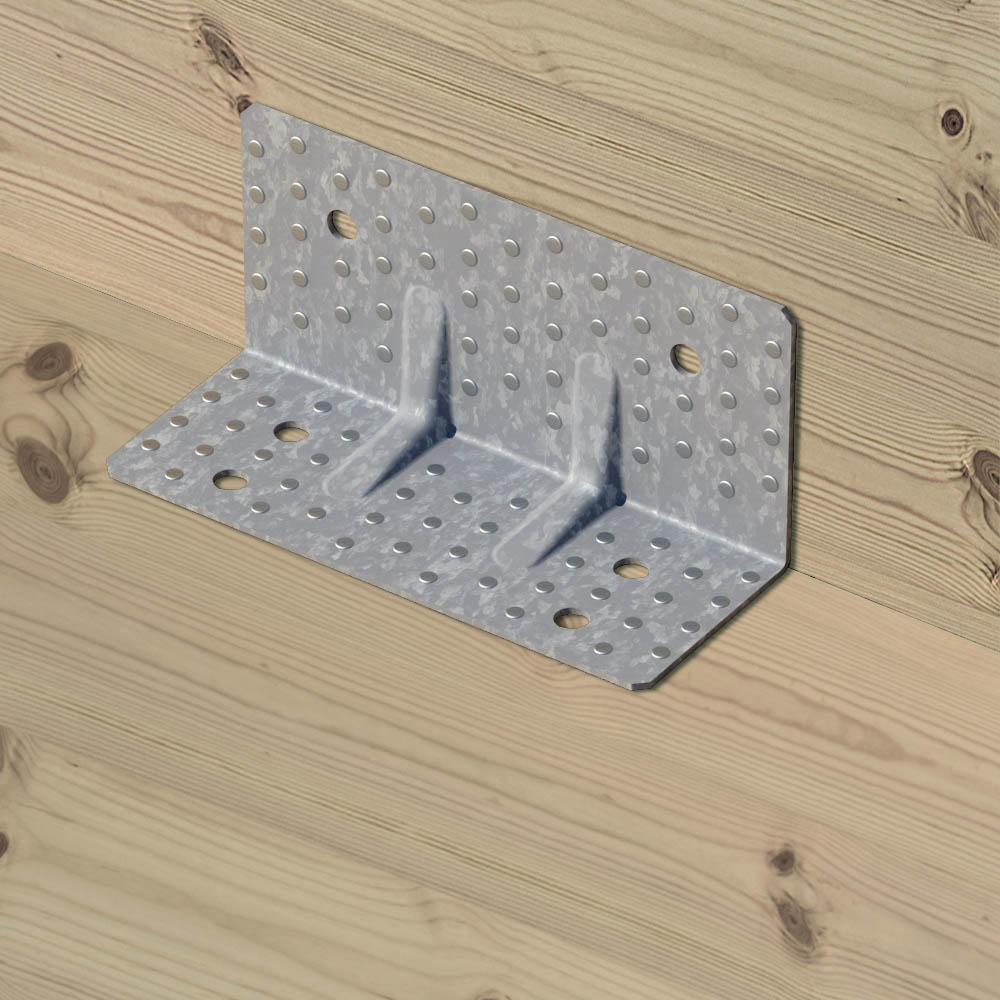

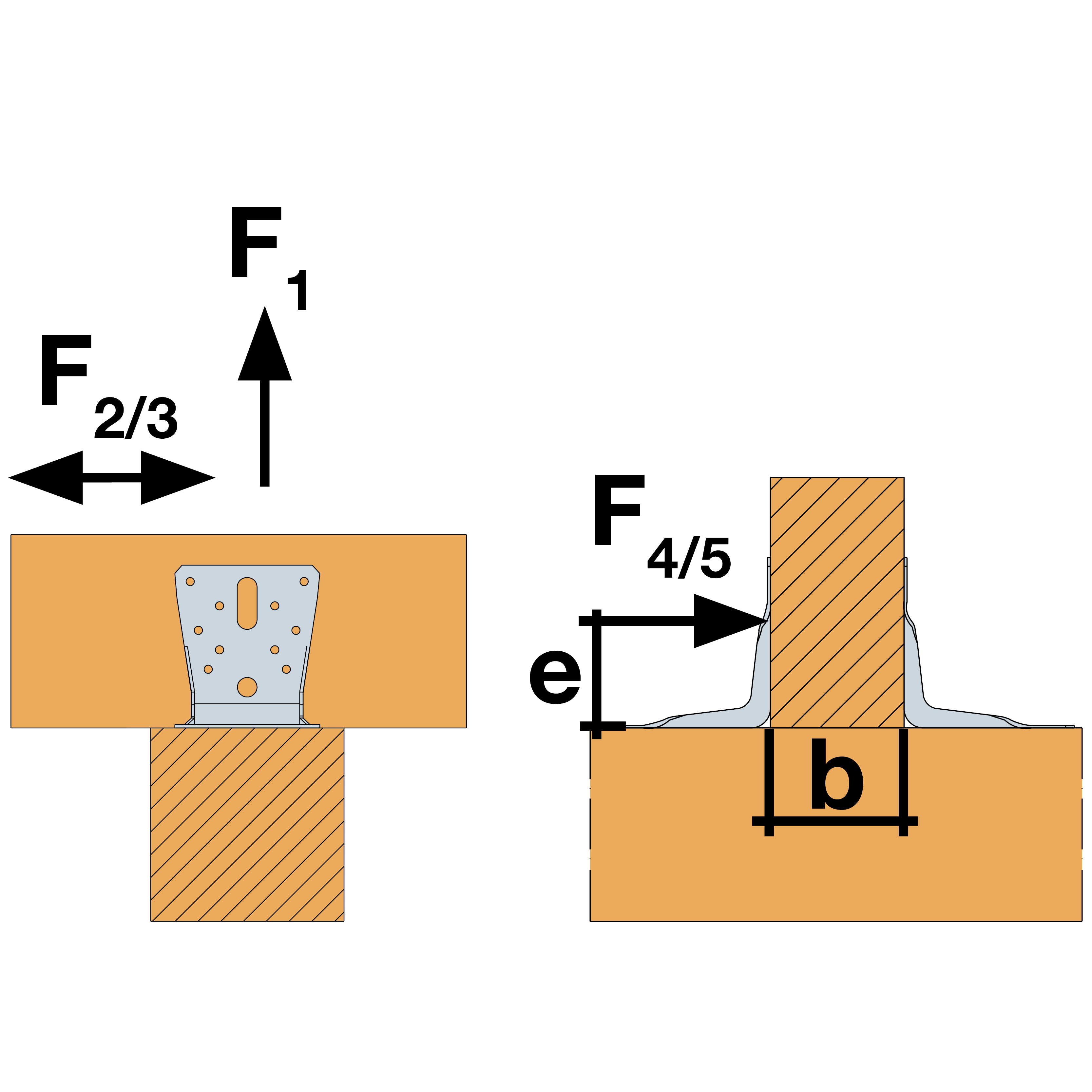

Karakteristieke waarden - Hout op hout - 1 hoekijzer - Volledige vernageling - Nageltabel 1
| Referentie | Karakteristieke waarden - Hout op hout - Volledige vernageling - Nageltable 1 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Bevestigingen | Karakteristieke waarden - Hout C24 - 1 hoekijzer [kN] | |||||||||||||
| flens B | flens B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||
| Aantal | Aantal | CNA4.0x... | CNA4.0x... | CNA4.0x... | CNA4.0x... | |||||||||
| 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | |||
| ABR255 | 52 | 41 | 14,1 / kmod^0,4 | 19,5/ kmod^0,4 | 22,5 / kmod^0,4 | 33.5 | 45.9 | 50.5 | 12.5 | 18.2 | 21.1 | min (14.3 / kmod^0,4; 13.4/kmod) | min (18.8 / kmod^0,4; 13.4/kmod) | 13.4/kmod |
De waarde in de bovenstaande tabel kan worden gebruikt als het paneel niet kan draaien.
Vereenvoudigde karakteristieke waarden - Hout op hout - 1 hoekijzer - Volledige vernageling - Nageltabel 1
| Referentie | Vereenvoudigde karakteristieke waarden - Hout op hout - Gedeeltelijke vernageling - Nageltabel 1 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Bevestigingen | Vereenvoudigde karakteristieke waarden - Hout C24 - 1 hoekijzer [kN] | |||||||||||||
| flens A | flens B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||
| Aantal | Aantal | CNA4.0x... | CNA4.0x... | CNA4.0x... | CNA4.0x... | |||||||||
| 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | |||
| ABR255 | 52 | 41 | 14.7 | 20.3 | 23.5 | 33.5 | 45.9 | 50.5 | 12.5 | 18.2 | 21.1 | 14.8 | 14.8 | 14.8 |
De gepubliceerde karakteristieke waarde is gebaseerd op plotselinge belastingsduur en gebruiksklasse 2 overeenkomstig EC5 (EN 1995) – kmod = 0,9. Voor andere belastingsduur en gebruiksklasse, zie de ETA voor nauwkeurigere waarden

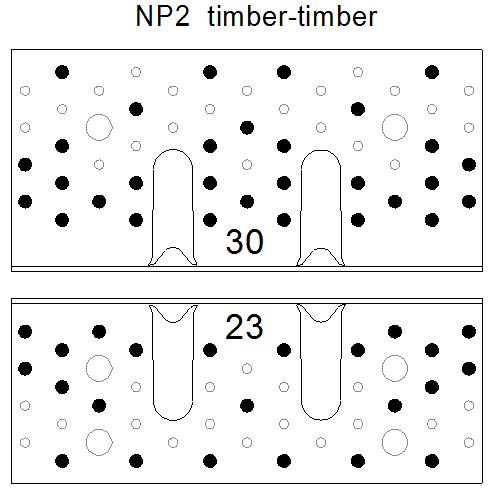

Karakteristieke waarden - Hout op hout - 1 hoekijzer - Gedeeltelijke vernageling - Nageltabel 2
| Referentie | Karakteristieke waarden - Hout op hout - Gedeeltelijke vernageling - Nageltabel 2 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Bevestigingen | Karakteristieke waarden - Hout C24 - 1 hoekijzer [kN] | |||||||||||||
| flens A | flens B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||
| Aantal | Aantal | CNA4.0x... | CNA4.0x... | CNA4.0x... | CNA4.0x... | |||||||||
| 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | |||
| ABR255 | 30 | 23 | 12,2 / kmod^0,4 | 16,5 / kmod^0,4 | 19,5 / kmod^0,4 | 27.4 | 38 | 42.1 | 12.2 | 16.9 | 19.5 | min (11.5 ; 13.9/kmod) | min (18 ; 13.9/kmod) | min (22 ; 13.9/kmod) |
De waarde in de bovenstaande tabel kan worden gebruikt als het paneel niet kan draaien.
Vereenvoudigde karakteristieke waarden - Hout op hout - 1 hoekijzer - Gedeeltelijke vernageling - Nageltabel 2
| Referentie | Vereenvoudigde karakteristieke waarden - Hout op hout - Gedeeltelijke vernageling - Nageltabel 2 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Bevestigingen | Vereenvoudigde karakteristieke waarden - Hout C24 - 1 hoekijzer [kN] | |||||||||||||
| flens A | flens B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||
| Aantal | Aantal | CNA4.0x... | CNA4.0x... | CNA4.0x... | CNA4.0x... | |||||||||
| 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | |||
| ABR255 | 30 | 23 | 12.7 | 17.2 | 20.3 | 27.4 | 38 | 42.1 | 12.2 | 16.9 | 19.5 | 11.5 | 15.4 | 15.4 |
De gepubliceerde karakteristieke waarde is gebaseerd op plotselinge belastingsduur en gebruiksklasse 2 overeenkomstig EC5 (EN 1995) – kmod = 0,9. Voor andere belastingsduur en gebruiksklasse, zie de ETA voor nauwkeurigere waarden
Karakteristieke waarden - Hout op hout - 1 hoekijzer - Gedeeltelijke vernageling - Nageltabel 4
| Referentie | Karakteristieke waarden - Hout op hout - Gedeeltelijke vernageling - Nageltabel 4 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Bevestigingen | Karakteristieke waarden - Hout C24 - 1 hoekijzer [kN] | |||||||||
| flens A | flens B | R1,k | R2,k = R3,k | R4.k | R5.k | |||||
| Aantal | Aantal | CNA4,0x... | CNA4.0x... | CNA4.0x... | CNA4.0x... | |||||
| 50 | 60 | 50 | 60 | 50 | 60 | 50 | 60 | |||
| ABR255 | 24 | 21 | 15,6/kmod^0,4 | 18,1/kmod^0,4 | 28.6 | 31.4 | 15.9 | 18.3 | 10.8/kmod^0.3 | min (12.7/kmod^0,3 ; 12.8 / kmod) |
De waarde in de bovenstaande tabel kan worden gebruikt als het paneel niet kan draaien.

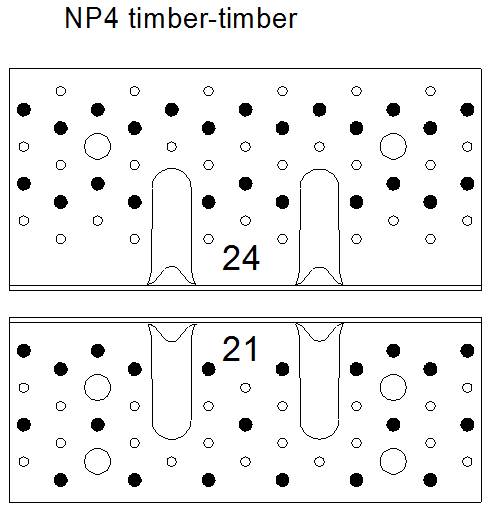

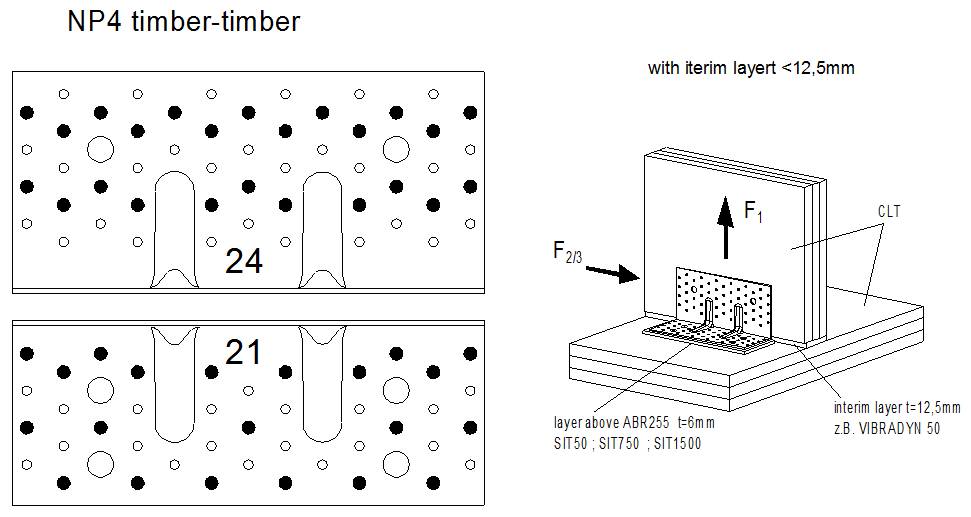

Vernagelingspatroon 4 is specifiek ontwikkeld voor CLT-verbindingen. Het kan worden gebruikt voor toepassingen met andere op hout gebaseerde materialen mits deze voldoen aan de vereisten inzake de hartafstanden en de afstanden van bevestigingselementen in CLT.
Vereenvoudigde karakteristieke waarden - Hout op hout - 1 hoekijzer - Gedeeltelijke vernageling - Nageltabel 4
| Referentie | Vereenvoudigde karakteristieke waarden - Hout op hout - Gedeeltelijke vernageling - Nageltabel 1 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Bevestigingen | Vereenvoudigde karakteristieke waarden - Hout C24 - 1 hoekijzer [kN] | ||||||||
| Flens A | R1.k | R2.k = R3.k | R4.k | R5.k | |||||
| Aantal | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | |
| ABR255 | 24 | 16.2 | 18.8 | 28.6 | 31.4 | 15.9 | 18.3 | 11.1 | 16.7 |
De waarde in de bovenstaande tabel kan worden gebruikt als het paneel niet kan draaien.
Vernagelingspatroon 4 is specifiek ontwikkeld voor CLT-verbindingen. Het kan worden gebruikt voor toepassingen met andere op hout gebaseerde materialen mits deze voldoen aan de vereisten inzake de hartafstanden en de afstanden van bevestigingselementen in CLT.
De gepubliceerde karakteristieke waarde is gebaseerd op plotselinge belastingsduur en gebruiksklasse 2 overeenkomstig EC5 (EN 1995) – kmod = 0,9. Voor andere belastingsduur en gebruiksklasse, zie de ETA voor nauwkeurigere waarden.
Karakteristieke waarden - Hout op hout - 1 hoekijzer - Gedeeltelijke vernageling - Nageltabel 5
| Referentie | Karakteristieke waarden - Hout op hout - Gedeeltelijke vernageling - Nageltabel 5 | |||
|---|---|---|---|---|
| Bevestigingen | Karakteristieke waarden - Hout C24 - 1 hoekijzer [kN] | |||
| flens A | flens B | R1,k | R2,k = R3,k | |
| Aantal | Aantal | CSA5.0x50 | CSA5.0x50 | |
| ABR255 | 46 | 41 | 23,6 / kmod | 51.7 |
De waarde in de bovenstaande tabel kan worden gebruikt als het paneel niet kan draaien.
Vernagelingspatroon 5 is specifiek ontwikkeld voor CLT-verbindingen. Het kan worden gebruikt voor toepassingen met andere op hout gebaseerde materialen mits deze voldoen aan de vereisten inzake de hartafstanden en de afstanden van bevestigingselementen in CLT.
Karakteristieke waarden - Hout op hout - 1 hoekijzer - Gedeeltelijke vernageling - Nageltabel 6
| Referentie | Karakteristieke waarden - Hout op hout - Gedeeltelijke vernageling - Nageltabel 6 | |||||
|---|---|---|---|---|---|---|
| Bevestigingen | Karakteristieke waarden - Hout C24 - 1 hoekijzer [kN] | |||||
| flens A | flens B | R1.k | R2,k = R3,k | |||
| Aantal | Aantal | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | |
| ABR255 | 32 | 21 | - | - | 36.1 | 39.2 |
De waarde in de bovenstaande tabel kan worden gebruikt als het paneel niet kan draaien.
Vernagelingspatroon 6 is specifiek ontwikkeld voor CLT-verbindingen. Het kan worden gebruikt voor toepassingen met andere op hout gebaseerde materialen mits deze voldoen aan de vereisten inzake de hartafstanden en de afstanden van bevestigingselementen in CLT.
Karakteristieke waarden - Balken CLT op balken CLT – Schroef voor verbinders Ø12 – hoekijzer
| Referentie | Karakteristieke waarden - Balken CLT op balken CLT – Schroef voor verbinders Ø12 – 2 hoekijzers | |||||
|---|---|---|---|---|---|---|
| Bevestigingen | Karakteristieke waarden - Hout C24 - 2 hoekijzers [kN] | |||||
| Flens A | Flens B | R1.k | R2.k = R3.k | |||
| Aantal | Type | Aantal | Type | SSH12x80 | SSH12x80 | |
| ABR255 | 2 | SSH | 4 | SSH | 13.4 | 16.6 |

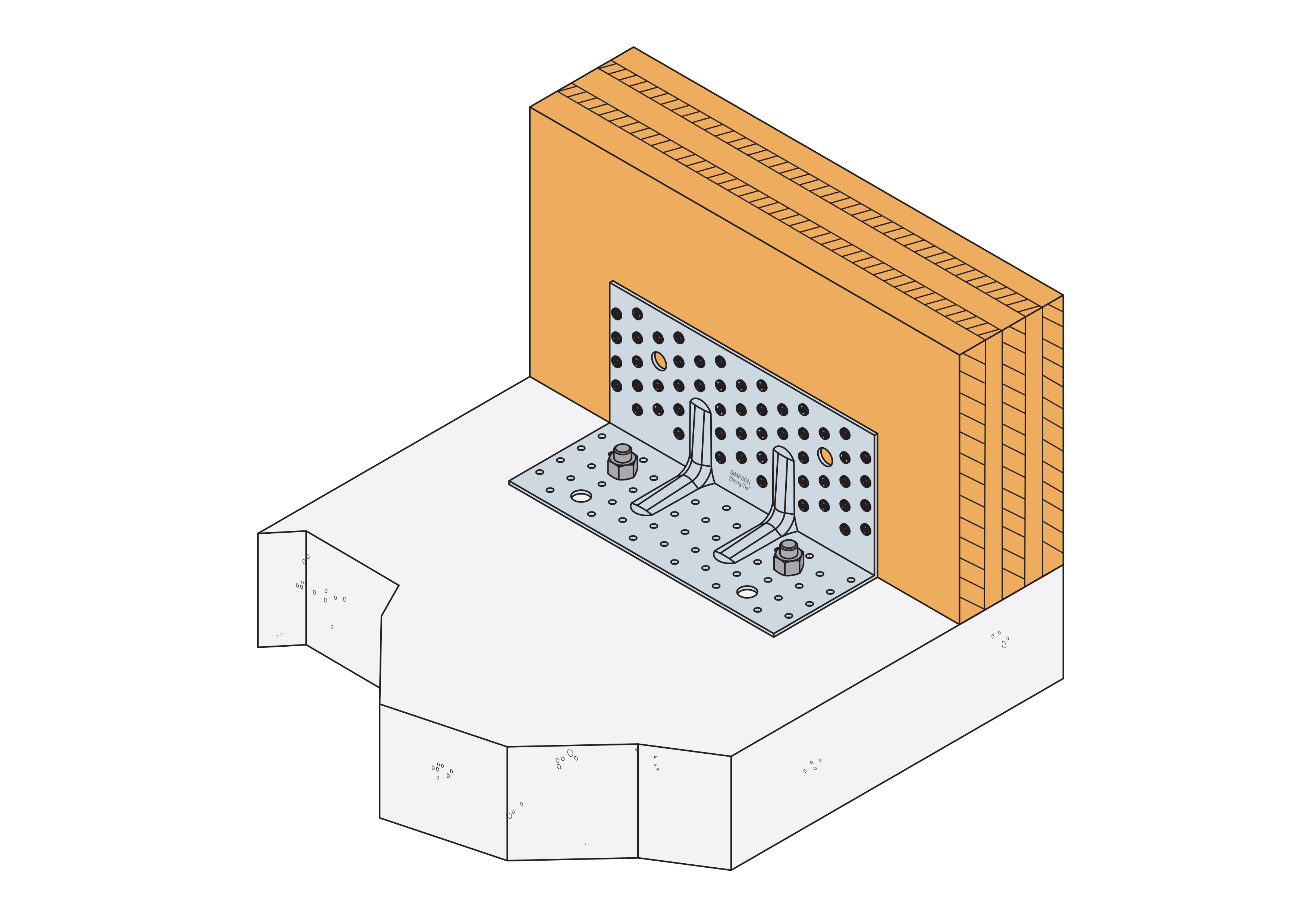

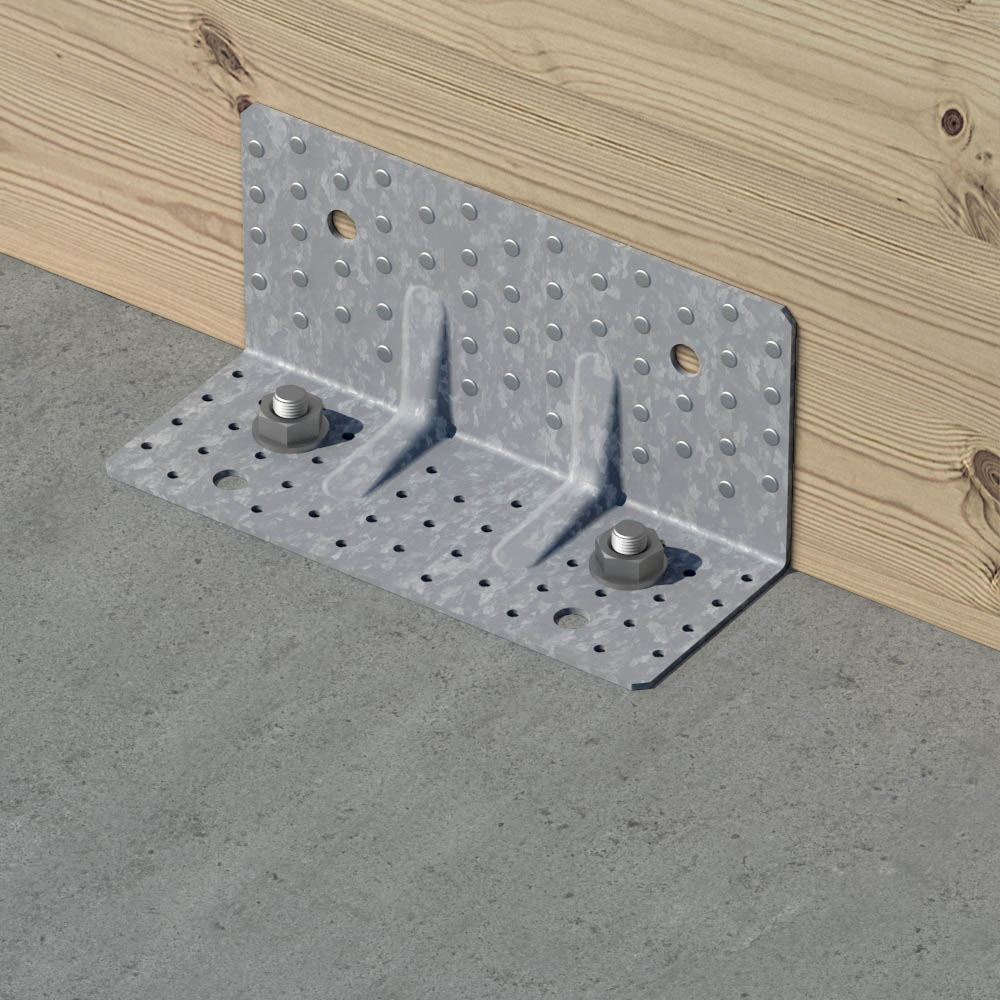

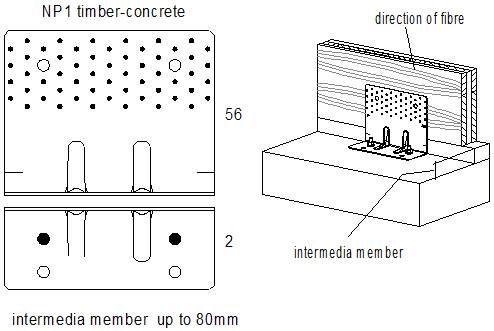

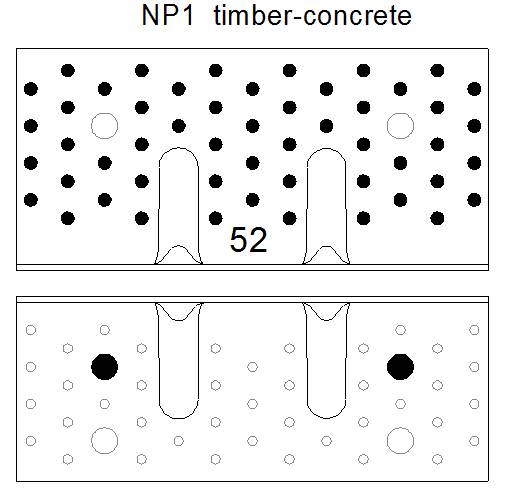

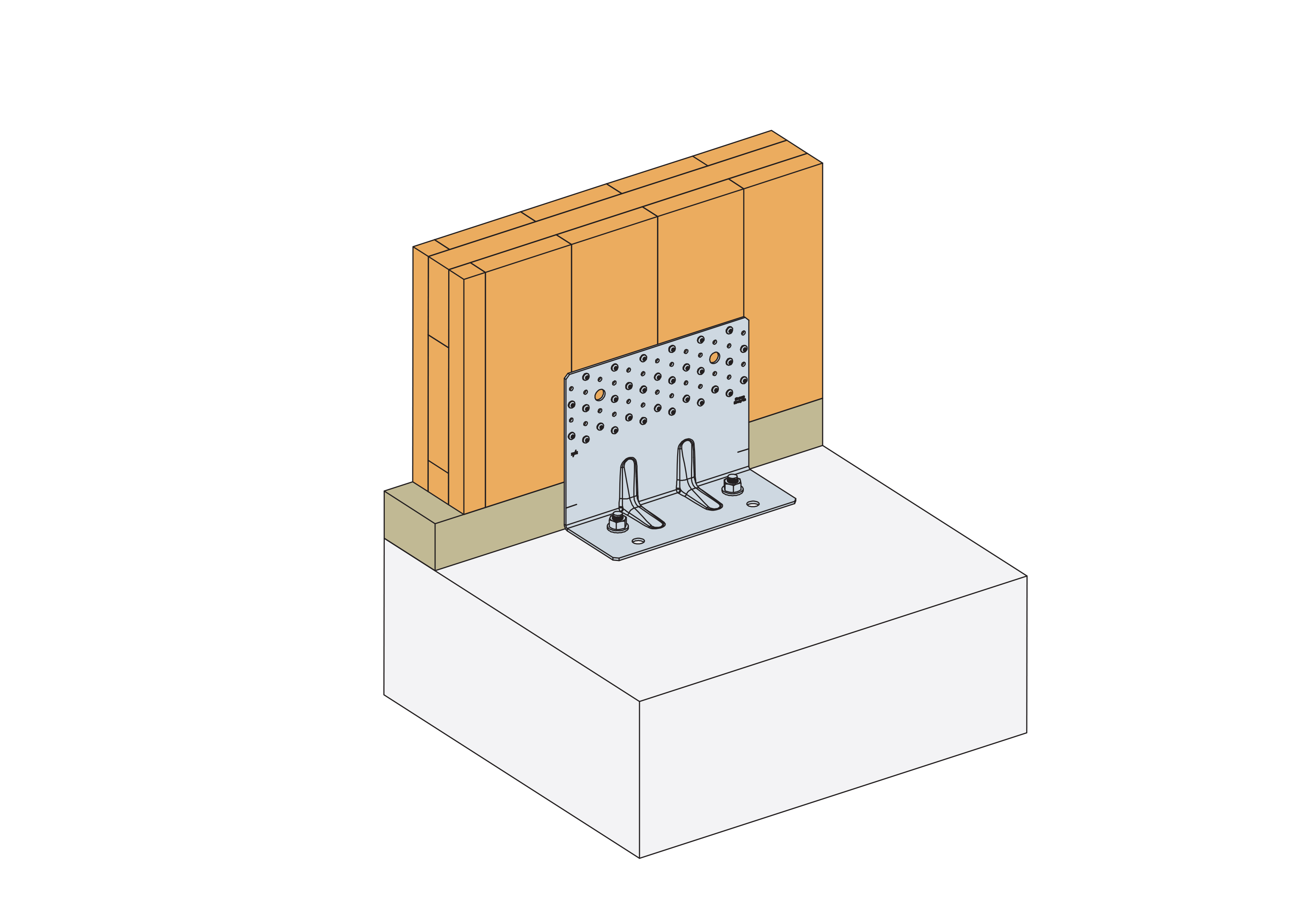

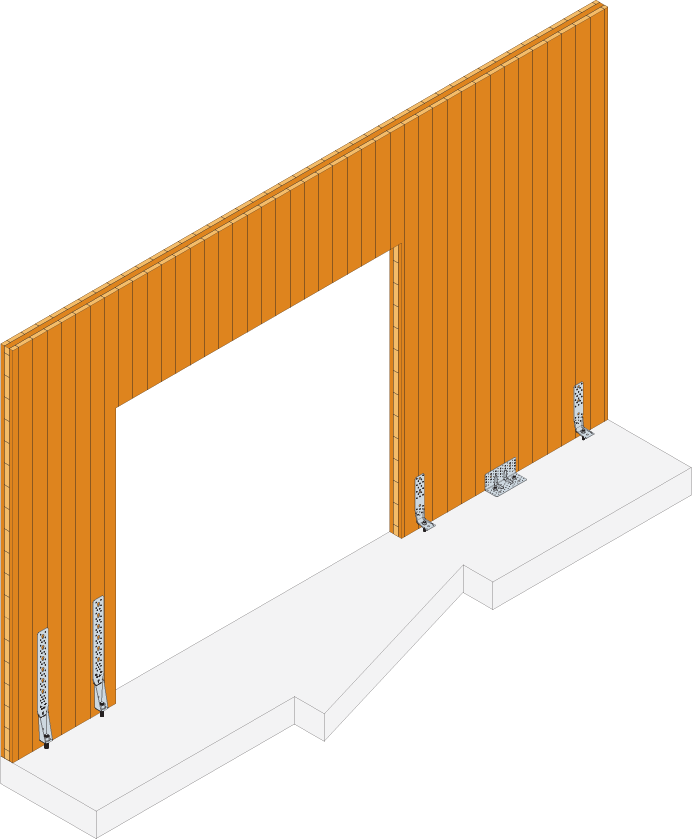

Karakteristieke waarden - Hout op beton - 1 hoekijzer - Volledige vernageling - Nageltabel 1
| Referentie | Karakteristieke waarden - Hout op beton - Volledige vernageling - Nageltabel 1 | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Bevestigingen | Karakteristieke waarden - Hout C24 - 1 hoekijzer [kN] | |||||||||||||||||
| flens A | flens B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||||||
| Aantal | Type | Aantal | Type | CNA4.0x... | CNA4.0x... | CNA4.0x... | CNA4.0x... | |||||||||||
| 35-50-60 | 35 | 50 | 60 | 35 | 50 | 60 | 35-50-60 | 35 | 50 | 60 | 35 | 50 | 60 | |||||
| ABR255 | 52 | CNA | 2 | Ø12 | 22 / kmod | 22 / kmod | 22 / kmod | 22 / kmod | 33 | min (45,3 ; 42,9/kmod) | min (49,2 ; 42,9/kmod) | 18.3 / kmod^0,7 | 18.3/kmod^0,7 | 18.3/kmod^0,7 | 18.3/kmod^0,7 | min (17.1/kmod^0.25 ; 17.7/kmod) | min (23.5/kmod^0.25 ; 17.7/kmod) | min (27.3/kmod^0.25 ; 17.7/kmod) |
| ABR255SO | 56 | CNA | 2 | Ø12 | 22,9 / kmod | 22,9/kmod | 22,9/kmod | 22,9/kmod | 29.2 | 38.6 | - | 18,6 / kmod^0,66 | 18,6/kmod^0,66 | 18,6/kmod^0,66 | 18,6/kmod^0,66 | 5,05/kmod | 5,05/kmod | 5,05/kmod |
De waarde in de bovenstaande tabel kan worden gebruikt als het paneel niet kan draaien.
De ankers moeten afzonderlijk worden gecontroleerd aan de hand van de spanningswaarde van 1.1F1 en 1F2
Vereenvoudigde karakteristieke waarden - Hout op beton - 1 hoekijzer - Volledige vernageling - Nageltabel 1
| Referentie | Vereenvoudigde karakteristieke waarden - Hout op beton - Volledige vernageling - Nageltabel 1 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Bevestigingen | Vereenvoudigde karakteristieke waarden - Hout C24 - 1 hoekijzer [kN] | |||||||||||||||
| flens A | flens B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||||
| Aantal | Type | Aantal | Type | CNA4.0x... | CNA4.0x... | CNA4.0x... | CNA4.0x... | |||||||||
| 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | |||||
| ABR255 | 52 | CNA | 2 | Ø12 | 24.4 | 24.4 | 24.4 | 25.1 | 45.3 | 49.2 | 19.7 | 19.7 | 19.7 | 17.5 | 19.6 | 19.6 |
| ABR255SO | 56 | CNA | 2 | Ø12 | 20.8 | 20.8 | 20.8 | 29.2 | 38.6 | - | 17.1 | 17.1 | 17.1 | 4.6 | 4.6 | 4.6 |
De gepubliceerde karakteristieke waarde is gebaseerd op plotselinge belastingsduur en gebruiksklasse 2 overeenkomstig EC5 (EN 1995) – kmod = 0,9. Voor andere belastingsduur en gebruiksklasse, zie de ETA voor nauwkeurigere waarden.
De vereiste ontwerpweerstand van de bout R#,d wordt bepaald met (boutfactor x ontwerpbelasting verbinding F#,d) voor de vereiste belastingsrichting en het bevestigingselement. Zie het Simpson Strong-Tie ankerassortiment voor geschikte ankers. Typische ankeroplossingen zijn BOAXII, SET-XP, WA, AT-HP, afhankelijk van het betontype, de hart- en randafstanden.

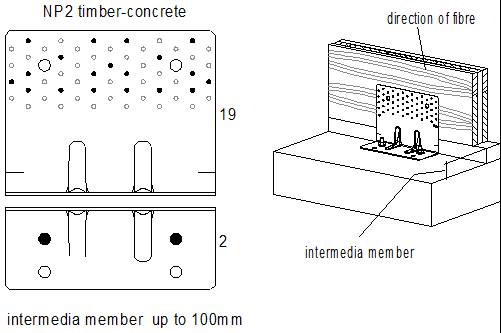

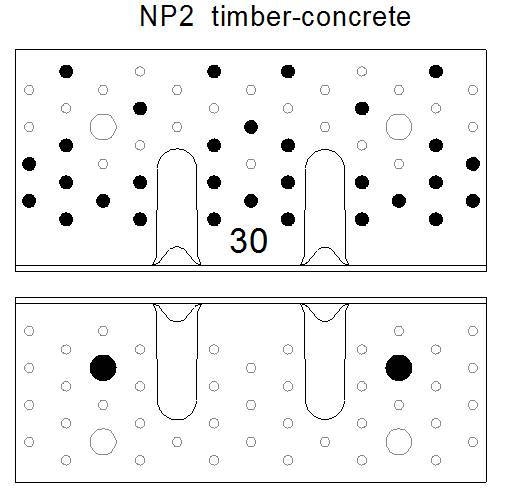

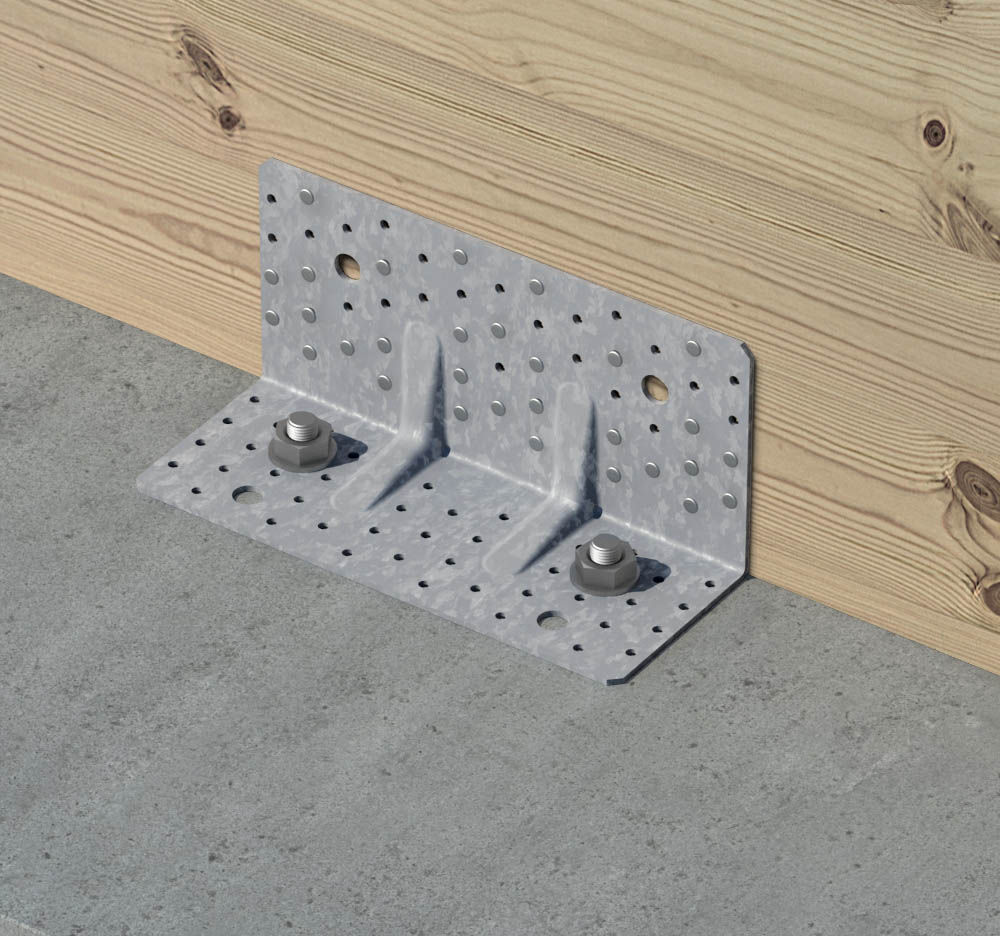

Karakteristieke waarden - Hout op beton - 1 hoekijzer - Gedeeltelijke vernageling - Nageltabel 2
| Referentie | Karakteristieke waarden - Hout op beton - Gedeeltelijke vernageling - Nageltabel 2 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Bevestigingen | Karakteristieke waarden - Hout C24 - 1 hoekijzer [kN] | ||||||||||||||||
| flens A | flens B | R1.k | R2.k = R3.k | R4.k | R5.k | ||||||||||||
| Aantal | Type | Aantal | Type | CNA4.0x... | CNA4.0x... | CNA4.0x... | CNA4.0x... | ||||||||||
| 35 | 50 | 60 | 35 | 50 | 60 | 35-50-60 | 35 | 50 | 60 | 35 | 50 | 60 | |||||
| ABR255 | 30 | CNA | 2 | Ø12 | 15.94 | min (24,8 ; 22 / kmod) | min (30,3 ; 22 / kmod) | 21.6 | 29 | 32 | 18.3 / kmod^0,7 | 18.3/kmod^0,7 | 18.3/kmod^0,7 | 18.3/kmod^0,7 | 15.3/kmod^0.6 | min (19.9/kmod^0.4 ; 17.7 / kmod) | min (23.3/kmod^0.4 ; 17.7 / kmod) |
| ABR255SO | 19 | CNA | 2 | Ø12 | min (24,3; 22,9/kmod) | min (34,7; 22,9/kmod) | 22,9/kmod | 13.3 | 20.7 | - | 18,2 / kmod^0,66 | 18,2/kmod^0,66 | 18,2/kmod^0,66 | 18,2/kmod^0,66 | 5,05/kmod | 5,05/kmod | 5,05/kmod |
De waarde in de bovenstaande tabel kan worden gebruikt als het paneel niet kan draaien.
De ankers moeten afzonderlijk worden gecontroleerd aan de hand van de spanningswaarde van 1.1F1 en 1F2
Vereenvoudigde karakteristieke waarden - Hout op beton - 1 hoekijzer - Gedeeltelijke vernageling - Nageltabel 2
| Referentie | Vereenvoudigde karakteristieke waarden - Hout op beton - Volledige vernageling - Nageltabel 2 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Bevestigingen | Vereenvoudigde karakteristieke waarden - Hout C24 - 1 hoekijzer [kN] | ||||||||||||||
| flens A | flens B | R1.k | R2.k = R3.k | R4.k | R5.k | ||||||||||
| Aantal | Type | Aantal | Type | CNA4.0x... | CNA4.0x... | CNA4.0x... | CNA4.0x... | ||||||||
| 35 | 50 | 60 | 35 | 50 | 60 | 35 | 60 | 35 | 50 | 60 | |||||
| ABR255 | 30 | CNA | 2 | Ø12 | 15.94 | 24.4 | 24.4 | 21.6 | 29.3 | 32 | 20.3 | 20.3 | 16.2 | 19.6 | 19.6 |
| ABR255SO | 19 | CNA | 2 | Ø12 | 20.8 | 20.8 | 2.08 | 13.3 | 20.7 | - | 17.1 | 17.1 | 4.6 | 4.6 | 4.6 |
De gepubliceerde karakteristieke waarde is gebaseerd op plotselinge belastingsduur en gebruiksklasse 2 overeenkomstig EC5 (EN 1995) – kmod = 0,9. Voor andere belastingsduur en gebruiksklasse, zie de ETA voor nauwkeurigere waarden.
De vereiste ontwerpweerstand van de bout R#,d wordt bepaald met (boutfactor x ontwerpbelasting verbinding F#,d) voor de vereiste belastingsrichting en het bevestigingselement. Zie het Simpson Strong-Tie ankerassortiment voor geschikte ankers. Typische ankeroplossingen zijn BOAXII, SET-XP, WA, AT-HP, afhankelijk van het betontype, de hart- en randafstanden.
Karakteristieke waarden – Hout op beton - 1 hoekijzer - Gedeeltelijke vernageling - Nageltabel 4
| Referentie | Karakteristieke waarden – Hout op beton - Gedeeltelijke vernageling - Nageltabel 4 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Bevestigingen | Karakteristieke waarden - Hout C24 - 1 hoekijzer [kN] | |||||||||||
| Flens B | Flens B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||
| Aantal | Type | Aantal | Type | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | |
| ABR255SO | 26 | CNA | 2 | Ø12 | 22,9/kmod | 22,9/kmod | 21.7 | - | 18,2/kmod^0,66 | 18,2/kmod^0,66 | 5,05/kmod | 5,05/kmod |
De waarde in de bovenstaande tabel kan worden gebruikt als het paneel niet kan draaien.
Vernagelingspatroon 4 is specifiek ontwikkeld voor CLT-verbindingen. Het kan worden gebruikt voor toepassingen met andere op hout gebaseerde materialen mits deze voldoen aan de vereisten inzake de hartafstanden en de afstanden van bevestigingselementen in CLT.
De ankers moeten afzonderlijk worden gecontroleerd aan de hand van de spanningswaarde van 1.1F1 en 1F2.
Vereenvoudigde karakteristieke waarden – Hout op beton - 1 hoekijzer - Gedeeltelijke vernageling - Nageltabel 4
| Referentie | Vereenvoudigde karakteristieke waarden – Hout op beton - Gedeeltelijke vernageling - Nageltabel 4 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Bevestigingen | Vereenvoudigde karakteristieke waarden - Hout C24 - 1 hoekijzer [kN] | |||||||||||
| Flens A | Flens B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||
| Aantal | Type | Aantal | Type | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | |
| ABR255SO | 26 | CNA | 2 | Ø12 | 20.8 | 20.8 | 21.7 | - | 17.1 | 17.1 | 4.6 | 4.6 |
De gepubliceerde karakteristieke waarde is gebaseerd op plotselinge belastingsduur en gebruiksklasse 2 overeenkomstig EC5 (EN 1995) – kmod = 0,9. Voor andere belastingsduur en gebruiksklasse, zie de ETA voor nauwkeurigere waarden.
De waarde in de bovenstaande tabel kan worden gebruikt als het paneel niet kan draaien.
Vernagelingspatroon 4 is specifiek ontwikkeld voor CLT-verbindingen. Het kan worden gebruikt voor toepassingen met andere op hout gebaseerde materialen mits deze voldoen aan de vereisten inzake de hartafstanden en de afstanden van bevestigingselementen in CLT.
De ankers moeten afzonderlijk worden gecontroleerd aan de hand van de spanningswaarde van 1.1F1 en 1F2.
Karakteristieke waarden - Hout op beton - 1 hoekijzer - Gedeeltelijke vernageling - Nageltabel 7
| Referentie | Karakteristieke waarden - Hout op beton - Gedeeltelijke vernageling - Nageltabel 7 | |||||||
|---|---|---|---|---|---|---|---|---|
| Bevestigingen | Karakteristieke waarden - Hout C24 - 1 hoekijzer [kN] | |||||||
| flens A | flens B | R1.k | R2.k = R3.k | |||||
| Aantal | Type | Aantal | Type | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | |
| ABR255 | 30 | CNA | 2 | Ø12 | - | - | 39.8 | 42.5 |
| ABR255SO | - | - | - | - | - | - | - | - |
De waarde in de bovenstaande tabel kan worden gebruikt als het paneel niet kan draaien.
De ankerwaarden moeten afzonderlijk worden gecontroleerd door de belasting F1 te vermenigvuldigen met een factor 1.1 en de belasting F2 met een factor 1.
Vernagelingspatroon 7 is specifiek ontwikkeld voor CLT-verbindingen. Het kan worden gebruikt voor toepassingen met andere op hout gebaseerde materialen mits deze voldoen aan de vereisten inzake de hartafstanden en de afstanden van bevestigingselementen in CLT.

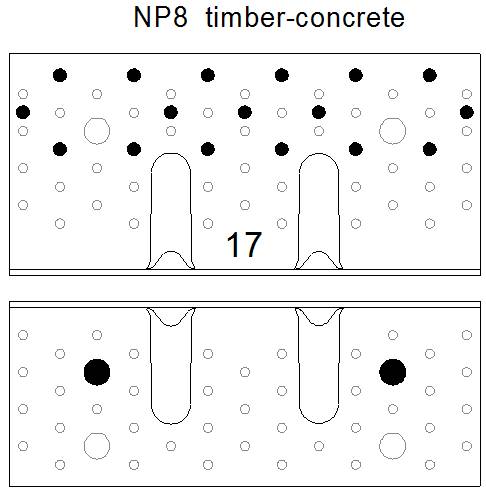

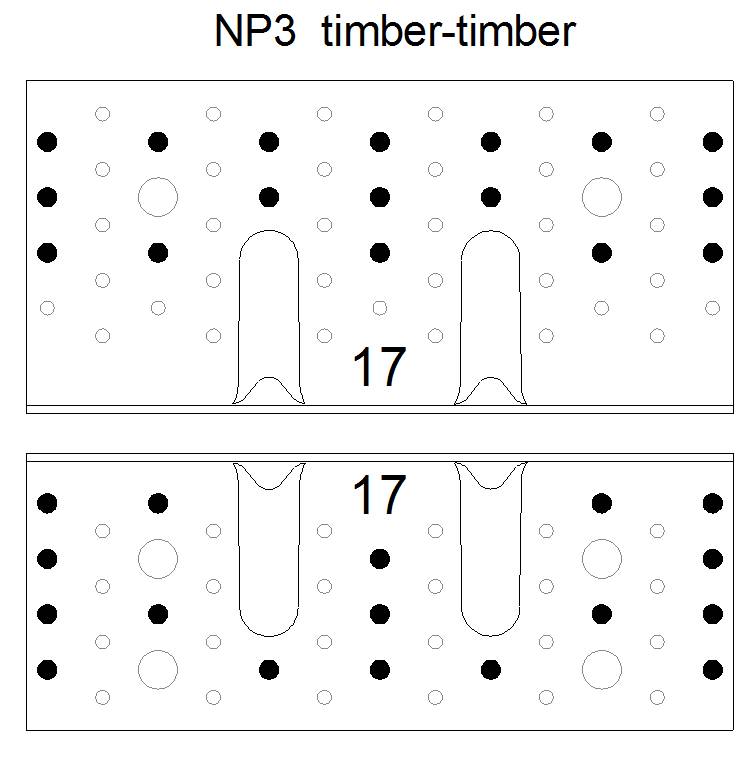

Karakteristieke waarden - Hout op beton - 1 hoekijzer - Gedeeltelijke vernageling - Nageltabel 8
| Referentie | Karakteristieke waarden - Hout op beton - Gedeeltelijke vernageling - Nageltabel 8 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Bevestigingen | Karakteristieke waarden - Hout C24 - 1 hoekijzer [kN] | |||||||||||
| flens A | flens B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||
| Aantal | Type | Aantal | Type | CNA4.0x... | CNA4.0x... | CNA4.0x... | CNA4.0x... | |||||
| 50 | 60 | 50 | 60 | 50 | 60 | 50 | 60 | |||||

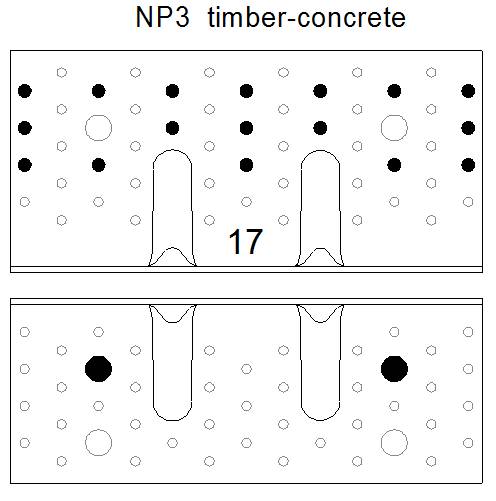

| ABR255 | 17 | CNA | 2 | Ø12 | 20 | 20 | 24.9 | 26.5 | 18.3/kmod^0.7 | 18.3/kmod^0.7 | 5.9/kmod^0.6 | 6.7/kmod^0.5 |
| ABR255SO | 30 | CNA | 2 | Ø12 | 22,9/kmod | 22,9/kmod | 26.1 | - | 18,2/kmod^0,66 | 18,2/kmod^0,66 | 5,05/kmod | 5,05/kmod |
De waarde in de bovenstaande tabel kan worden gebruikt als het paneel niet kan draaien.
De ankerwaarden moeten afzonderlijk worden gecontroleerd door de belasting F1 te vermenigvuldigen met een factor 1.1 en de belasting F2 met een factor 1.

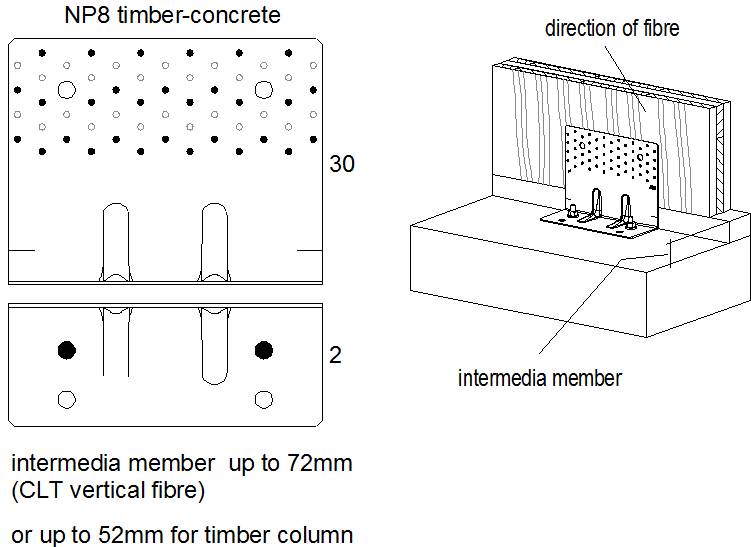

Vernagelingspatroon 8 is specifiek ontwikkeld voor CLT-verbindingen. Het kan worden gebruikt voor toepassingen met andere op hout gebaseerde materialen mits deze voldoen aan de vereisten inzake de hartafstanden en de afstanden van bevestigingselementen in CLT.
Vereenvoudigde karakteristieke waarden - Hout op beton - 1 hoekijzer - Gedeeltelijke vernageling - Nageltabel 8
| Referentie | Vereenvoudigde karakteristieke waarden - Hout op beton - 1 hoekijzer - Gedeeltelijke vernageling - Nageltabel 8 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Bevestigingen | Vereenvoudigde karakteristieke waarden - Hout C24 - 1 hoekijzer [kN] | |||||||||||
| Flens A | Flens B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||
| Aantal | Type | Aantal | Type | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | |
| ABR255 | 17 | CNA | 2 | Ø12 | 23.4 | 25.8 | 24.9 | 26.5 | 19.7 | 19.7 | 6.2 | 7 |
| ABR255SO | 56 | CNA | 2 | Ø12 | 20.8 | 20.8 | 26.1 | - | 17.1 | 17.1 | 4.6 | 4.6 |
De waarde in de bovenstaande tabel kan worden gebruikt als het paneel niet kan draaien.
Vernagelingspatroon 8 is specifiek ontwikkeld voor CLT-verbindingen. Het kan worden gebruikt voor toepassingen met andere op hout gebaseerde materialen mits deze voldoen aan de vereisten inzake de hartafstanden en de afstanden van bevestigingselementen in CLT.
De gepubliceerde karakteristieke waarde is gebaseerd op plotselinge belastingsduur en gebruiksklasse 2 overeenkomstig EC5 (EN 1995) – kmod = 0,9. Voor andere belastingsduur en gebruiksklasse, zie de ETA voor nauwkeurigere waarden.
De ankers moeten afzonderlijk worden gecontroleerd aan de hand van de spanningswaarde van 1.1F1 en 1F2.
Karakteristieke waarden - Hout op beton - 1 hoekijzer - Gedeeltelijke vernageling - Nageltabel 9
| Referentie | Karakteristieke waarden - Hout op beton - Gedeeltelijke vernageling - Nageltabel 9 | |||||
|---|---|---|---|---|---|---|
| Bevestigingen | Karakteristieke waarden - Hout C24 - 1 hoekijzer [kN] | |||||
| flens A | flens B | R1.k | R2.k | |||
| Aantal | Type | Aantal | Type | CSA5.0x50 | CSA5.0x50 | |
| ABR255 | 35 | CSA | 2 | Ø12 | min (79,5 ; 22 / kmod) | min (58 ; 57,6 / kmod) |
| ABR255SO | - | - | - | - | - | - |
De waarde in de bovenstaande tabel kan worden gebruikt als het paneel niet kan draaien.
De ankerwaarden moeten afzonderlijk worden gecontroleerd door de belasting F1 te vermenigvuldigen met een factor 1.1 en de belasting F2 met een factor 1.
Vernagelingspatroon 9 is specifiek ontwikkeld voor CLT-verbindingen. Het kan worden gebruikt voor toepassingen met andere op hout gebaseerde materialen mits deze voldoen aan de vereisten inzake de hartafstanden en de afstanden van bevestigingselementen in CLT.
Installatie
Installatie
