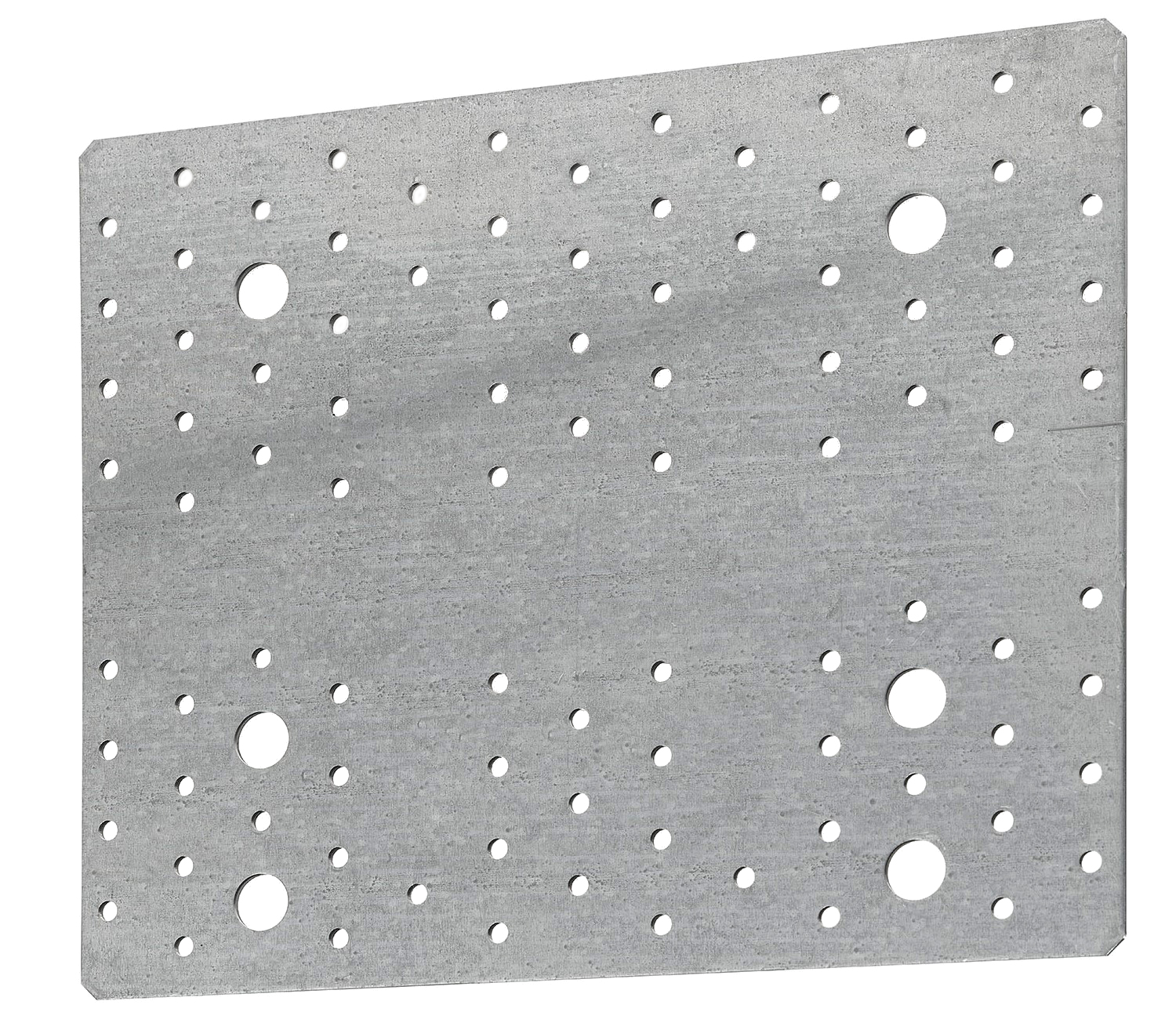

NPB255
Geperforeerde plaat voor CLT
De geperforeerde platen NPB255 en NPB255SO zijn speciaal ontwikkeld voor het bevestigen van CLT panelen op houten drager, CLT drager of betonnen drager.
CE-Markering
ETA
Gebruiksklasse 2
Elektrolytisch verzinkt staal 20µm
Binner
Product Details
Afbeeldingen
Hout op hout
Hout op beton
Kenmerken
Toepassing
Technische gegevens
Afmetingen
Afmetingen
| Referentie | Afmetingen [mm] | Boorgaten | Box Quantity | |||
|---|---|---|---|---|---|---|
| A | B | t | Ø5 | Ø14 | ||
| NPB255 | 214 | 255 | 3 | 93 | 6 | 10 |
| NPB255SO | 294 | 255 | 3 | 97 | 6 | 10 |
Karakteristieke waarden - Hout op hout of CLT op CLT
| Referentie | Karakteristieke waarden - Hout op hout of CLT op CLT | |||||
|---|---|---|---|---|---|---|
| Bevestigingen | Karakteristieke waarden - Hout C24 [kN] | |||||
| Plaatje boven | Onderaan | R1.k | R2.k | |||
| CNA4.0x50 | CSA5.0x50 | CNA4.0x50 | CSA5.0x50 | |||
| NPB255 NP 1 | 11 | 15 | 23.9 | 27.6 | 20.8 | 24 |
| NPB255 NP 2 | 13 | 15 | 28.3 | 32.6 | 19.4 | 22.3 |
| NPB255 NP 3 | 30 | 31 | 66.5 | 78.9 | 33.9 | 40.2 |
| NPB255 NP 4 | 24 | 28 | 53.2 | 63.1 | 27.7 | 32.9 |
| NPB255SO NP 5 | 30 | 31 | 66.5 | 78.9 | 25 | 29.7 |
Aansluiting op hout kan ook toegepast worden voor aansluiting op CLT. De afstanden tot de randen van het hout moeten worden gecontroleerd.
De nagelplannen NP 1 tot 5 worden beschreven in het pdf-document dat beschikbaar is in het tabblad "Plaatsing”
Karakteristieke waarden - Hout op beton
| Referentie | Karakteristieke waarden - Hout-op- beton – Nageltabe 2 | ||||||
|---|---|---|---|---|---|---|---|
| Bevestigingen | Karakteristieke waarden - Hout C24 [kN] | f [mm] | |||||
| Plaatje boven | Onderaan | R1.k | R2.k | ||||
| CNA4.0x50 | CSA5.0x50 | CNA4.0x50 | CSA5.0x50 | ||||
| NPB255 NP 6 | 11 | 2 | 23.9 | 27.6 | 22.8 | 26.3 | 115 |
| NPB255 NP 7 | 13 | 2 | min (37,1 /kmod ; 28,9) | min (37,1 /kmod ; 34,2) | min (21,1 /kmod ; 19,3) | min (21,1 /kmod ; 22,9) | 120 |
| NPB255 NP 8 | 30 | 2 | min (37,1 /kmod ; 66,6) | min (37,1 /kmod ; 78,9) | min (27,8 /kmod ; 28,4) | min (27,8 /kmod ; 33,7) | 70 |
| NPB255 NP 9 | 19 | 2 | min (37,1 /kmod ; 42,2) | min (37,1 /kmod ; 50,0) | min (21,1 /kmod ; 24,0) | min (21,1 /kmod ; 28,4) | 100 |
| NPB255SO NP 11 | 26 | 2 | min (37,1 /kmod ; 56,6) | min (37,1 /kmod ; 65,3) | 21.5 | 24.8 | 120 |
| NPB255SO NP 12 | 30 | 2 | min (37,1 /kmod ; 66,6) | min (37,1 /kmod ; 78,9) | min (27,8 /kmod ; 21,3) | min (27,8 /kmod ; 25,2) | 115 |
| NPB255SO NP 13 | 30 | 2 | min (37,1 /kmod ; 66,6) | min (37,1 /kmod ; 78,9) | min (23,2 /kmod ; 25,5) | min (23,1 /kmod ; 30,2) | 100 |
Aansluiting op hout kan ook toegepast worden voor aansluiting op CLT. De afstanden tot de randen van het hout en de afstanden tot de randen van het beton moeten worden gecontroleerd.
De weerstand van de verankeringen moet worden gecontroleerd, in het bijzonder het moment dat wordt veroorzaakt door de kracht F2, geassocieerd met een hefboomarm "f" uit de bovenstaande tabel.
De nagelplannen NP 6 tot 13 worden beschreven in het pdf-document dat beschikbaar is in het tabblad "Plaatsing”
Installatie
Installatie

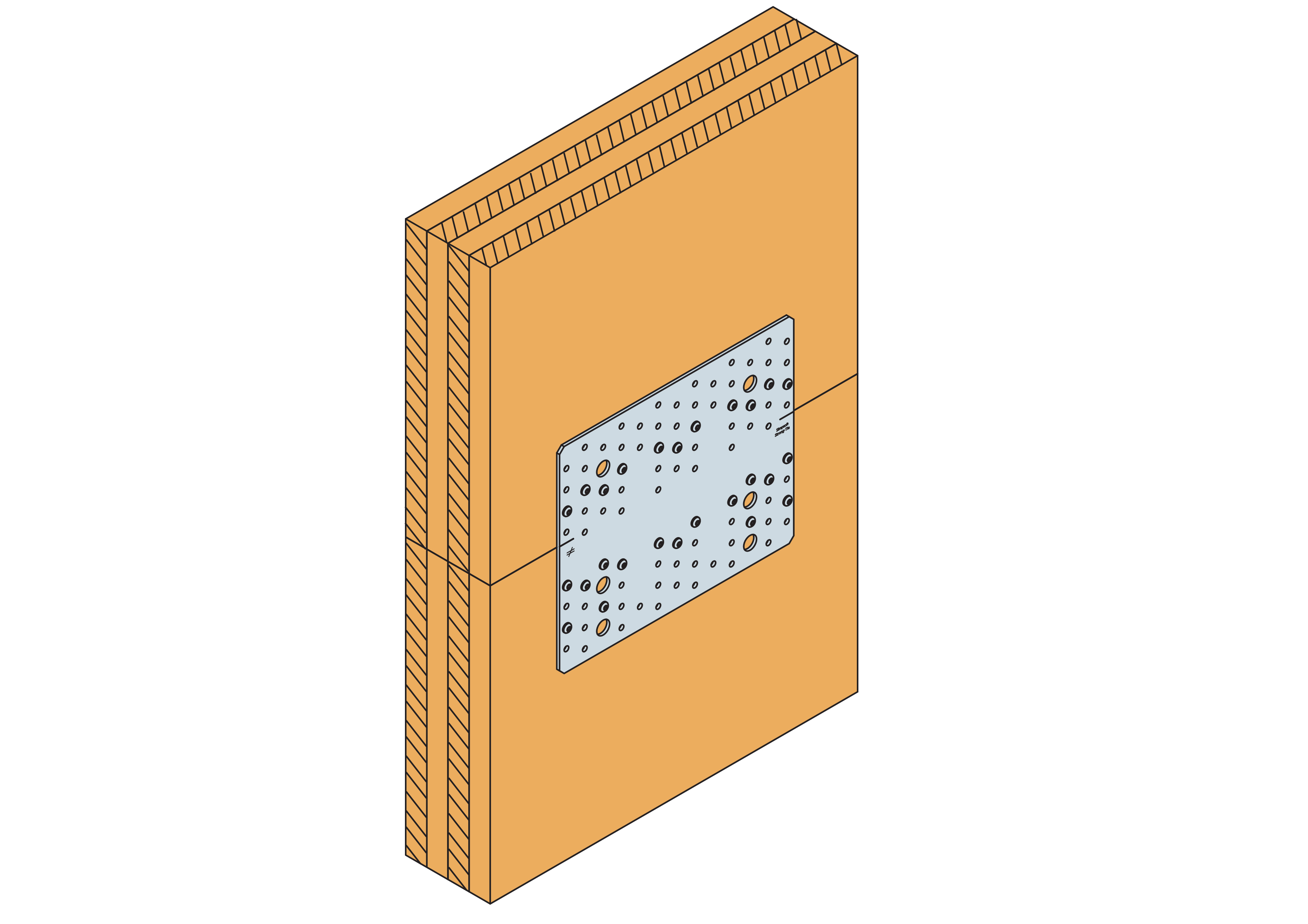

Hout op hout

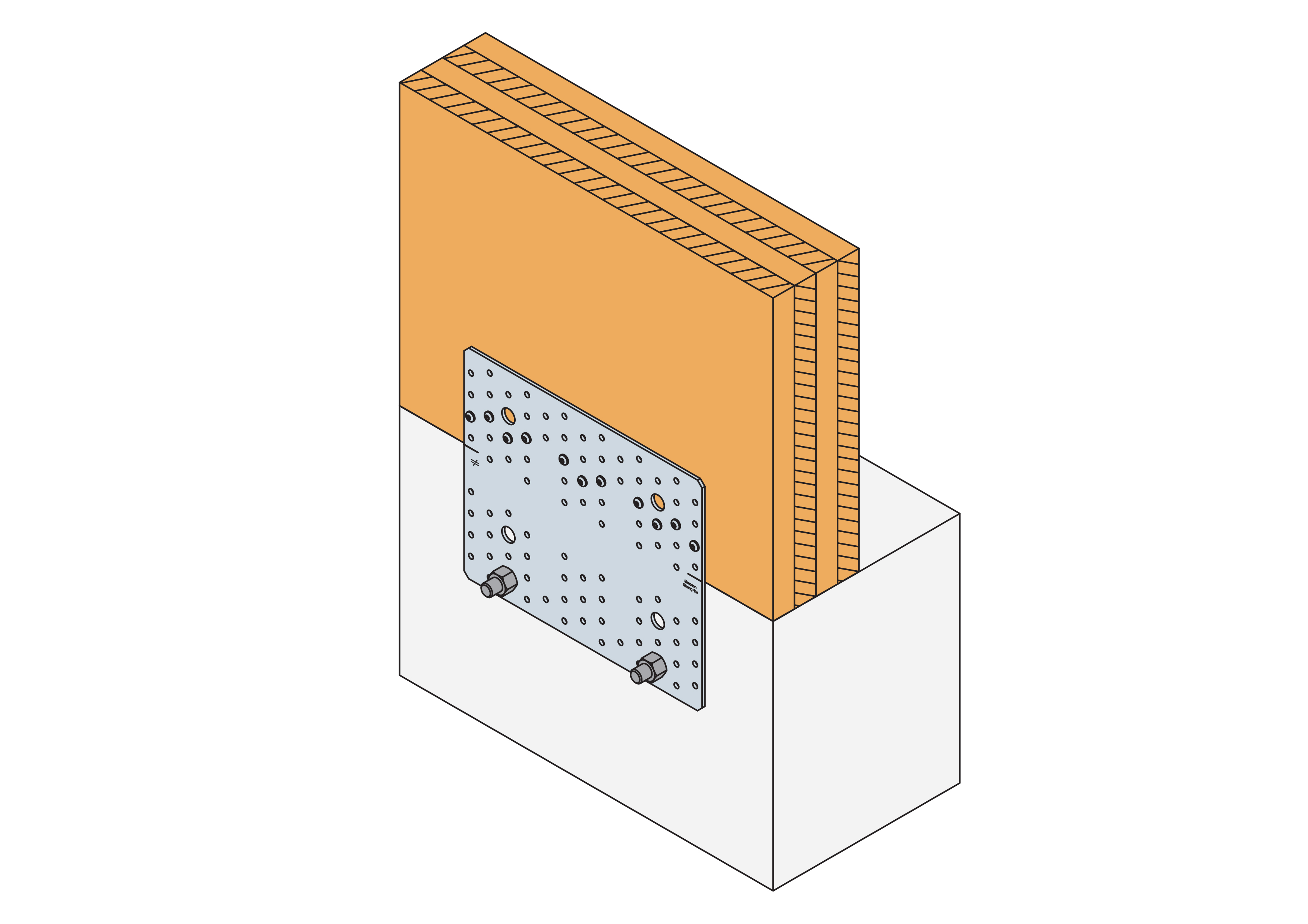

Hout op beton
