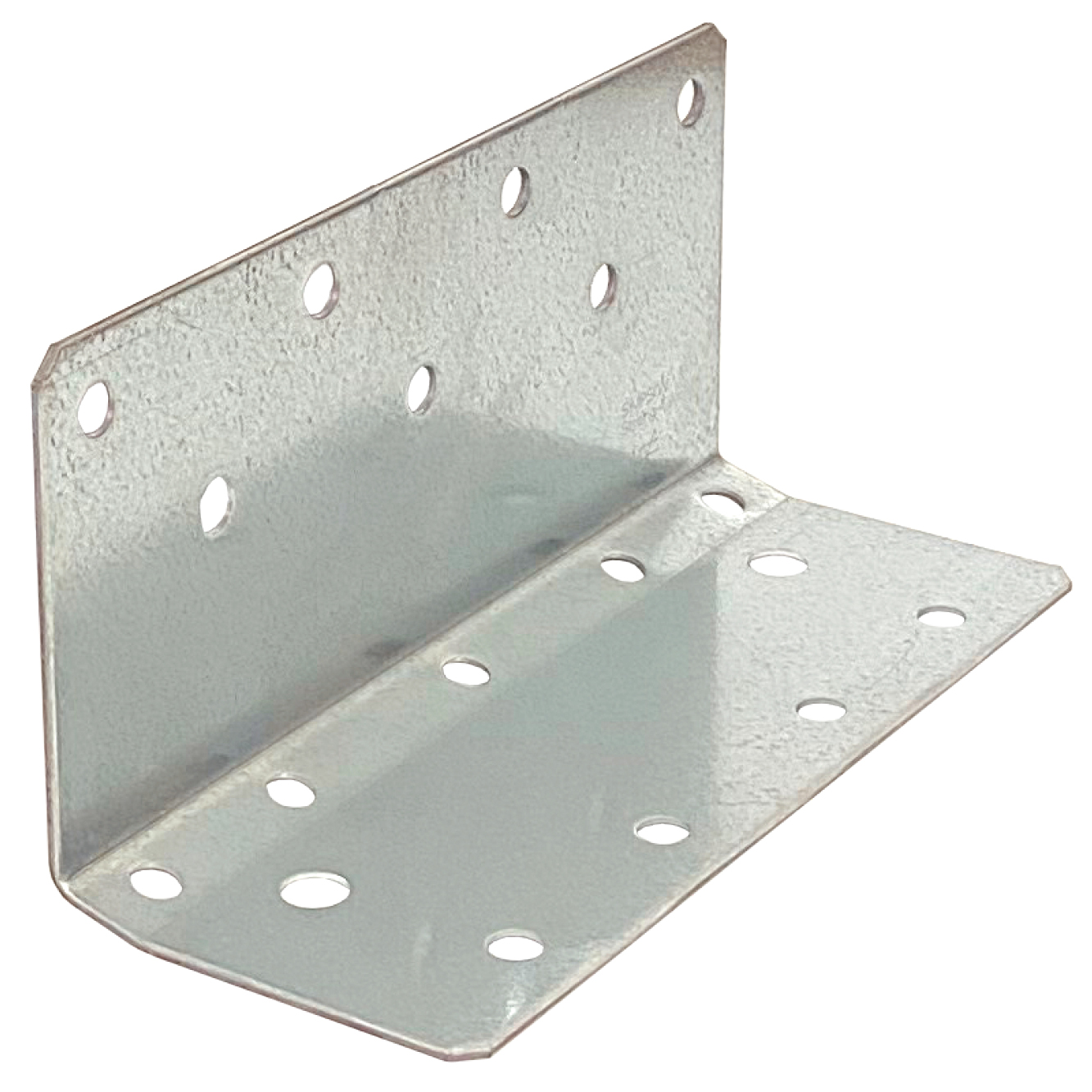

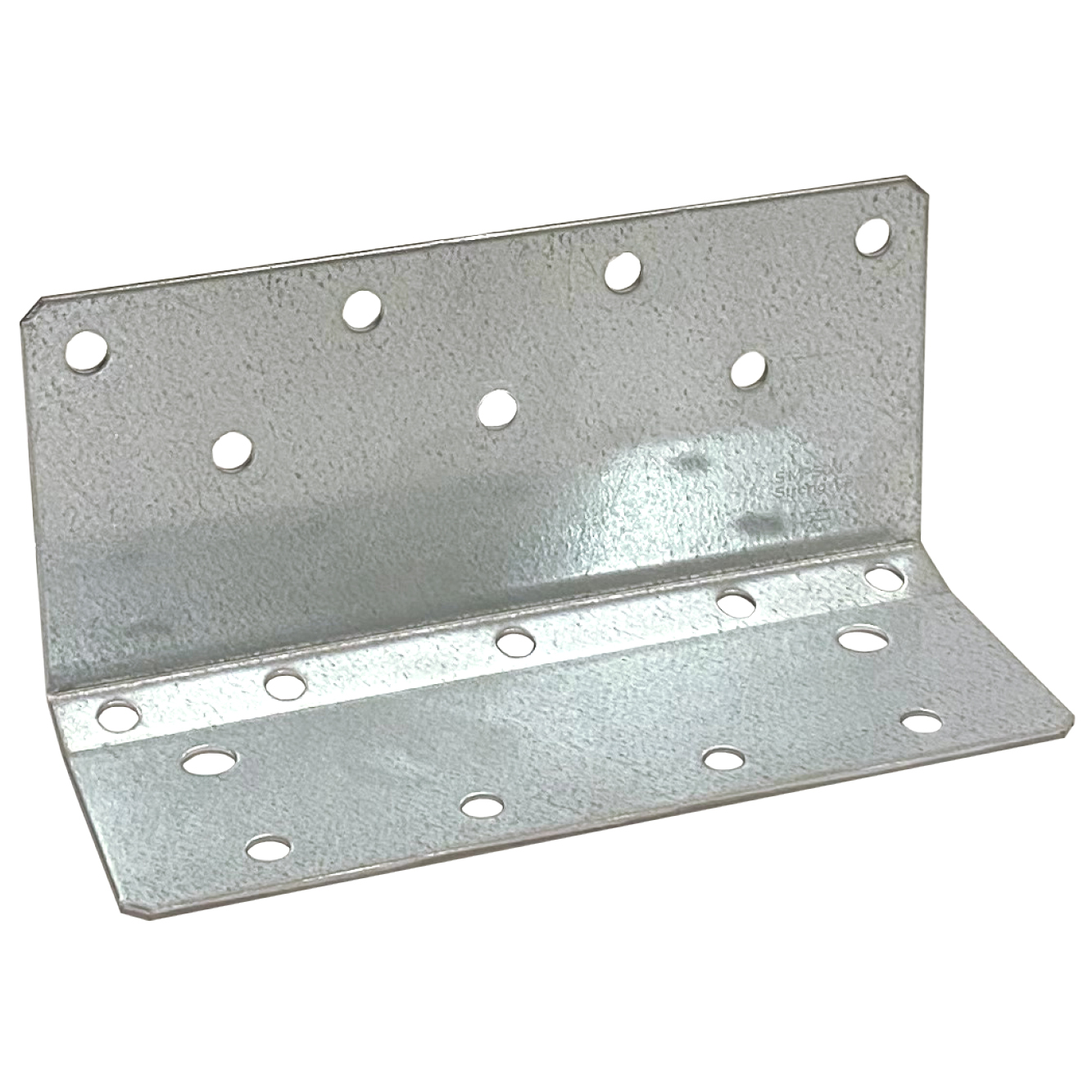

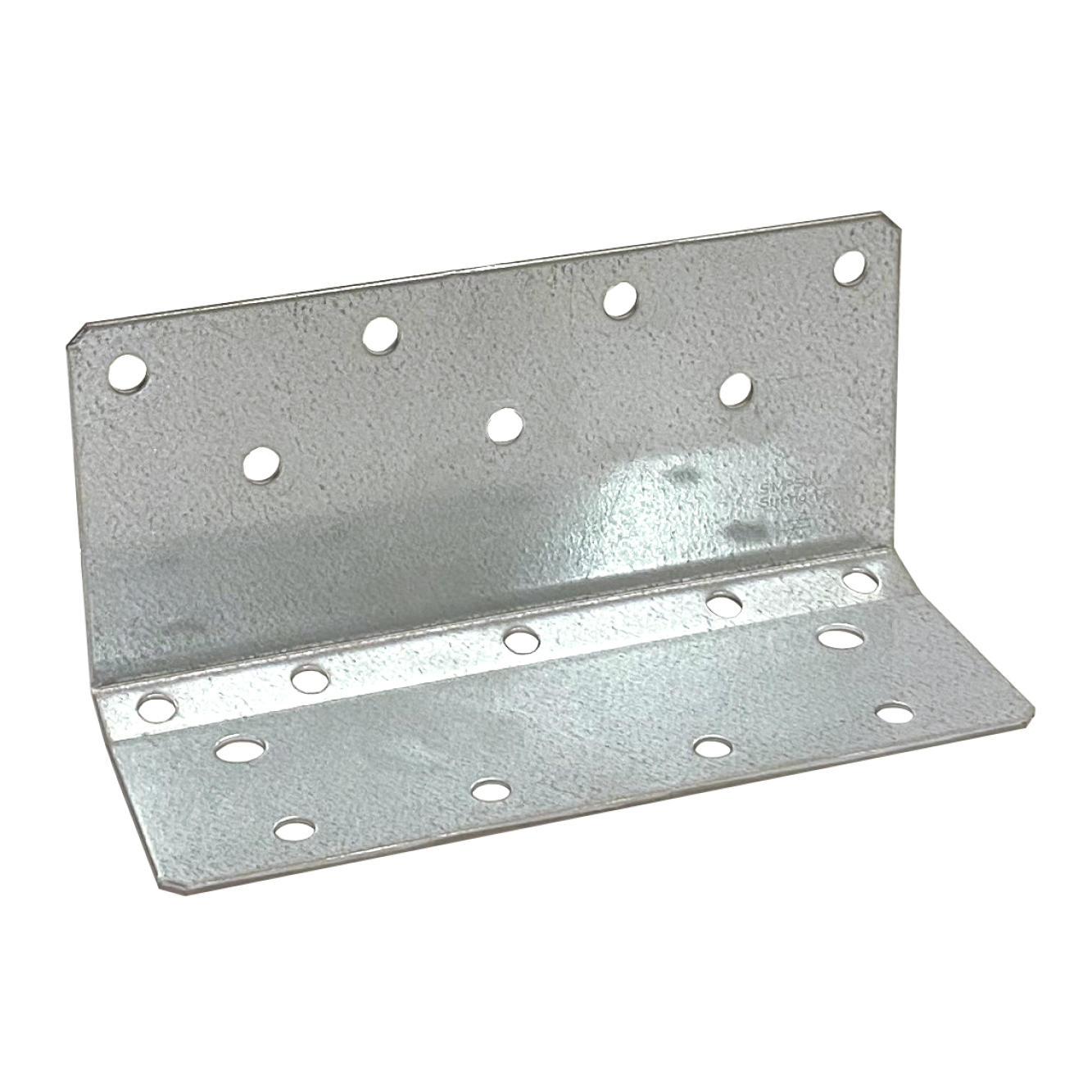

AB255SSH

Structurele hoekijzer voor CLT

De ABR255SSH hoekbeugel is speciaal ontwikkeld voor de CLT-bouw.

Het is ontworpen voor zowel laterale - als verticale belasting.

Dankzij de t grote SSH-connectorschroeven en schuine schroeven kan men deze snel installeren en heeft deze hoekijzer hoge draagwaarden.

Technisch gegevensblad

CE-Markering

ETA

Gebruiksklasse 2

Binner

Gegalvaniseerd staal Z275

Product Details

Afbeeldingen

Kenmerken

Materiaal

Voorgegalvaniseerd zacht staal.
S250 GD + Z275 volgens EN 10346

Voordelen

Een versnelde installatie dankzij een gelimiteerde aantal fixaties.
Mogelijkheid om deze in de dikte van de vloer te verwerken (isolatie sous chape, chape, revêtement,...)
Een bijzonder karakteristiek kenmerk is de lange levensduur van de gebruikte SSH.
Veelvoudige configuraties mogelijk
Schroefinstallaties in de hoek zorgen voor een betere krachtopname van de montage
Een Franse productie.

Toepassing

Ondergrond

drager: CLT, Massief , LVL,…
gedragen gedeelte: CLT, Massief , LVL,…

Applicatie

Massieve panelen,
CLT Panelen

Technische gegevens

Afmetingen

Dimensies

Referentie	DB nr.	NOBB nr.	Dimensies [mm]				Gaten vleugel A	Gaten vleugel B		Box Quantity
Referentie	DB nr.	NOBB nr.	A	B	C	t	Ø11 [mm]	Ø11 [mm]	Ø14 [mm]	Box Quantity
AB255SSH	2121743	60010436	123	100	255	3	7	9	2	10

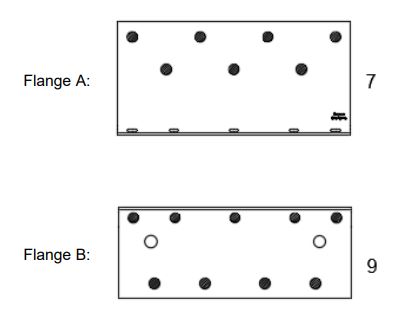

Karakteristieken waarden - hout op hout - 1 hoekijzer - totale vernageling

Referentie	Karakteristieken waarden - hout op hout - totale vernageling
	Bevestigingen				Karakteristieken warden - Hout C24 - 1 hoekijzer [kN]
	Vleugel A		Vleugel B		R_1.k					R_2.k = R_3.k					R_4.k					R_5.k
	Hvh	Type	Hvh	Type	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160
AB255SSH	7	SSH10.0xL	9	SSH10.0xL	8.56 * kmod^0.25	19.3 * kmod^0.12	26.36 * kmod^0.09	42.6	56.2	17.4	24.7	35	42.6	48.5	min(13.7 ; 13.92/kmod^0.76)	13.9/kmod^0.76	13.9/kmod^0.76	13.9/kmod^0.76	13.9/kmod^0.76	4.21/kmod^0.24	5.02/kmod^0.24	5.22/kmod^0.24	5.28/kmod^0.24	13.9/kmod^0.76

De waarden in de bovenstaande tabel kunnen worden gebruikt indien het element vergrendeld is tegen de rotatie.

Waarden met andere SSH-schroeflengtes zijn beschikbaar in de ETA.

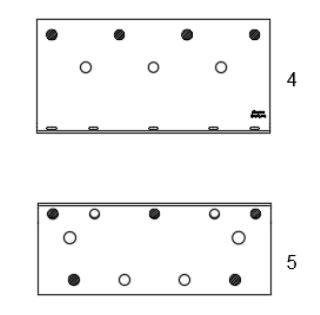

Karakteristieken waarden - hout op hout - 1 hoekijzer - partiële vernageling

Referentie	Karakteristieken waarden - hout op hout - partiële vernageling
	Bevestigingen				Karakteristieken warden - Hout C24 - 1 hoekijzer [kN]
	Vleugel A		Vleugel B		R_1.k					R_2.k = R_3.k					R_4.k					R_5.k
	Hvh	Type	Hvh	Type	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160
AB255SSH	4	SSH10.0xL	5	SSH10.0xL	4.12 * kmod^0.5	10.9 * kmod^0.2	15.36 * kmod^0.15	25.64 * kmod^0.1	25.4 * kmod^0.1	10.8	15.4	21.8	26.5	30.1	min(8.7 ; 13.92/kmod^0.76)	min(13.9 ; 13.9/kmod^0.76)	min(14.6 ; 13.9/kmod^0.76)	min(18.8 ; 13.9/kmod^0.76)	13.9/kmod^0.76	1.68/kmod	1.97/kmod^0.8	2.11/kmod^0.8	2.11/kmod^0.8	2.11/kmod^0.8

De waarden in de bovenstaande tabel kunnen worden gebruikt indien het element vergrendeld is tegen de rotatie.

Waarden met andere SSH-schroeflengtes zijn beschikbaar in de ETA.

Gesimplifieerde karakteristieken waarden - hout op hout - 1 hoekijzer - totale vernageling

Referentie	Karakteristieken waarden - hout op hout - totale vernageling
	Bevestigingen				Gesimplifieerde karakteristieken waarden - hout C24 - 1 hoekijzer [kN]
	Vleugel A		Vleugel B		R_1,k					R_2,k = R_3,k					R_4,k					R_5,k
	Hvh	Type	Hvh	Type	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160
AB255SSH	7	SSH10.0xL	9	SSH10.0xL	8.3	19.1	26.1	42.6	56.2	17.4	24.7	35	42.6	48.5	13.7	15.1	15.1	15.1	15.1	4.3	5.1	5.4	5.4	5.5

De hierboven gepubliceerde vereenvoudigde karakteristieke waarden zijn gebaseerd op een laadduur "korte termijn" en een serviceklasse 2 volgens Eurocode 5 (EN1995) - kmod = 0,9.

Voor andere belastingsduren en serviceklassen kunt u de bovenstaande tabellen of de ETE raadplegen.

De waarden in de bovenstaande tabel kunnen worden gebruikt als het element niet kan draaien.

Gesimplifieerde karakteristieken waarden - hout op hout - 1 hoekijzer - partiële vernageling

Referentie	Karakteristieken waarden - hout op hout - partiële vernageling
	Bevestigingen				Gesimplifieerde karakteristieken waarden - hout C24 - 1 hoekijzer [kN]
	Vleugel A		Vleugel B		R_1,k					R_2,k = R_3,k					R_4,k					R_5,k
	Hvh	Type	Hvh	Type	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160
AB255SSH	4	SSH10.0xL	5	SSH10.0xL	3.9	10.7	15.1	25.4	25.1	10.8	15.4	21.8	26.5	30.1	8.7	13.9	14.6	15.1	15.1	1.9	2.1	2.3	2.3	2.3

Installatie

Bevestigingen

op hout: SSH10,0xL ( verschillende lengtes mogelijk afhankeleijk van de gevraagde draagkrachten)

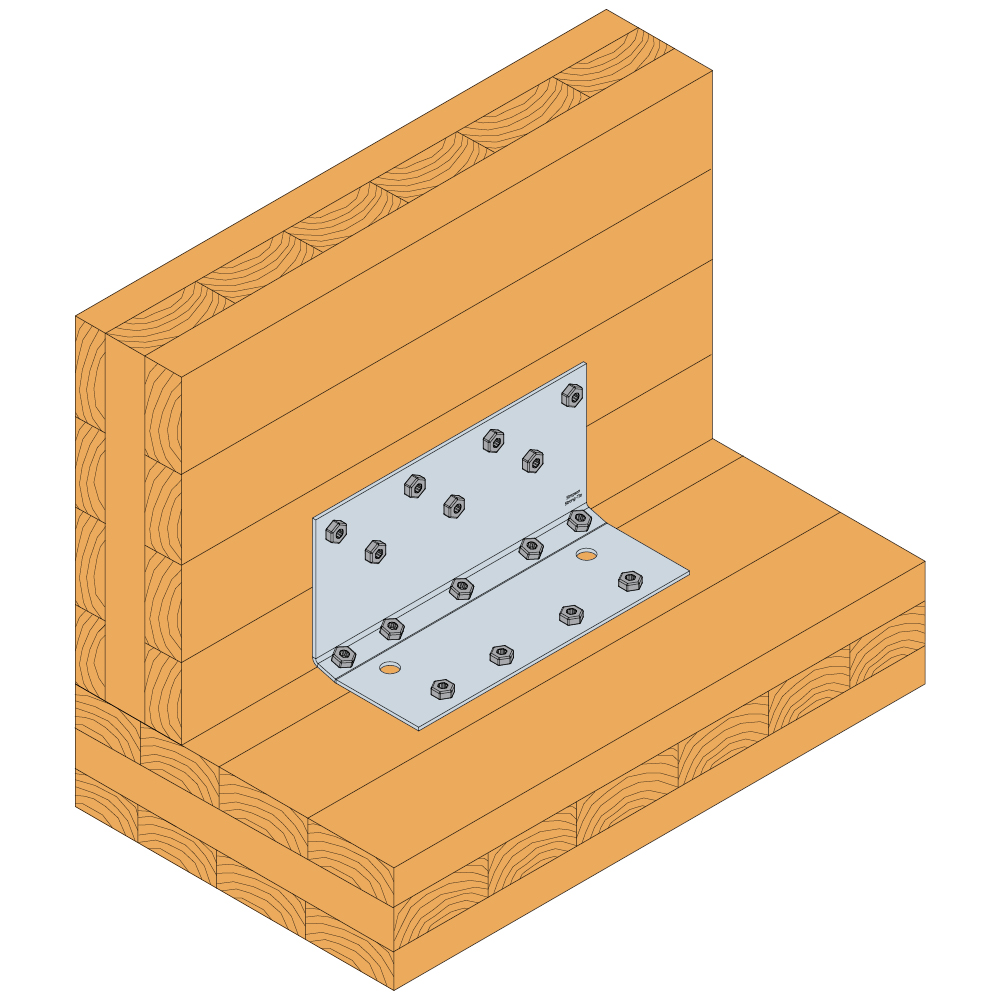

Installatie

Begin met het installeren van de SSH-schroeven in de horizontale en verticale vleugels
Installeer vervolgens de schroeven schuin in de hoek met een hoek van ongeveer 70°
