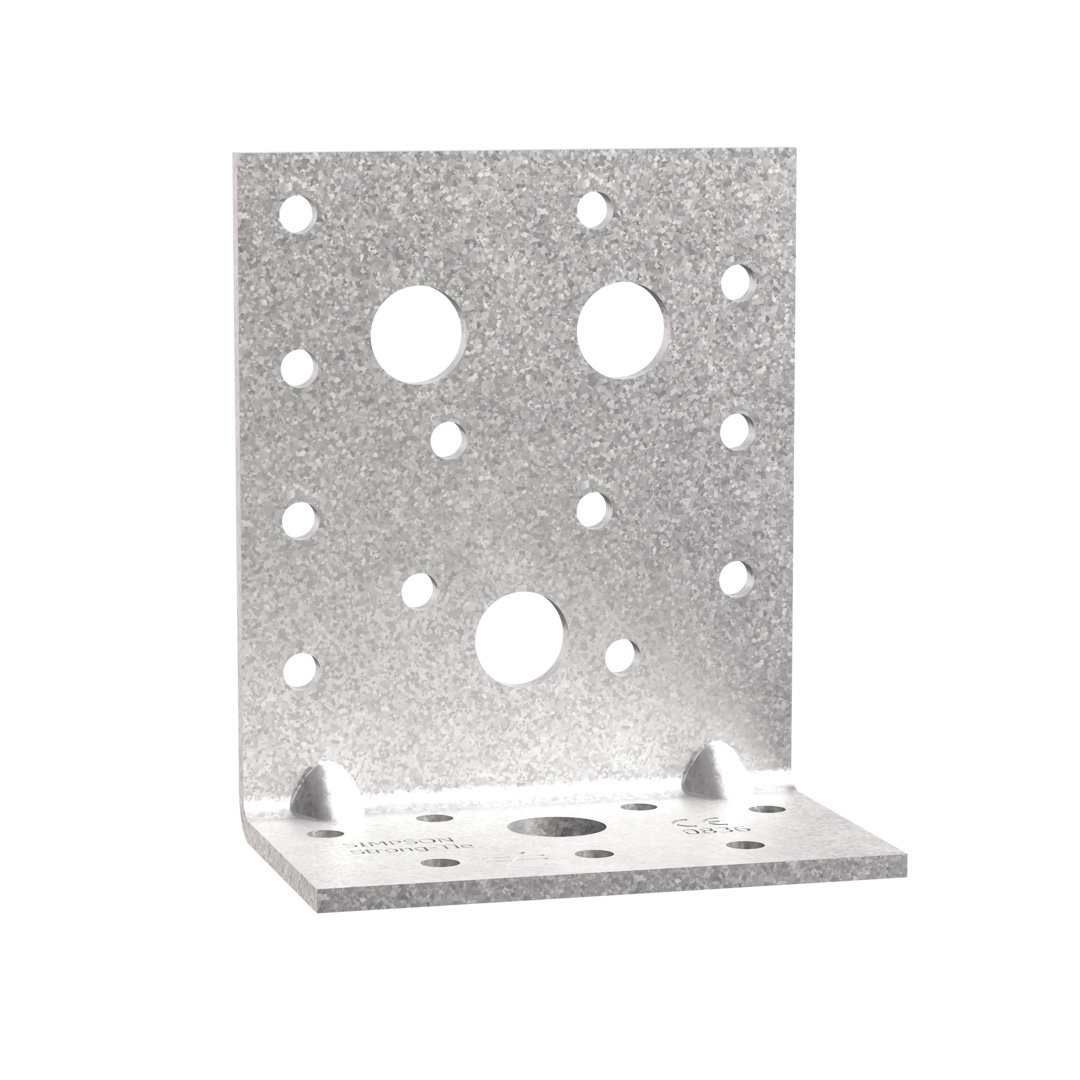

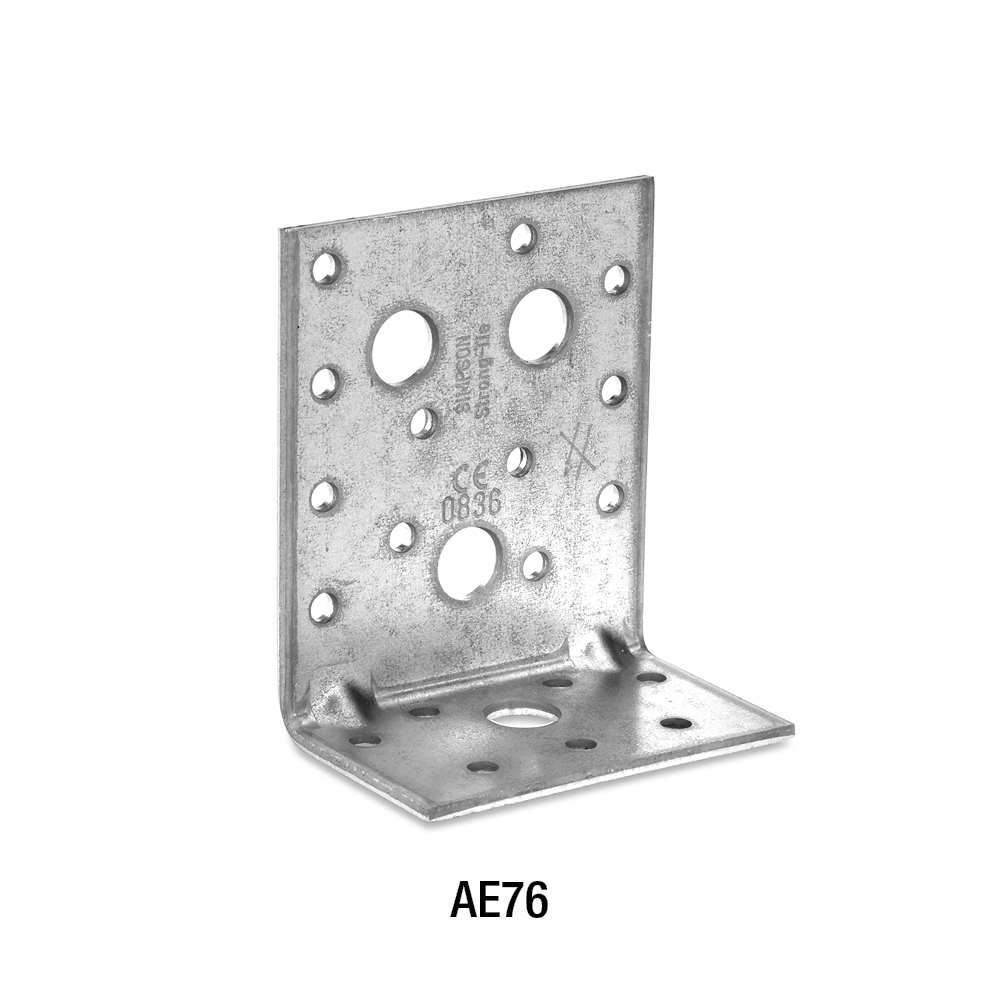

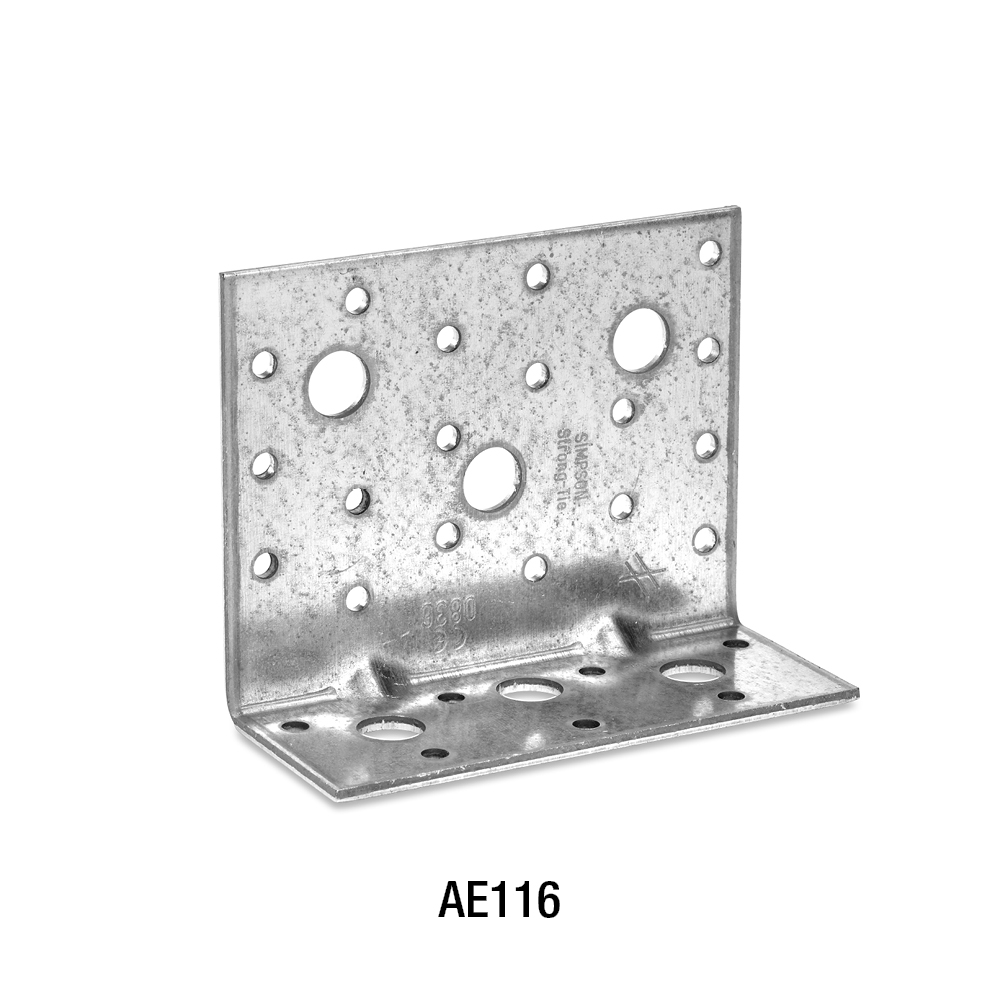

AE
Verstevigde hoekijzers
Door zijn grote breedte is het hoekijzer AE bijzonder geschikt voor het opvangen van zijdelingse belasting. Het kan zowel op houten als op harde ondergrond worden gebruikt.
CE-Markering
ETA
Gebruiksklasse 2
Binner
Gegalvaniseerd staal Z275
Product Details
Afbeeldingen
Kenmerken
Toepassing
Technische gegevens
Afmetingen
Afmetingen en karakteristieke waarden
| Referentie | Afmetingen en karakteristieke waarden [mm] | flens B | Boorgaten in drager | Box Quantity | |||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø13 | Ø5 | Ø13 | ||
| AE76-R | 90 | 48 | 76 | 3 | 12 | 3 | 7 | 1 | 50 |
| AE116 | 90 | 48 | 116 | 3 | 18 | 3 | 7 | 3 | 50 |
Karasteristieke waarden - Hout-op-hout - Volledige vernageling
| Referentie | Karakteristieke waarden - Hout op hout - Max. vernageling | |||||||
|---|---|---|---|---|---|---|---|---|
| Bevestigingen | Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers [kN] | |||||||
| flens B | Boorgaten in drager | R1.k | R2.k = R3.k | R4.k = R5,k | ||||
| Aantal | Aantal | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
| AE76-R | 9 | 7 | 5.1 | 7.7 | 10.4 | 13.4 | 2.5/kmod^0.25 | 3.6/kmod^0.25 |
| AE116 | 12 | 7 | 5.1 | 7.7 | 14.7 | 20 | 2.8/kmod^0.25 | 4/kmod^0.25 |
- R4,k / 5,k zijn bepaald voor een houten bouwdeel met een breedte b = 75 mm en een excentriciteit e = 130 mm.
- Als het houten element door het ontwerp van de constructie niet kan draaien, mogen de waarden R1,k en R2,k in een verbinding met één enkel hoekijzer gelijk zijn aan de helft van de waarden die in de tabellen zijn aangegeven.
* Voor andere verbindingswijzen (nageltabel, krachtrichting...), zie ETA-06/0106.
Karasteristieke waarden - Hout op hout - Gedeeltelijke vernageling
| Referentie | Karakteristieke waarden - Hout op hout - Gedeeltelijke vernageling | |||||||
|---|---|---|---|---|---|---|---|---|
| Bevestigingen | Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers [kN] | |||||||
| flens B | Boorgaten in drager | R1.k | R2.k = R3.k | R4.k = R5,k | ||||
| Aantal | Aantal | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | CNA4,0x35 | CNA4,0x50 | |
| AE76-R | 7 | 7 | 5.1 | 7.7 | 8.2 | 11.4 | 2.5/kmod^0.25 | 3.6/kmod^0.25 |
| AE116 | 8 | 7 | 5.1 | 7.7 | 11.9 | 16.9 | 2.8/kmod^0.25 | 4/kmod^0.25 |
- R4,k / 5,k zijn bepaald voor een houten bouwdeel met een breedte b = 75 mm en een excentriciteit e = 130 mm
- Als het houten element door het ontwerp van de constructie niet kan draaien, mogen de waarden R1,k en R2,k in een verbinding met één enkel hoekijzer gelijk zijn aan de helft van de waarden die in de tabellen zijn aangegeven.
* Voor andere verbindingswijzen (nageltabel, krachtrichting...), zie ETA-06/0106.

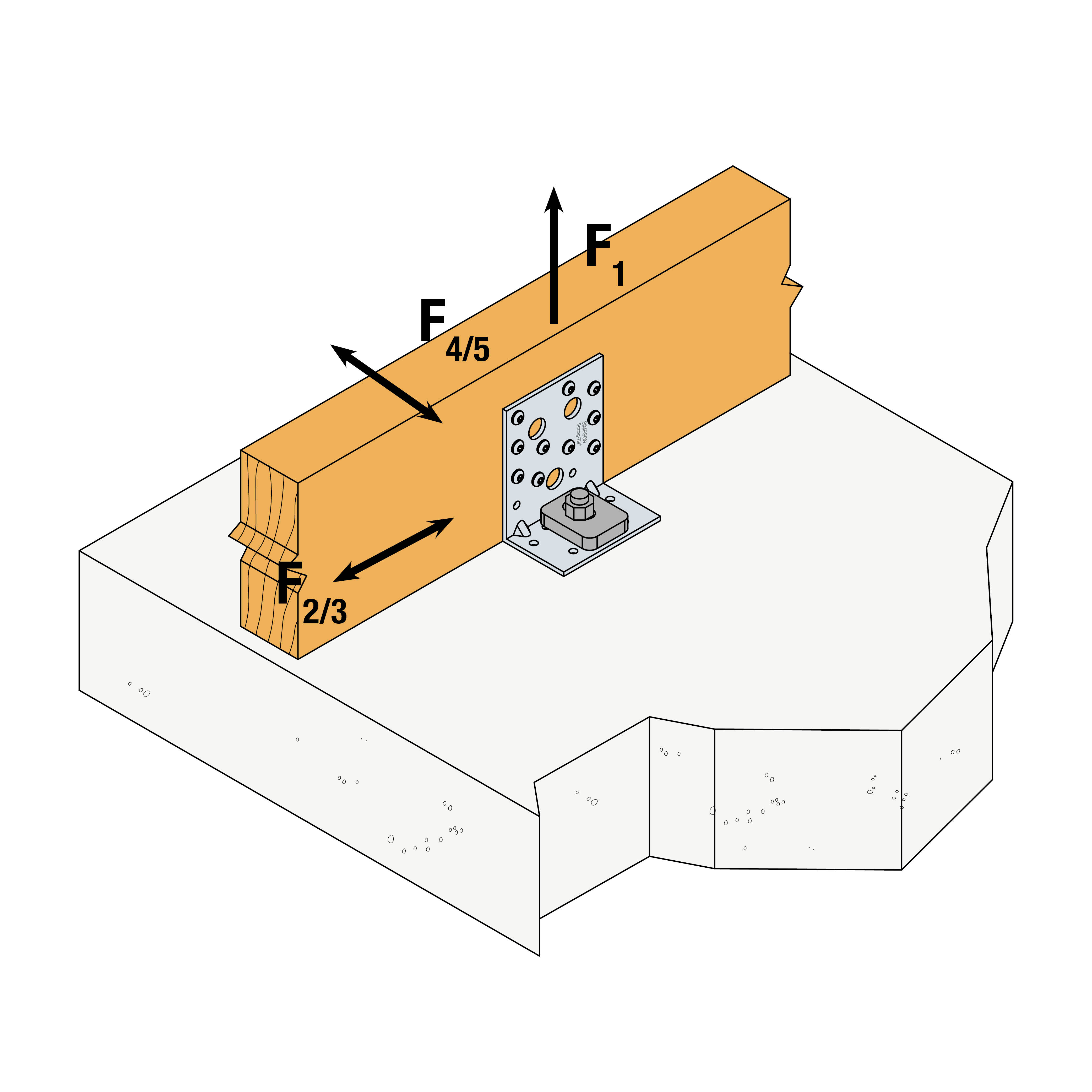

Karakteristieke waarden - Hout-op- beton
| Referentie | Karakteristieke waarden - Hout op beton | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Bevestigingen | Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers [kN] | |||||||||
| flens B | Boorgaten in drager | R1.k | R2.k = R3.k | R4.k = R5,k | ||||||
| Aantal | Typ | Aantal | Typ | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | CNA4,0x35 | CNA4,0x50 | |
| AE76-R | 9 | CNA* | 1 | M12 | min: 18.7 ; 16.8/kmod | 16.8/kmod | 6.7 | 10.3 | - | - |
| AE116 | 12 | CNA* | 2 | M12 | 20.7 | min: 33.3 ; 28.1/kmod | 23 | 25.5 | - | - |
- De sterkte van de verankering moet ten minste 15,3 kN bedragen, zowel de uittrek- als de afschuifsterkte. De verbindingssterkte moet evenredig worden verminderd als de verankeringssterkte minder dan 15,3 kN bedraagt.
- R4,k / 5,k zijn bepaald voor een houten bouwdeel met een breedte b = 75 mm en een excentriciteit e = 130 mm
- Als het houten element door het ontwerp van de constructie niet kan draaien, mogen de waarden R1,k en R2,k in een verbinding met één enkel hoekijzer gelijk zijn aan de helft van de waarden die in de tabellen zijn aangegeven.
* Voor andere verbindingswijzen (nageltabel, krachtrichting...), zie ETA-06/0106.
Vereenvoudigde karakteristieke waarden - Hout op beton
| Referentie | Vereenvoudigde karakteristieke waarden - Hout op beton | |||||||
|---|---|---|---|---|---|---|---|---|
| Bevestigingen | Vereenvoudigde karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers [kN] | |||||||
| Vleugel A | Vleugel B | R1.k | R2.k = R3.k | |||||
| Aantal | Typ | Aantal | Typ | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
| AE76-R | 9 | CNA | 1 | M12 | 18.6 | 18.6 | 6.7 | 10.3 |
| AE116 | 12 | CNA | 2 | M12 | 20.7 | 31.2 | 23 | 25.5 |
* Zie de kolommen van de tabel met karakteristieke waarden voor de types bevestigingselementen die kunnen worden gebruikt in Flens A. De waarden verschillen afhankelijk van het gebruikte type bevestigingselement.
Zie het Simpson Strong-Tie ankerassortiment voor geschikte ankers. Typische ankeroplossingen zijn BOAXII, SET-XP, WA, AT-HP, afhankelijk van het betontype, de hart- en randafstanden.
** De gepubliceerde karakteristieke waarde is gebaseerd op plotselinge belastingsduur en gebruiksklasse 2 overeenkomstig EC5 (EN 1995) – kmod = 0,9. Voor andere belastingsduur en gebruiksklasse, zie de ETA voor nauwkeurigere waarden

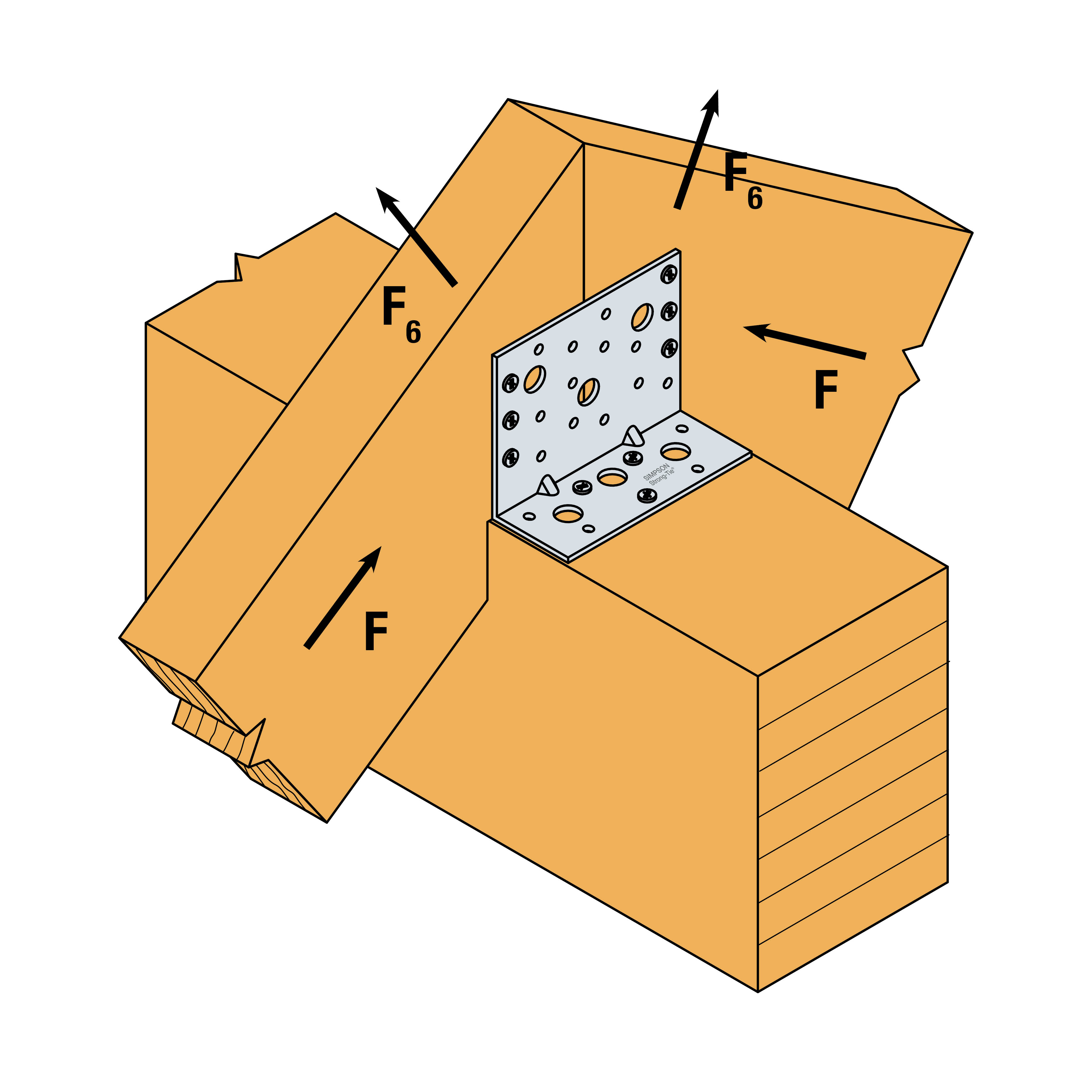

Karakteristieke waarden - Balken CLT op balken CLT – Schroef voor verbinders Ø12 – 2 hoekijzers
| Referentie | Karakteristieke waarden - Balken CLT op balken CLT – Schroef voor verbinders Ø12 – 2 hoekijzers | |||||
|---|---|---|---|---|---|---|
| Bevestigingen | Karakteristieke waarden - Hout CLT - 2 hoekijzers door verbinding [kN] | |||||
| Flens A | Flens B | R1.k | R2.k = R3.k | |||
| Aantal | Type | Aantal | Type | SSH12x80 | SSH12x80 | |
| AE116 | 3 | SSH | 3 | SSH | 33 | 29.5 |
Installatie
Installatie

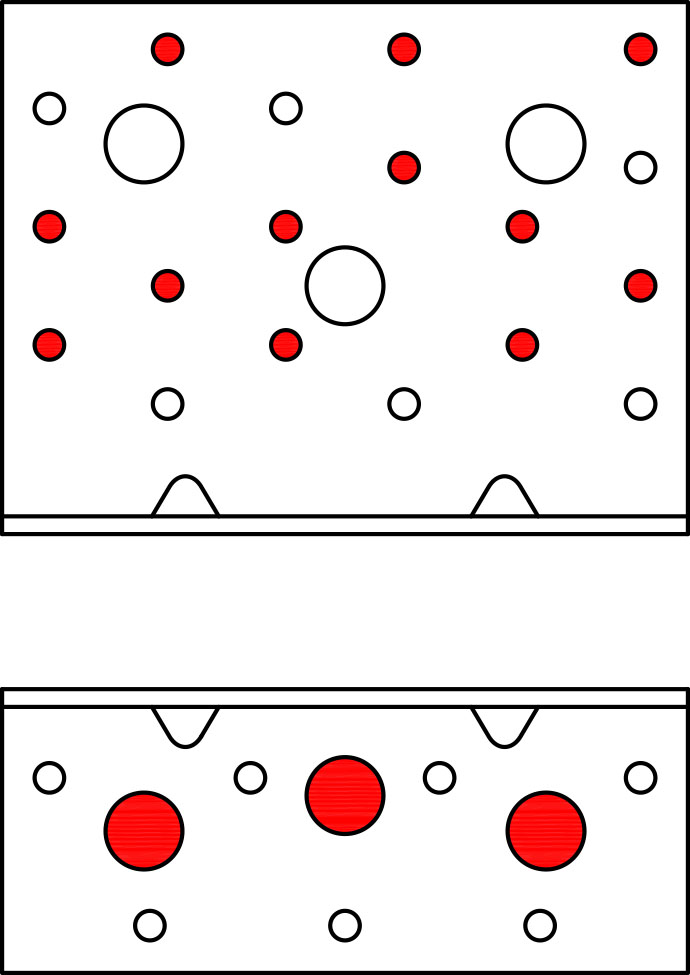

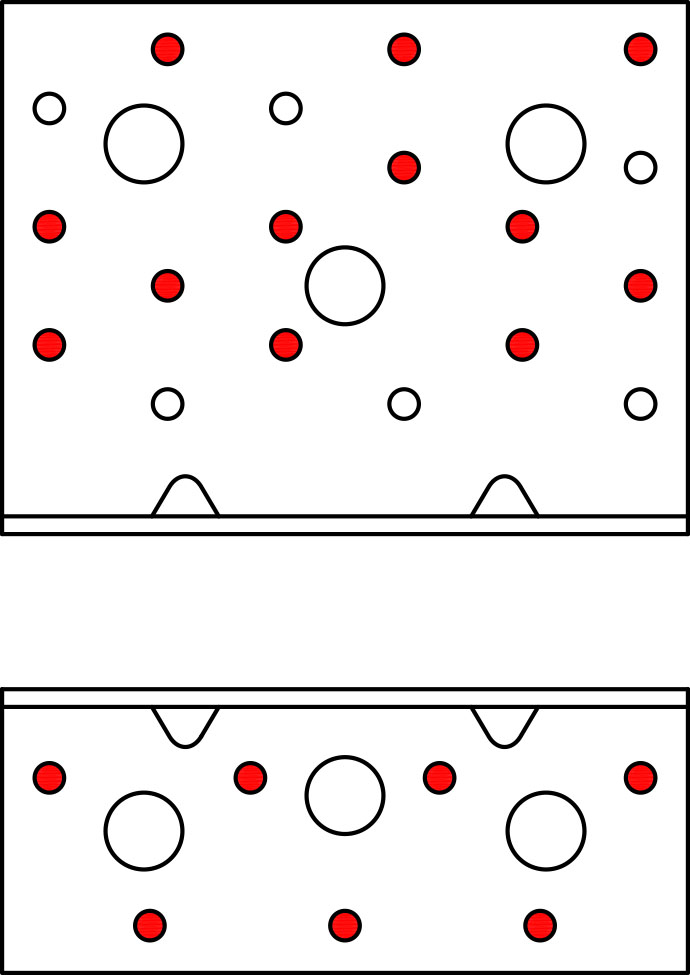

Bevestiging op houten ondergrond

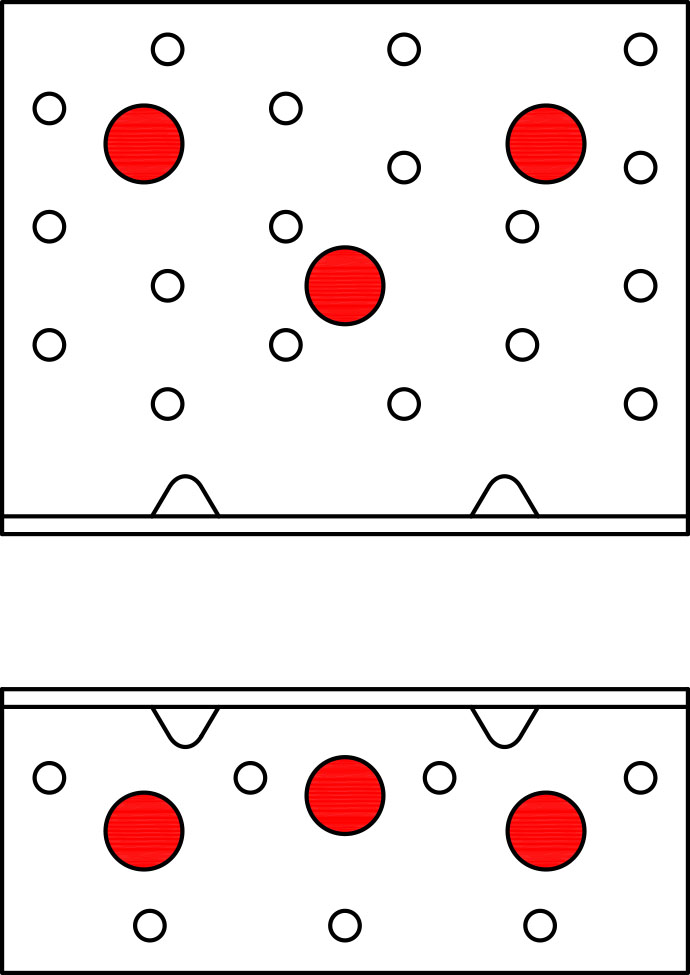

Bevestiging op houten ondergrond – Schroeven voor verbinders

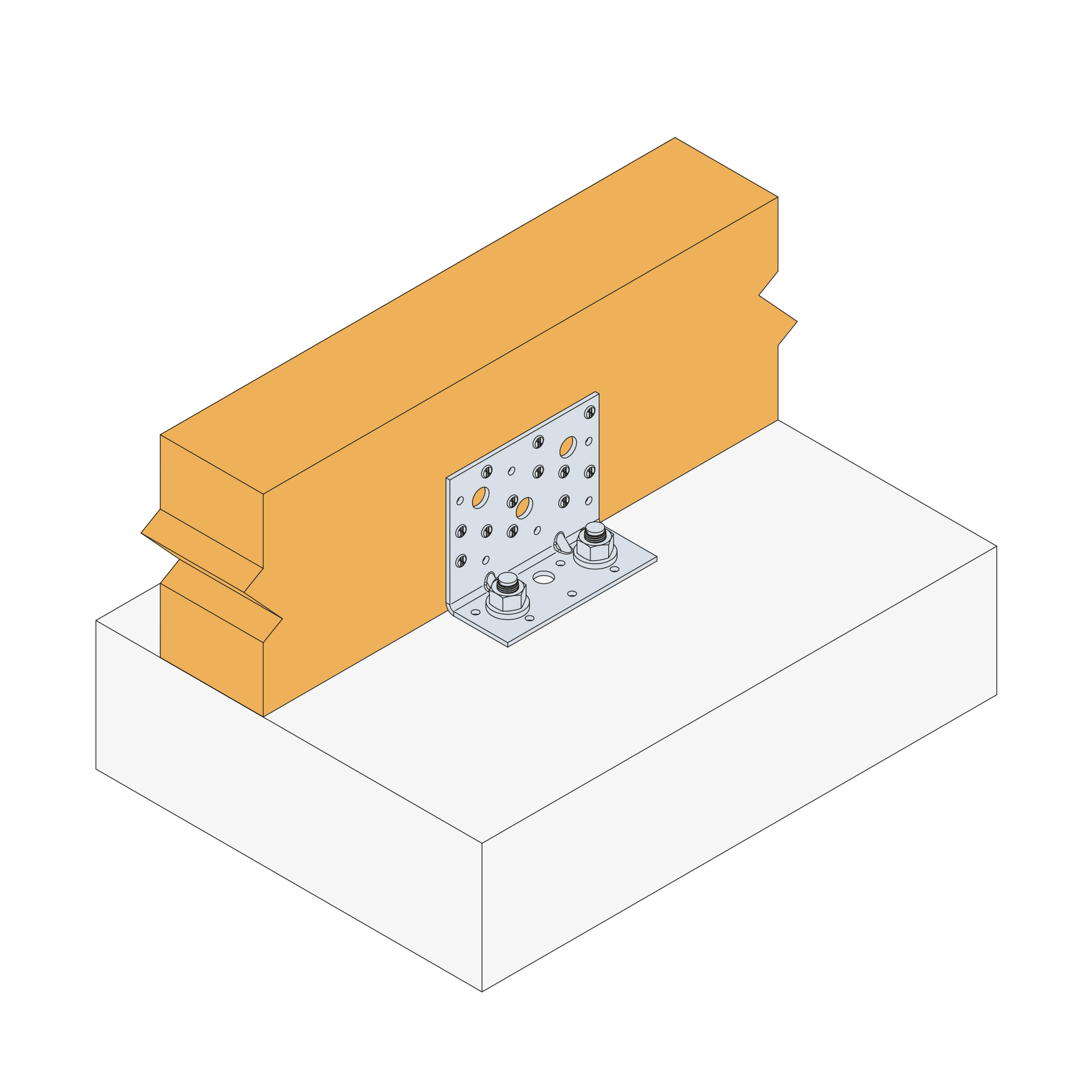

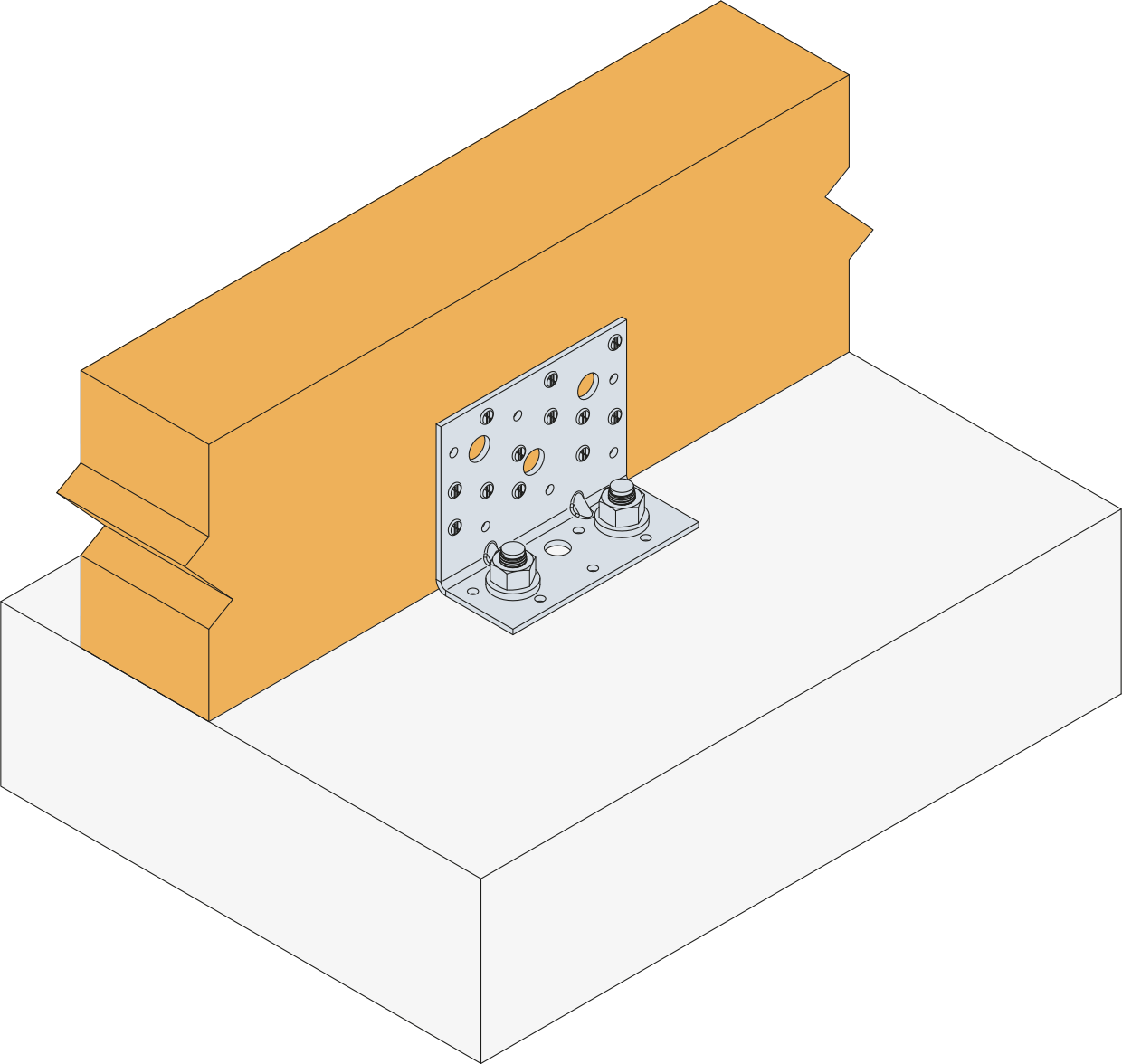

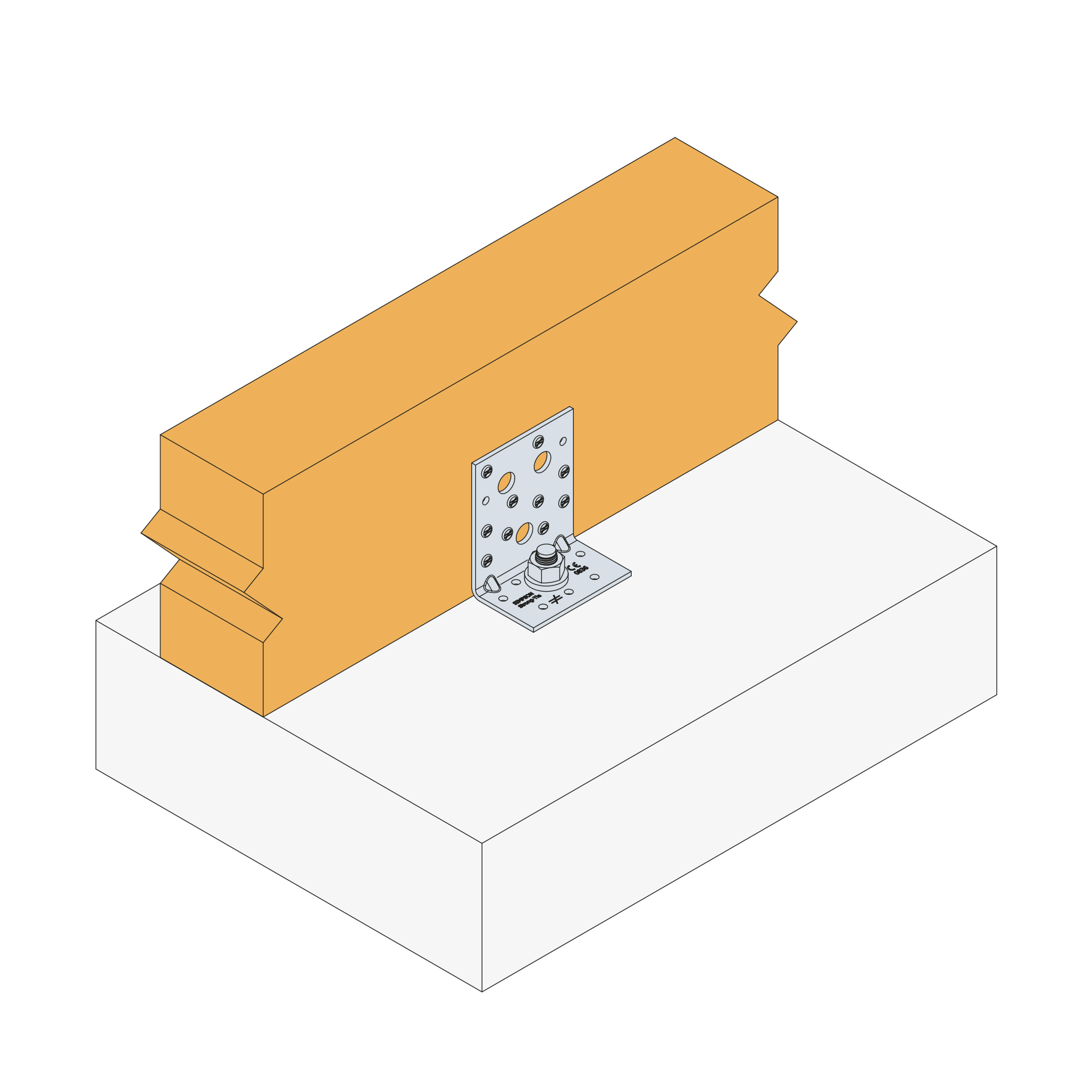

Bevestiging op harde ondergrond
