Verstevigde hoekijzers (9020 7015)

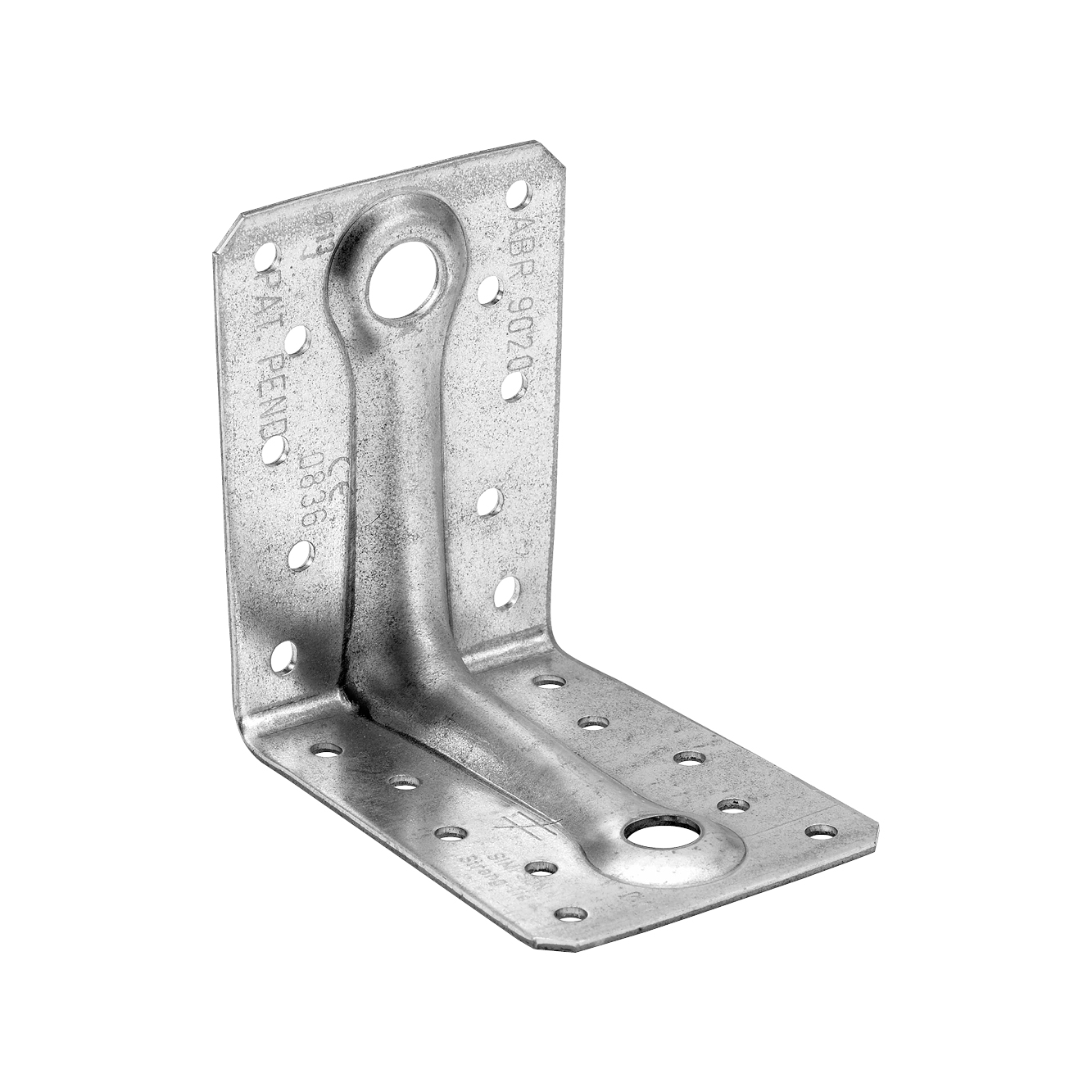

Verstevigde hoekijzers ABR9020 en ABR7015 zijn geschikt voor draagstructuren in de vakwerk- en houtskeletbouw.

CE-Markering
ETA
Gebruiksklasse 2
Binner
Gegalvaniseerd staal Z275

Product Details

Afbeeldingen

Kenmerken

Materiaal

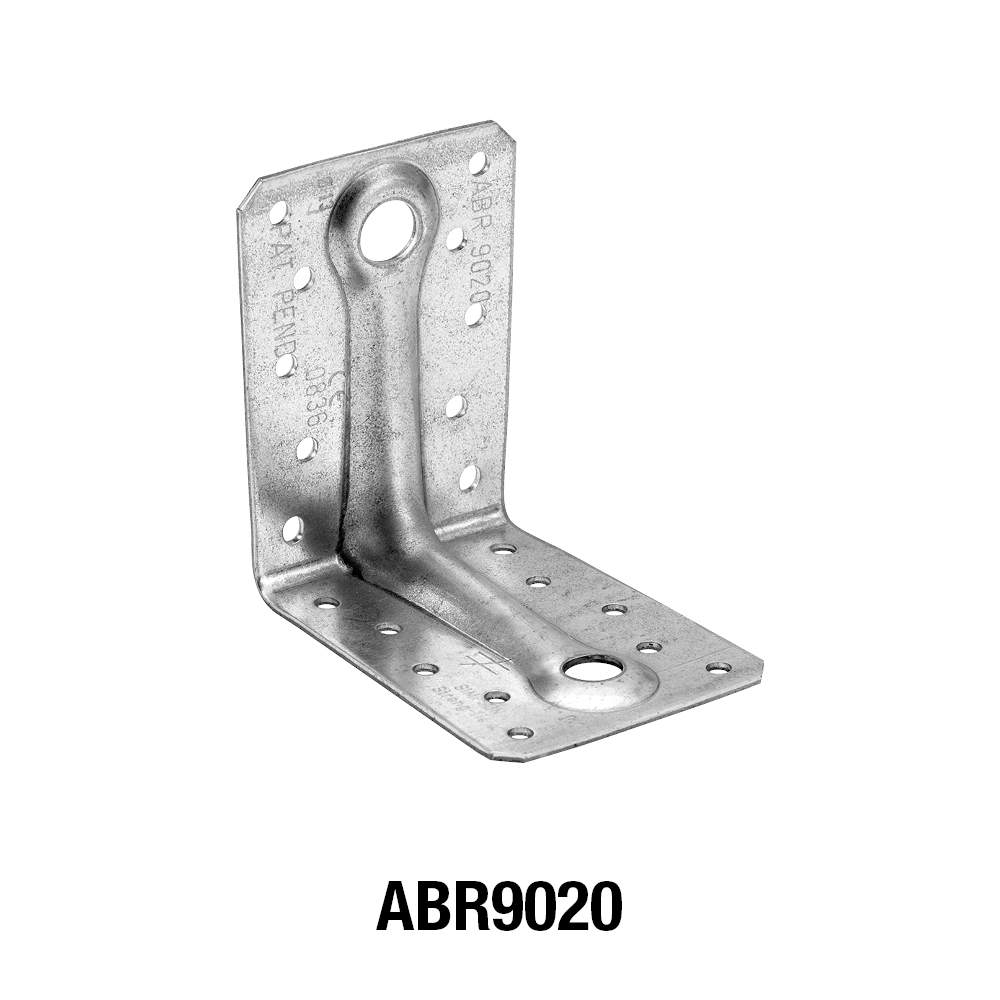

  • ABR9020 : Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346 (dikte : 2 mm),

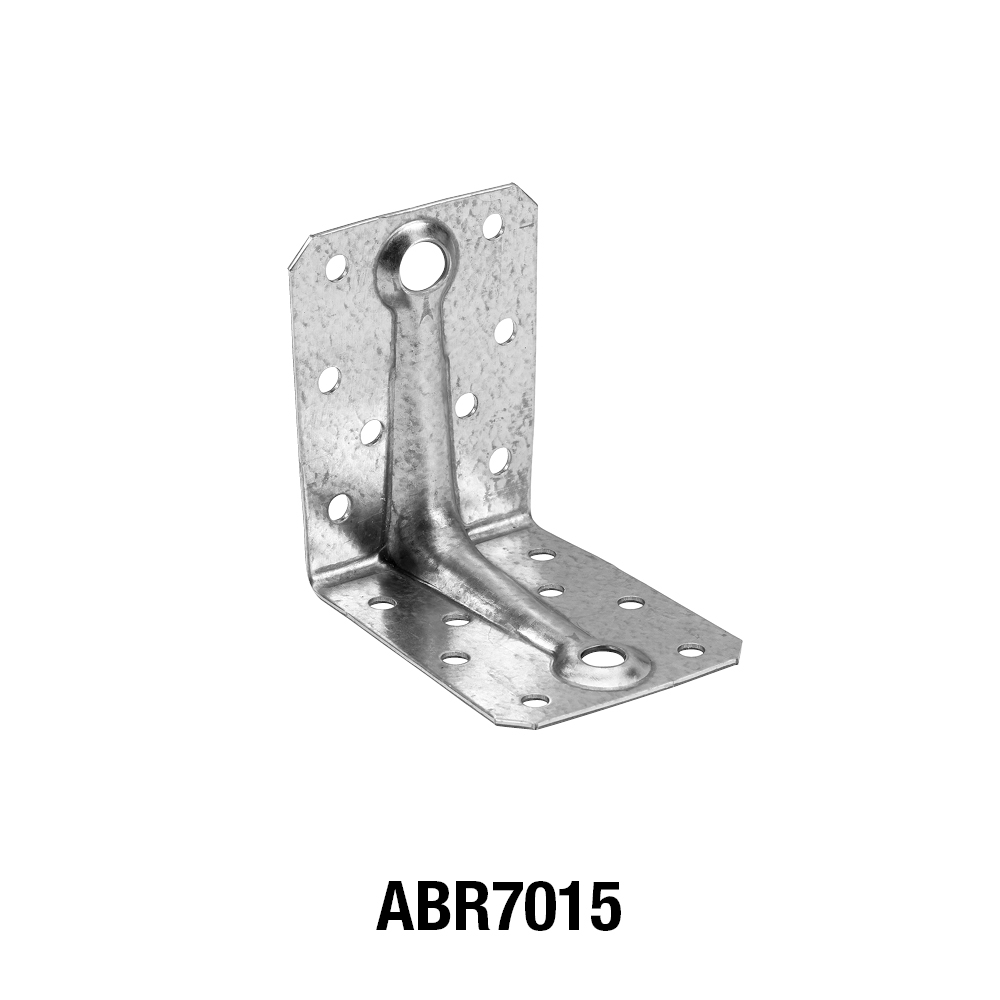

  • ABR7015 : Verzinkt staal S350GD + Z275 overeenkomstig NF EN 10346 (dikte : 1.5 mm).

Voordelen

  • Grote weerstand tegen trek- en afschuifkrachten,
  • Zeer veelzijdig gebruik.

Toepassing

Ondergrond

  • Drager : massief hout, gelijmd gelamineerd hout, beton, staal enz,
  • Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout, vakwerkspanten, profielen enz.

Toepassingsgebieden

  • Bevestiging van kapspanten,
  • Gevelbekledingsregels en -stijlen,
  • Verankeringen van kepers, consoles, raveelbalken enz.

Technische gegevens

Afmetingen

Afmetingen en karakteristieke waarden

Referentie Afmetingen en karakteristieke waarden [mm] flens B Boorgaten in drager Box Quantity
A B C t Ø5 Ø7 Ø11 Ø14 Ø5 Ø9 Ø13 Ø14
ABR70157070551.581--81--50
ABR9020888865210-1-10-1-50

Gecombineerde belasting:



Karakteristieke waarden - Hout op hout - Volledige vernageling - 2 hoekijzers

Referentie Karakteristieke waarden - Hout op hout - Volledige vernageling - 2 hoekijzers
Bevestigingen Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers [kN]
flens B Boorgaten in drager R1.k R2.k = R3.k R4.k = R5.k*
Aantal Aantal CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x40 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x40 CNA4.0x35 CNA4.0x40
ABR7015685.26.1---6.67.3---4,2 / kmod^0,34,8 / kmod^0,3
ABR90208109.710.811.914.914.69.410.312.21312.34,6 / kmod^0,74,9 / kmod^0,7

* b = 75 mm en e = 130 mm

Om de weerstandswaarden voor een enkele beugel te verkrijgen, moeten de waarden in de bovenstaande tabel worden gedeeld door twee, op voorwaarde dat de ondersteunde balk in rotatie is vergrendeld. Raadpleeg onze ETA-06/0106 als de balk vrij kan draaien.

Karakteristieke waarden - Hout op hout - Gedeeltelijke vernageling - 2 hoekijzers

Referentie Karakteristieke waarden - Hout op hout - Gedeeltelijke vernageling - 2 hoekijzers
Bevestigingen Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers [kN]
flens B Boorgaten in drager R1.k R2.k = R3.k
Aantal Aantal CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
ABR9020464.95.97.89.85.96.57.68.1

Om de weerstandswaarden voor een enkele beugel te verkrijgen, moeten de waarden in de bovenstaande tabel worden gedeeld door twee, op voorwaarde dat de ondersteunde balk in rotatie is vergrendeld. Raadpleeg onze ETA-06/0106 als de balk vrij kan draaien.

Installatie

Installatie

Bevestigingen

Op hout :

  • Ringnagels CNA Ø4.0x35, CNA Ø4.0x40, CNA Ø4.0x50 ou Ø4.0x60 mm,
  • Schroeven CSA Ø5.0x35, CSA Ø5.0x40 ou CSA Ø5.0x50 mm,
  • Schroeven SSH Ø10.0x40-60 mm ou SSH Ø12.0x60 mm,
  • Houtdraadbouten Ø10 ou Ø12 mm,
  • Bouten Ø10 ou Ø12 mm.

Op beton :
Betonnen ondergrond :

  • Mechanische verankering : doorsteekanker FM 753 evo M10x78
  • Chemische verankering : hars AT-HP + draadstang LMAS M10-120/25 of LMAS M12-150/35.

Hol metselwerk :

  • Chemische verankering :hars AT-HP of POLY-GP + draadstang LMAS M12-150/35 + zeefhuls SH M16-130.

Op staal :

  • Bouten.

Montage

  1. Houd het te bevestigen element dicht bij de ondergrond.
  2. Vernagel het element. Dit kan ook worden vastgeschroefd met behulp van passende schroeven.
  3. Indien de ondergrond uit hout bestaat, wordt het hoekijzer ook daarop vastgenageld of geschroefd.
  4. Indien de ondergrond uit beton bestaat, moet het hoekijzer worden bevestigd volgens de aanbevelingen voor het plaatsen van de gekozen verankering.

Technical Notes

Technische gegevens

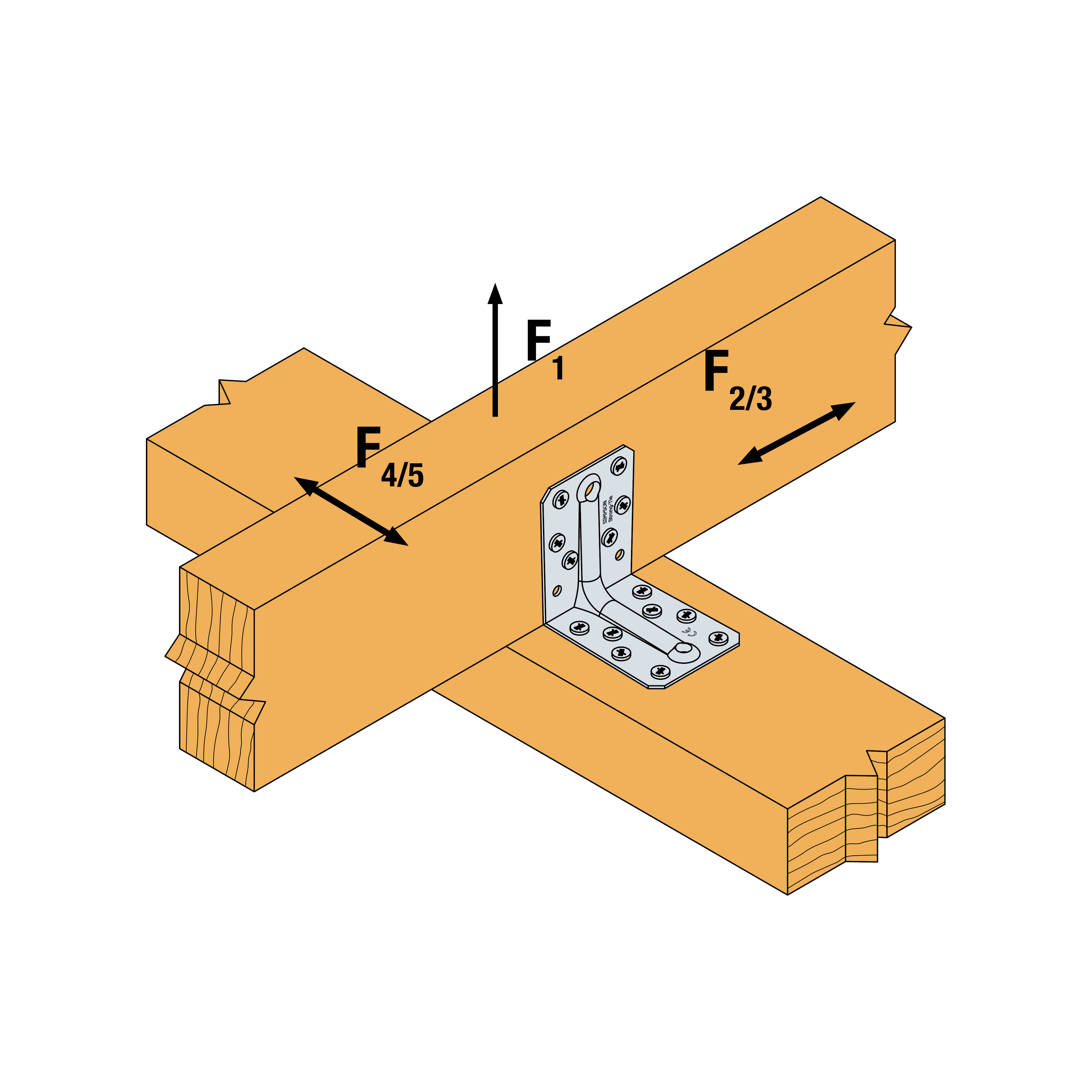

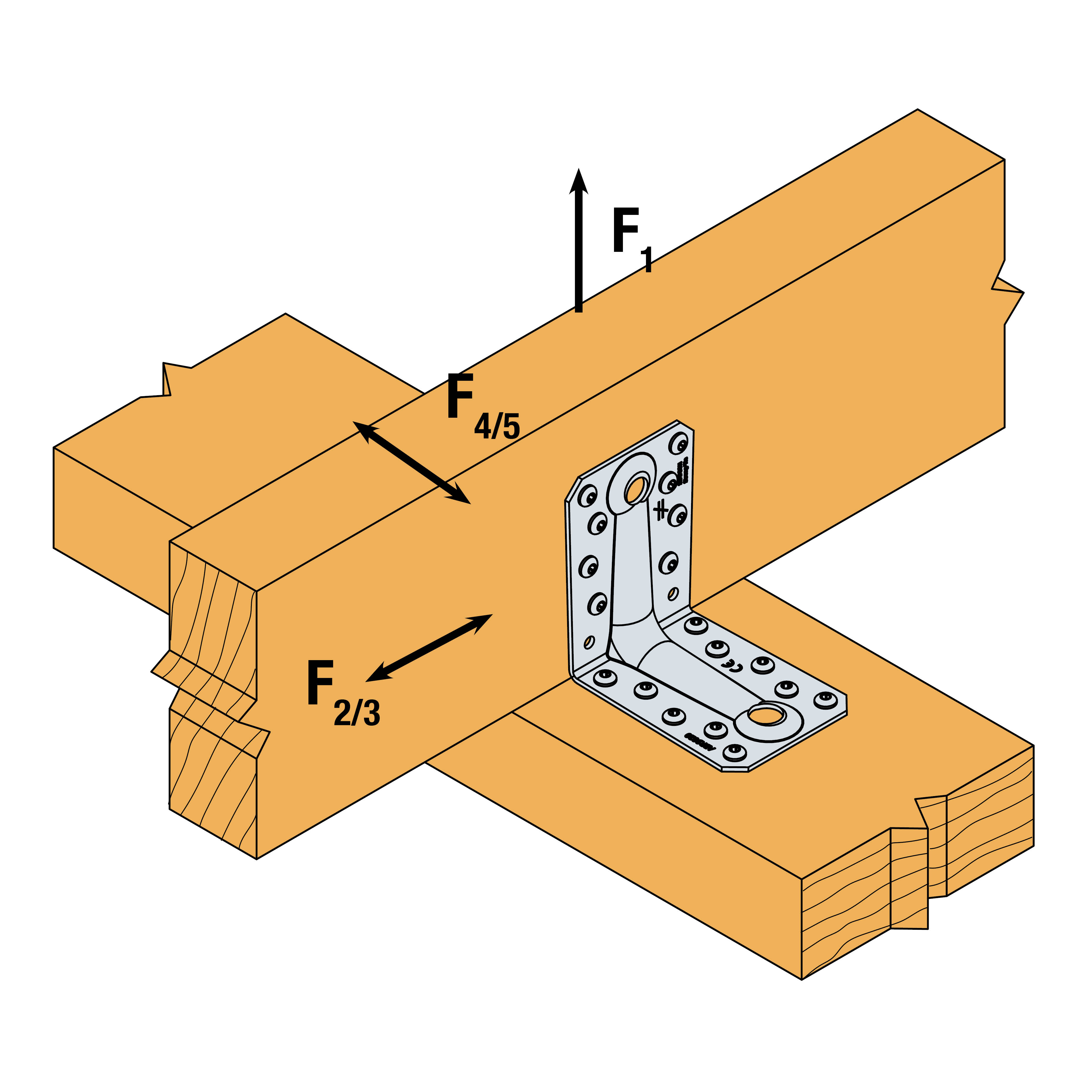

F1 : trekkracht loodrecht op de hartlijn van de beugel
Bijzonder geval van bevestiging met één enkel hoekijzer :

  • Als de volledige constructie de rotatie van de gording of kolom verhindert, is de treksterkte gelijk aan de helft van de voor twee hoekijzers opgegeven waarde,
  •  Zo niet, dan hangt de treksterkte van de verbinding af van de afstand «f» tussen het verticale contactvlak en het belastingaangrijppunt. Ga naar www.simpson.fr voor meer informatie over de bijbehorende belastingen.

F2 en F3 : zijdelingse afschuifkracht
Bijzonder geval van bevestiging met één enkel hoekijzer :

  • De in aanmerking te nemen sterktewaarde is gelijk aan de helft van de voor twee hoekijzers opgegeven waarde.

F4 en F5 : dwarskracht gericht naar of tegengesteld aan het hoekijzer

  • De verbindingssterkte hangt af van de afstand «e» tussen de voet van het hoekijzer en het belastingaangrijppunt,
  • Neem contact met ons op voor meer informatie over de bijbehorende belastingen.

Alleen de krachten F1, F2 en F3 voor verbindingen met twee hoekijzers komen aan bod in deze catalogus.
Neem contact met ons op voor meer informatie.

Certificering

Prestatieverklaring: DoP

Europese technische goedkeuring: ETA

eta-06-0106.pdf (13.43 MB)
