PPRC

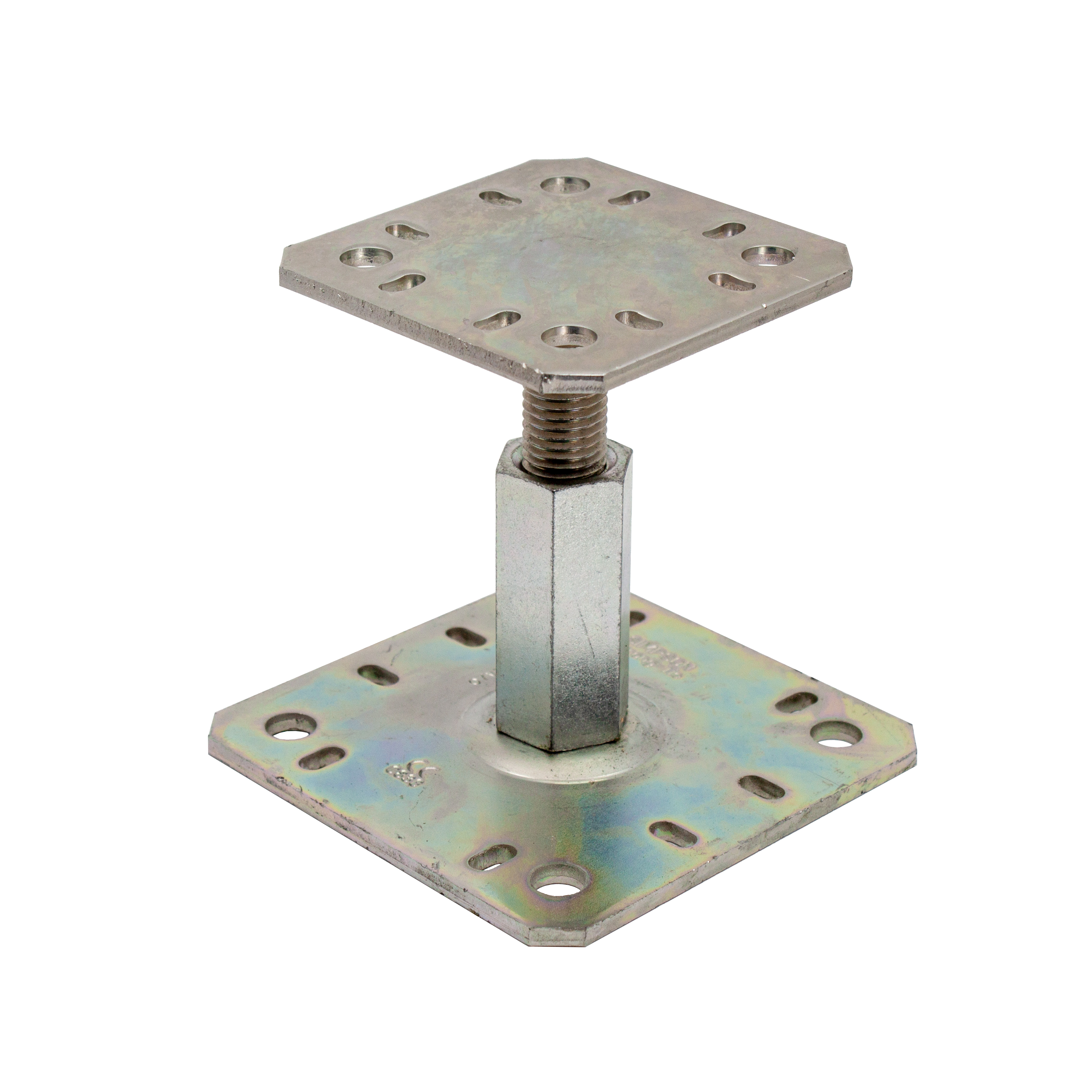

Verstelbare kolomvoeten

Deze kolomvoeten zijn verstelbaar in hoogte. Ze zijn eenvoudig en snel te monteren en kunnen in situ versteld worden.

Technisch gegevensblad

CE-Markering

ETA

Gebruiksklasse 2

Elektrolytisch verzinkt staal

Product Details

Afbeeldingen

Kenmerken

Materiaal

Staal S235JR overeenkomstig NF EN 10025,
Geel iriserende elektrisch verzinkte afwerking (zonder chroom VI) volgens NF EN ISO 2081,
Dikte : 5 mm.

Voordelen

PPRC kan na de plaatsing versteld worden,
Geen enkele machinale bewerking nodig.

Toepassing

Ondergrond

Drager : massief hout, gelijmd gelamineerd hout, beton, ...
Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout, ...

Toepassingsgebieden

Luifelkolommen,
Pergola,
Veranda, ...

Technische gegevens

Afmetingen

Afmetingen

Referentie	Afmetingen en karakteristieke waarden [mm]							Boorgaten		Boorgaten plaatje
Referentie	A	B	D	E	F	G	t	Diameter 12	Ø6x12	Diameter 12	Ø6x12
PPRC	100	100	130	130	100 - 150	30	5	4	8	4	8

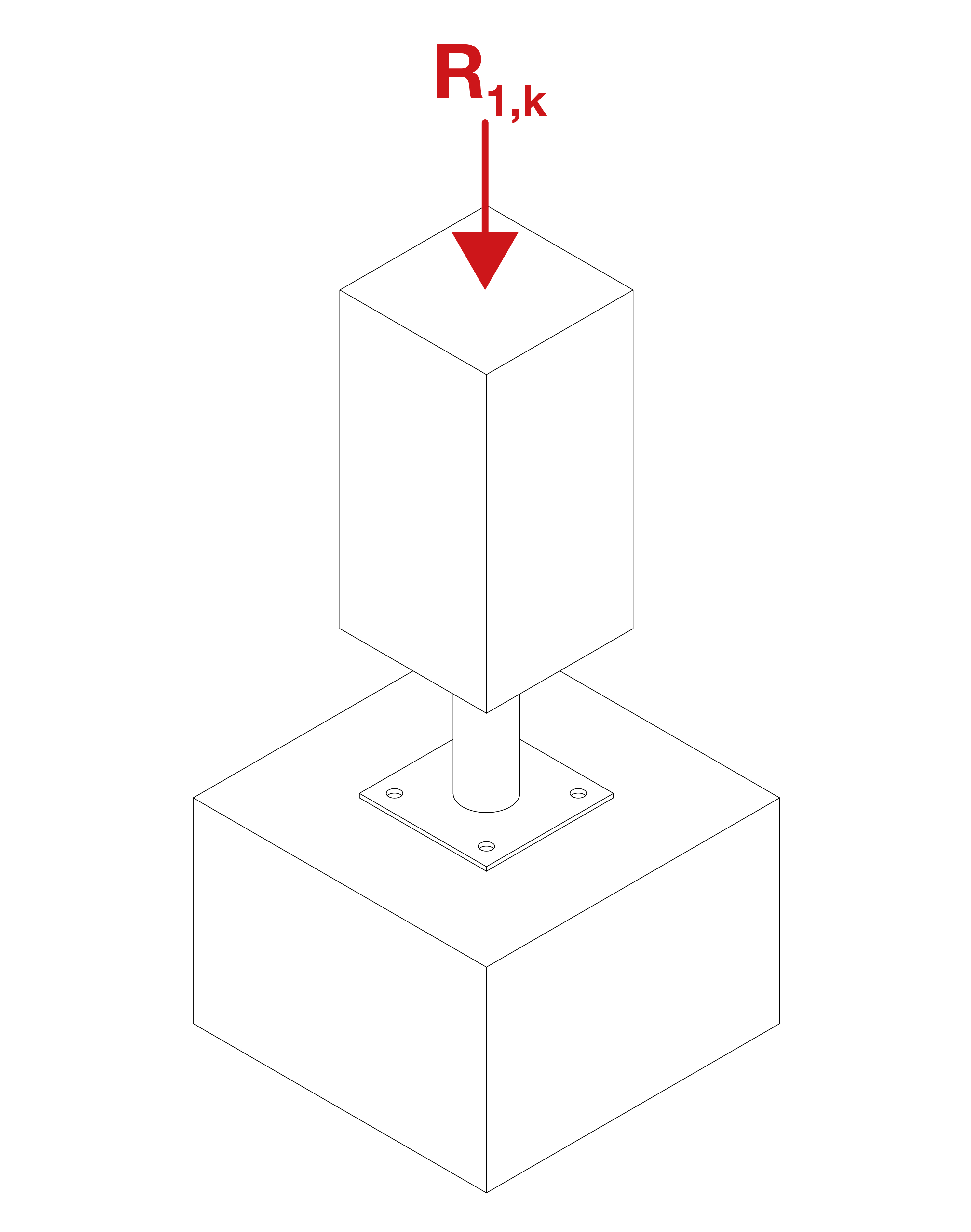

Karakteristieke waarden - Hout op Beton

Referentie	Bevestigingen				Karakteristieke waarden - Hout C24 [kN]
	Op de kolom		Op beton		R_1,k
	Aantal	Typ	Aantal	Typ	R_1,k
PPRC	4	Ø10	4	Ø10*	51.1 / kmod^0.5

*Zie het assortiment verankeringen Simpson Strong-Tie toe de meest geschikte oplossing te kiezen. De algemene oplossingen van verankeringen. De keuze gebeurt afhankelijk van het type beton, het randafstand en afstand tussen verankeringen.

Vereenvoudigde karakteristieke waarden - Hout op beton

Referentie	Bevestigingen				Vereenvoudigde karakteristieke waarden - Hout C24 [kN]
	Op de kolom		Op beton		R_1,k**
	Aantal	Typ	Aantal	Typ	R_1,k**
PPRC	4	Ø10	4	Ø10*	61

** Zie het assortiment verankeringen Simpson Strong-Tie toe de meest geschikte oplossing te kiezen. De algemene oplossingen van verankeringen. De keuze gebeurt afhankelijk van het type beton, het randafstand en afstand tussen verankeringen.

Installatie

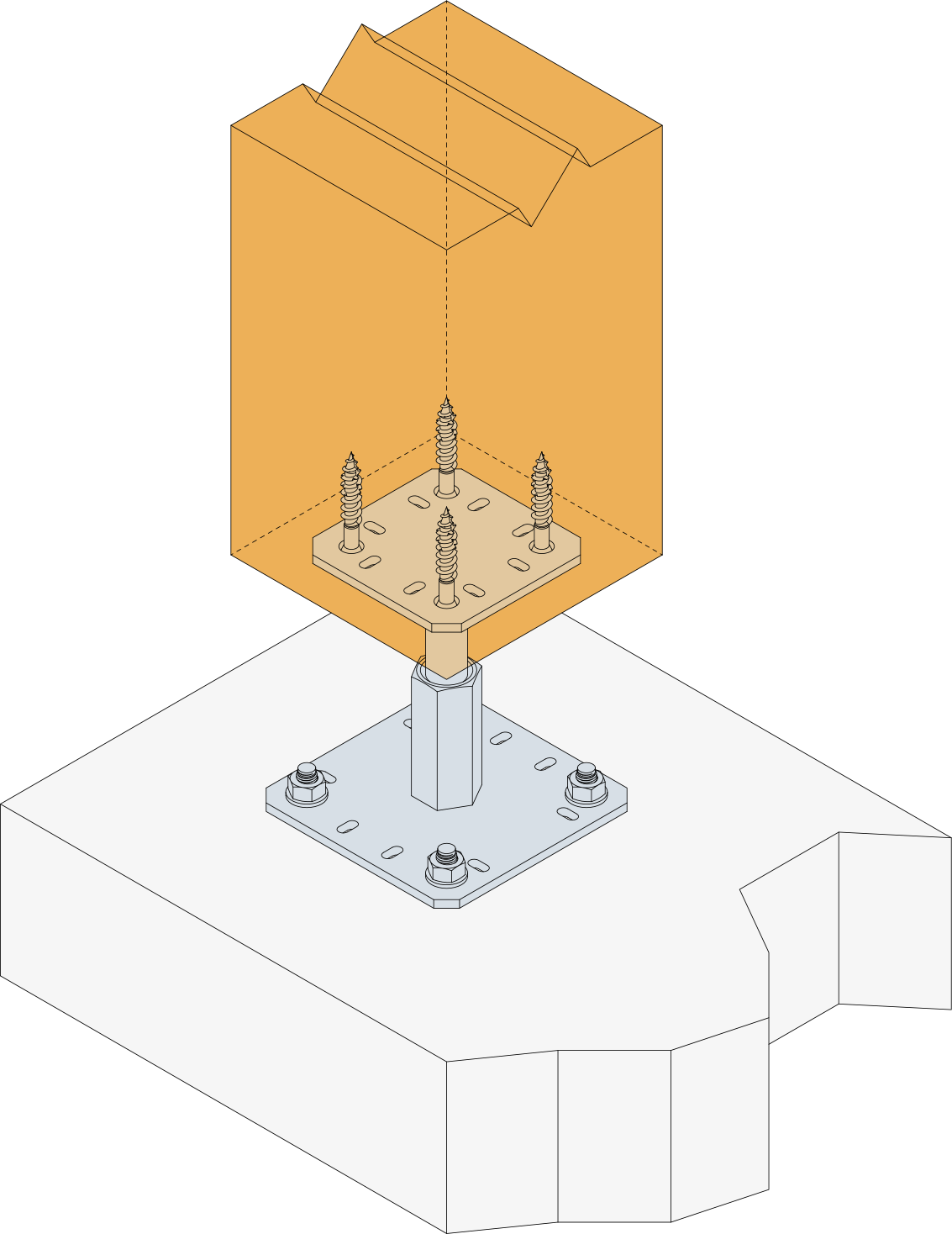

Bevestigingen

Op houten kolom :

Houtdraadbouten LAG 10 x 80.
Schroef SSH Ø10 x 80 mm

Op beton :

Mechanische verankering : doorsteekanker FM 753 EVO M10x78/5 of alternatief FM-753 M10x75/5 3DG (Coating geschikt voor buitengebruik),
Chemische verankering : hars AT-HP + draadstang LMAS M10-120/25.

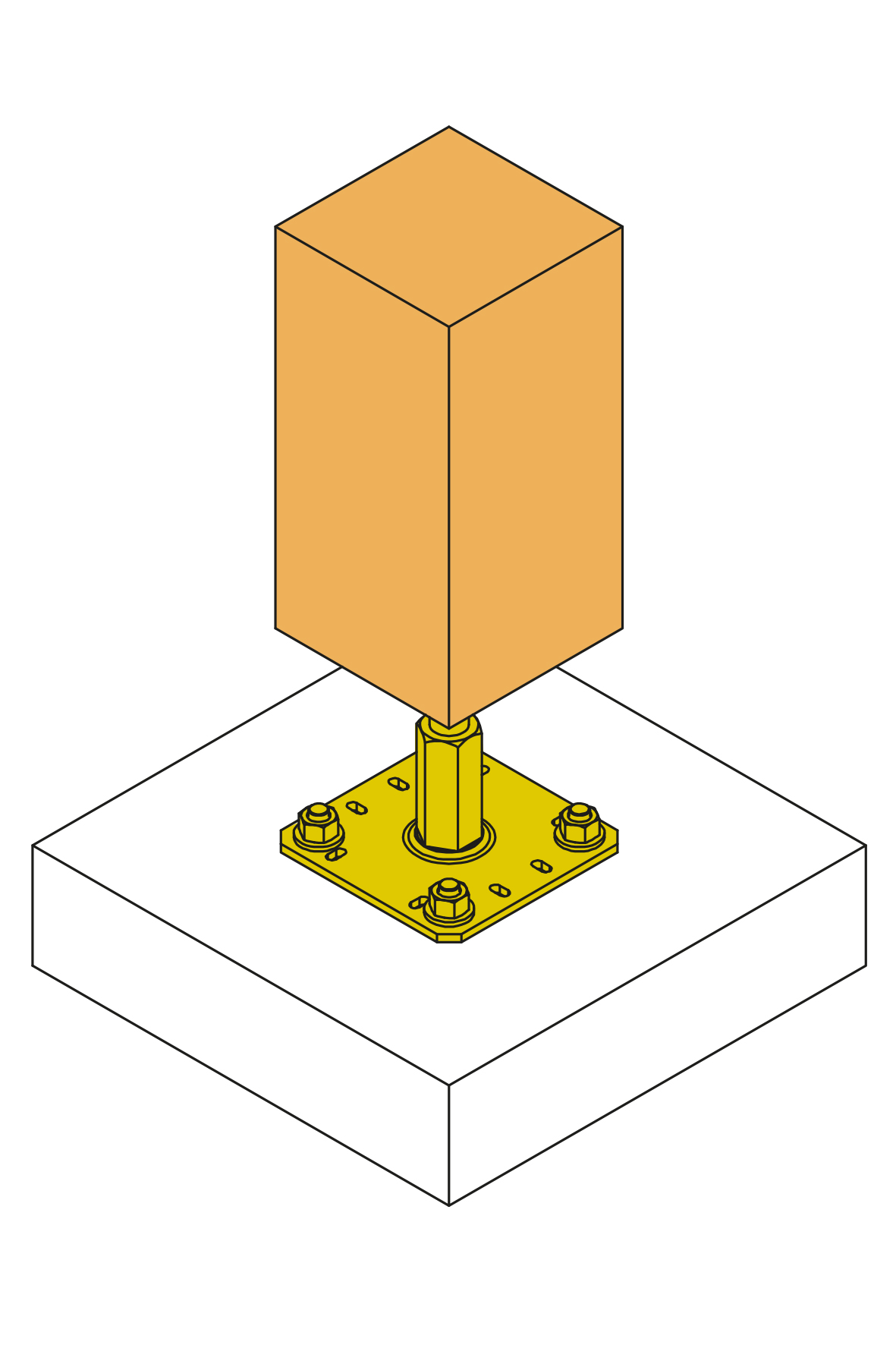

Plaatsing

Bovenaan :

Plaats het bovenste plaatje van de kolomvoet onder de kolom.
Bevestig dit plaatje aan de kolom met behulp van houtdraadbouten LAG of SSH (voorboren noodzakelijk).

Onderaan :

Positioneer de kolom verticaal in de constructie.
Identificeer de positie van de verankeringen in de grond op de ondergrond.
Boor verticaal door de ondergrond met een diameter en diepte zoals aanbevolen voor de gekozen bevestigingen.
Bevestig het onderste plaatje aan de grond met behulp van geselecteerde verankeringspluggen.
