Te verankeren enkele kolomvoeten met plaatje

Het plaatje dient om de kolom te verankeren en tegen verrotting te beschermen.

Technisch gegevensblad
CE-Markering
ETA
Gebruiksklasse 3
Buiten
Verzinkt staal

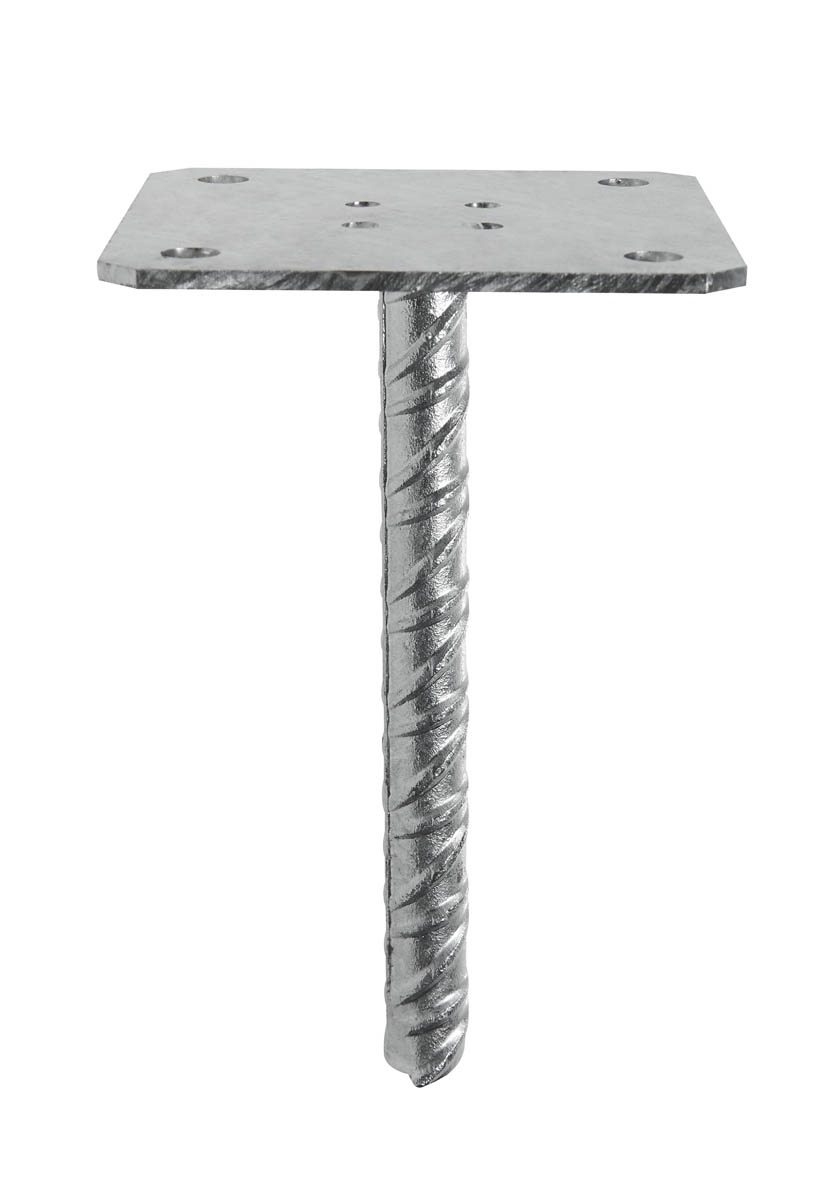

PPSP face.jpg

Product Details

Afbeeldingen


Kenmerken

Materiaal

  • Staal S235JR overeenkomstig NF EN 10025,
  • Thermisch verzinkte afwerking overeenkomstig NF EN ISO 1461.

Voordelen

  • Er zijn meerdere plaatjesafmetingen beschikbaar, om die aan de doorsneden van de houten kolommen te kunnen aanpassen,
  • Instelbare hoogte dankzij te verankeren stang.

Toepassing

Ondergrond

  • Drager : beton,
  • Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout.

Toepassingsgebieden

  • Luifelkolom,
  • Pergolakolom,
  • Verandakolom.

Technische gegevens

Afmetingen


Afmetingen en karakteristieke waarden

Referentie Afmetingen en karakteristieke waarden [mm] Boorgaten
A B F G t Ø11 Diameter 12
PPSP7070702001644-
PPSP9090902001644-
PPSP100100100200204-4
PPSP130130130200204-4

Vereenvoudigde karakteristieke waarden - Hout op beton

Referentie Bevestigingen Vereenvoudigde karakteristieke waarden - Hout C24 [kN]
Op de kolom R1,k**
Aantal Typ
PPSP704Ø1032.8
PPSP904Ø1034.9
PPSP1004Ø1044.2
PPSP1304Ø1044.2

** The published characteristic capacity is based on medium term load duration and service class 3 according to EC5 (EN 1995). For other load duration and service class, please refer to the ETA to get more accurate capacities.

Characteristic capacities - Timber to concrete

Referentie Bevestigingen Characteristic capacities - Timber C24
Op de kolom R1,k
Aantal Typ
PPSP704Ø10min (29,4/kmod^0,5 ; 30,4/kmod)
PPSP904Ø10min (31,2/kmod^0,5 ; 30,4/kmod)
PPSP1004Ø10min (39,7/kmod^0,5 ; 41,2/kmod)
PPSP1304Ø10min (39,7/kmod^0,5 ; 41,2/kmod)

Installatie

Installatie

Bevestigingen

Op kolom :

  • Houtdraadbouten Ø 10 mm.
  • schroef SSH Ø10x 80 mm

Op beton :

  • De wapeningsstaaf wordt verankerd met hars AT-HP.

Plaatsing

Bovenaan :

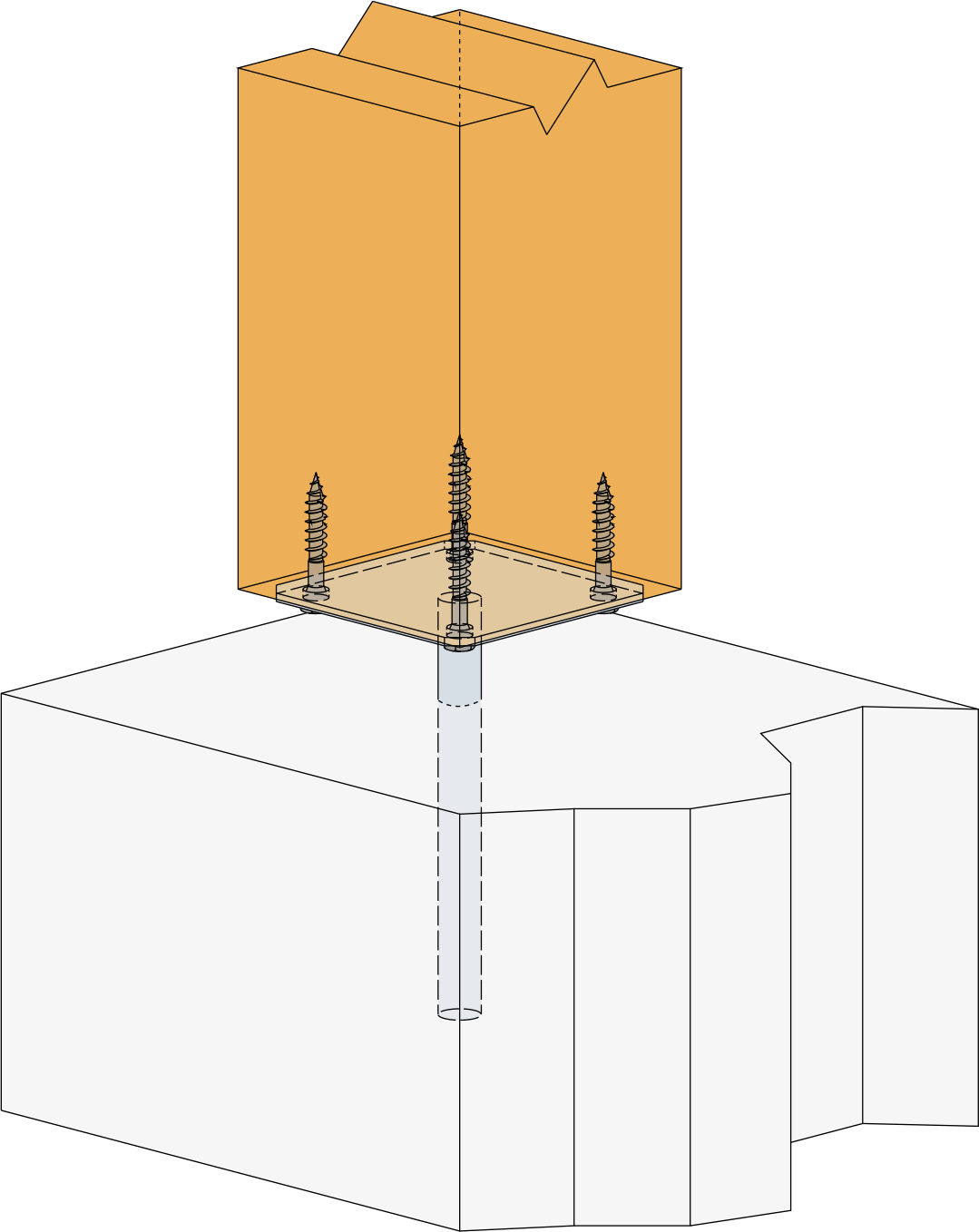

  1. Plaats het bovenste plaatje van de kolomvoet onder de kolom.
  2. Bevestig dit plaatje aan de kolom met behulp van houtdraadbouten LAG (voorboren noodzakelijk).

Onderaan :

  1. Bevestig de kolomvoet aan de kolom.
  2. Boor verticaal door de ondergrond met de aanbevolen diameter en diepte.
  3. Plaats de kolom en voltooi de bevestiging aan de grond door middel van verankering.
  4. De kolomvoet kan ook worden verzonken in beton op het ogenblik dat het beton wordt gestort.

Certificering

Prestatieverklaring: DoP

nl-dop-e07-0285-07.pdf (118.38 KB)
nl-dop-e07-0285-06.pdf (118.55 KB)
nl-dop-e07-0285-issue-5.pdf (116.54 KB)
nl-dop-e07-0285-issue-4.pdf (116.6 KB)
nl-dop-e07-0285.pdf (77.72 KB)

Europese technische goedkeuring: ETA

eta-07-0285-2021-12-09.pdf (8.11 MB)
eta070285-sst-pb-hd-r6-2018.pdf (8.84 MB)
