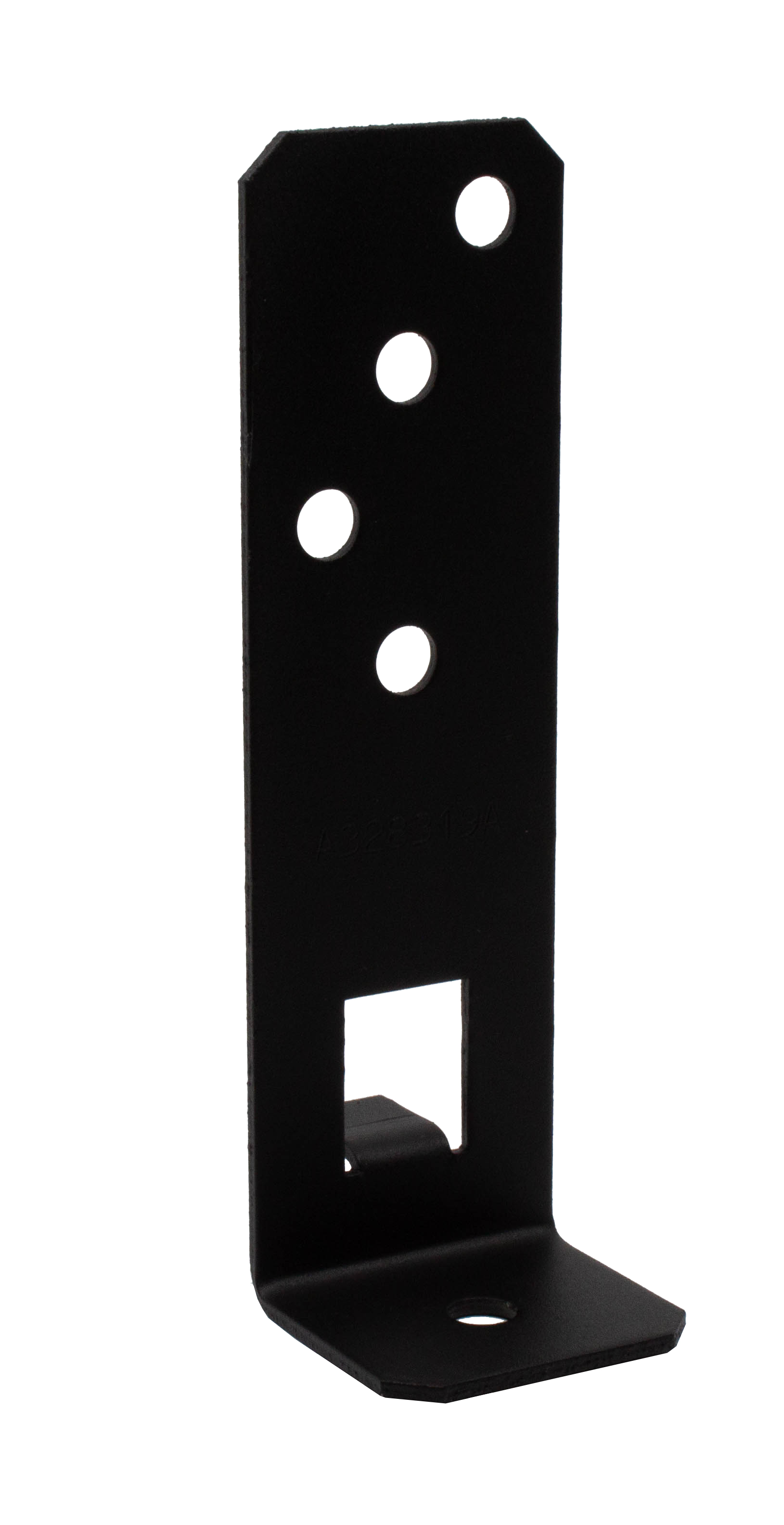

PPG60/25PB

Kolomvoet uit de tuinproducten verstelbaar in de breedte - Zwarte afwerking

De PPG60/25 is een kolomvoet uit de tuinproducten, verstelbaar in de breedte naargelang van de doorsnede van de kolom. Zo biedt hij veelzijdige montagemogelijkheden.

Technisch gegevensblad
Gebruiksklasse 3
Buiten
Staal RAL 9005

Product Details

Afbeeldingen

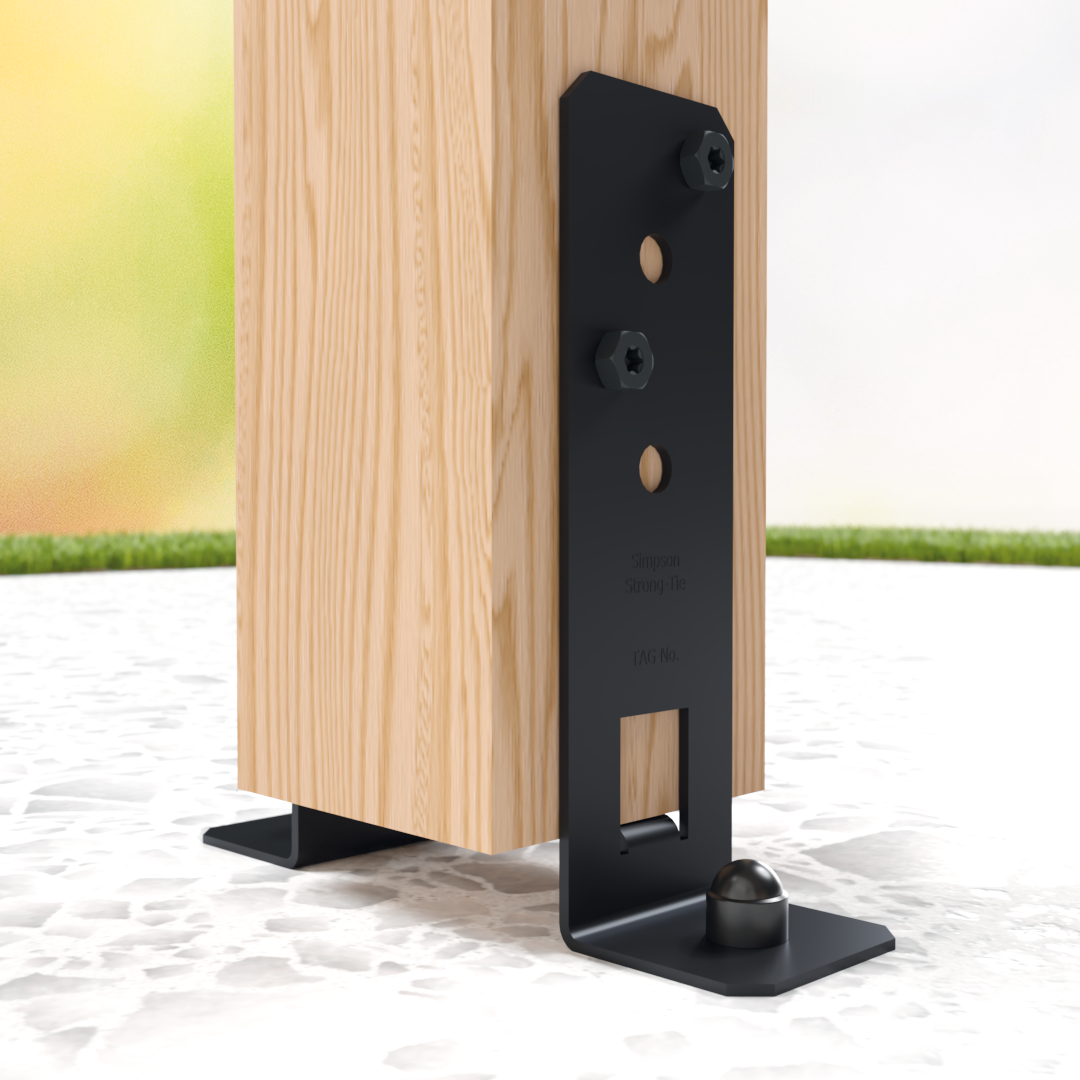

C_PPG_CovArt_Pho_Prod_Hero-1080_EU_EU_CO

Kenmerken

Materiaal

  • Staal S235JR overeenkomstig NF EN 10025,
  • Thermische verzinking overeenkomstig NF EN ISO 1461.

Voordelen

  • Perfect geschikt voor buitentoepassingen en,
  • Voldoet hij aan de eisen van gebruiksklasse 3.

Toepassing

Ondergrond

  • Drager : massief hout, gelijmd-gelamineerd hout, beton,
  • Gedragen bouwdeel : massief hout, composiethout, gelijmd-gelamineerd hout.


Toepassingsgebieden

  • Paalwerk, voorportalen of portieken,
  • Tuinaanleg, ...

Technische gegevens

Afmetingen


Afmetingen en karakteristieke waarden

Referentie Afmetingen en karakteristieke waarden [mm] Boorgaten
A B C D t Plaatje boven Plaatje
Ø12 Ø12
PPG60/25PB200556025341

Installatie

Installatie

Bevestigingen

  • Op houten kolom : Bouten Ø10, SSH Ø10
  • Op beton : Mechanische verankering: doorsteekanker WA M10-78/5.

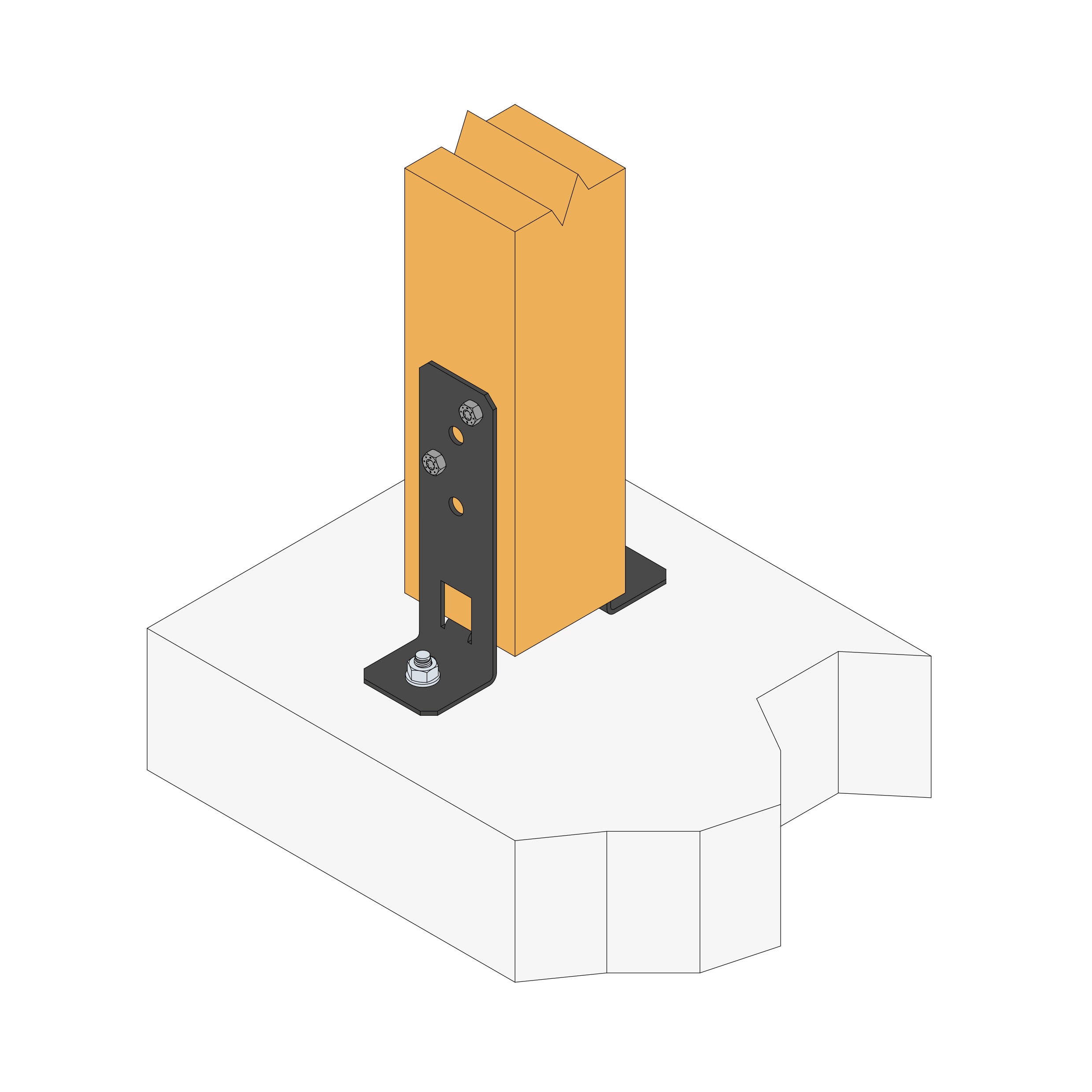

Installation

  1. Bevestig de kolom aan 2 of 4 kolomvoeten met behulp van de gekozen bevestigingen.
  2. Positioneer de kolomvoeten op de betonplaat.
  3. Teken de positie van de verankeringen in de grond af op het beton.
  4. Boor verticaal door de ondergrond met een diameter en diepte zoals aanbevolen voor de gekozen bevestigingen.

Voor vierkante kolommen met een doorsnede tot 150x150 mm moeten 2 kolomvoeten worden geplaatst. Voor grotere doorsneden (maximaal 250x250) wordt de plaatsing van 4 voeten per kolom aanbevolen.

Verwante producten

Downloads

  • Design Series

    Design Series

    Met strakke lijnen en een esthetisch mooie zwarte poedercoatingafwerking wordt een perfecte resultaat neergezet voor alle projecten rondom het huis en in de tuin. Met de garantie van een jarenlange bescherming tegen weersinvloeden.
