Dit sjabloon is nuttig bij volle schroefdraad- of sarkingschroefreeksen (ESCRFTZ, ESCRFTC, ESCRFT, ESCRT2R), aangezien de schroefhoek meestal 45° of 60° is.
Hij kan echter worden gebruikt voor elk type schroef dat langer is dan 100 mm voor een 45° configuratie, en langer dan 140 mm voor een 60° configuratie.
Met dit sjabloon kunnen de schroeven gemakkelijk onder de vereiste hoek worden geplaatst en wordt ervoor gezorgd dat de belasting wordt opgenomen zoals verwacht.
Deze mal is verkrijgbaar in 2 versies:
- Voor rechtshandigen (rechtshandige schroevendraaier en linkshandige mal) : artikelcode = GSCREW4560-R
- Voor linkshandig gebruik (linkshandige schroevendraaier en rechtshandige mal) : artikelcode = GSCREW4560-L
Compatibele schroef afmetingen :
Minimale schroeflengte
Alfahoek
(Ø8 Ø10 en Ø12)
SSH Ø12 "hefring" serie
45°
100 mm
120 mm
60°
140 mm
160 mm
Toepassing
Waar te gebruiken
Draagbalk naar balk verbinden met kruisschroeven (45° schroeven),
Plaatsing van klangen op dakisolatie (sarking) (60°),
Montage van CLT panelen (vloer tot vloer) (45°) ...
Steun
Massief hout,
Composiet hout,
Gelijmd gelamineerd hout...
Technische gegevens
Afmetingen
Afmetingen
Referentie
Afmetingen [mm]
A
B
C
Dikte
GSCREW4560-R
170
120
65
3
GSCREW4560-L
170
120
65
3
Installatie
Installatie
Installatie :
1. Prik met de hand de schroef vast, op de gewenste plaats in de beugel, om het verschuiven bij het vastschroeven te beperken.
2. Plaats de sjabloon op het vast te zetten element. Het sjabloon is voorzien van verschillende geometrische markeringen waarmee deze correct ten opzichte van de steun kan worden gepositioneerd (45° linkse schroef, 45° rechtse schroef, 90° schroef),
3. Optioneel: Het sjabloon kan op de steun worden bevestigd met schroeven van Ø5 mm om het te stabiliseren alvorens de schroeven van Ø8 tot Ø12 mm in te brengen,

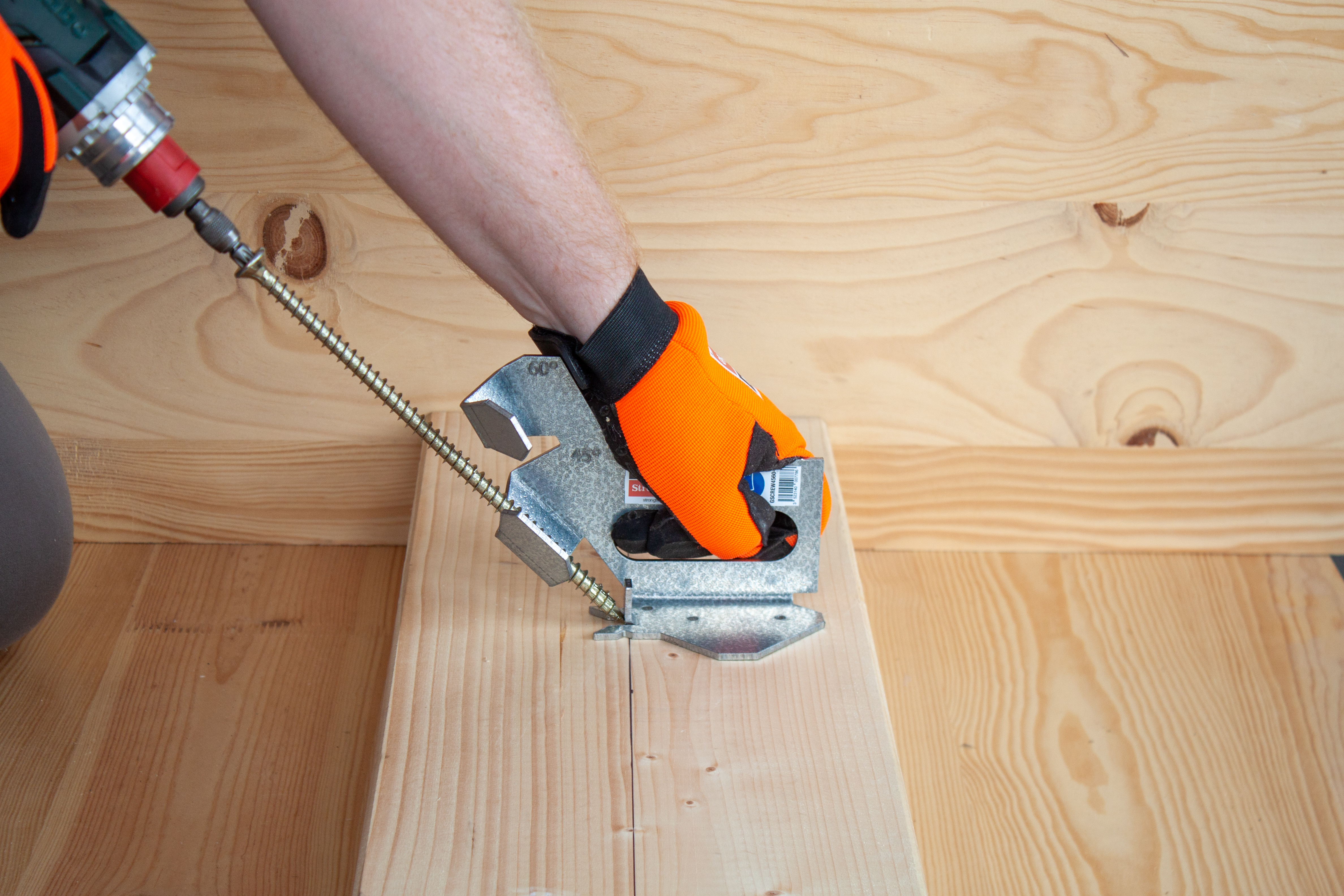

4. Plaats de schroef in de sjabloon onder de gewenste hoek 45° of 60°,
5. Plaats de schroef met een schroevendraaier door deze tegen de aanslag aan de schroefpunt te drukken en druk het lichaam tegen het kanaal om een zo nauwkeurig mogelijke hoek te verkrijgen.
