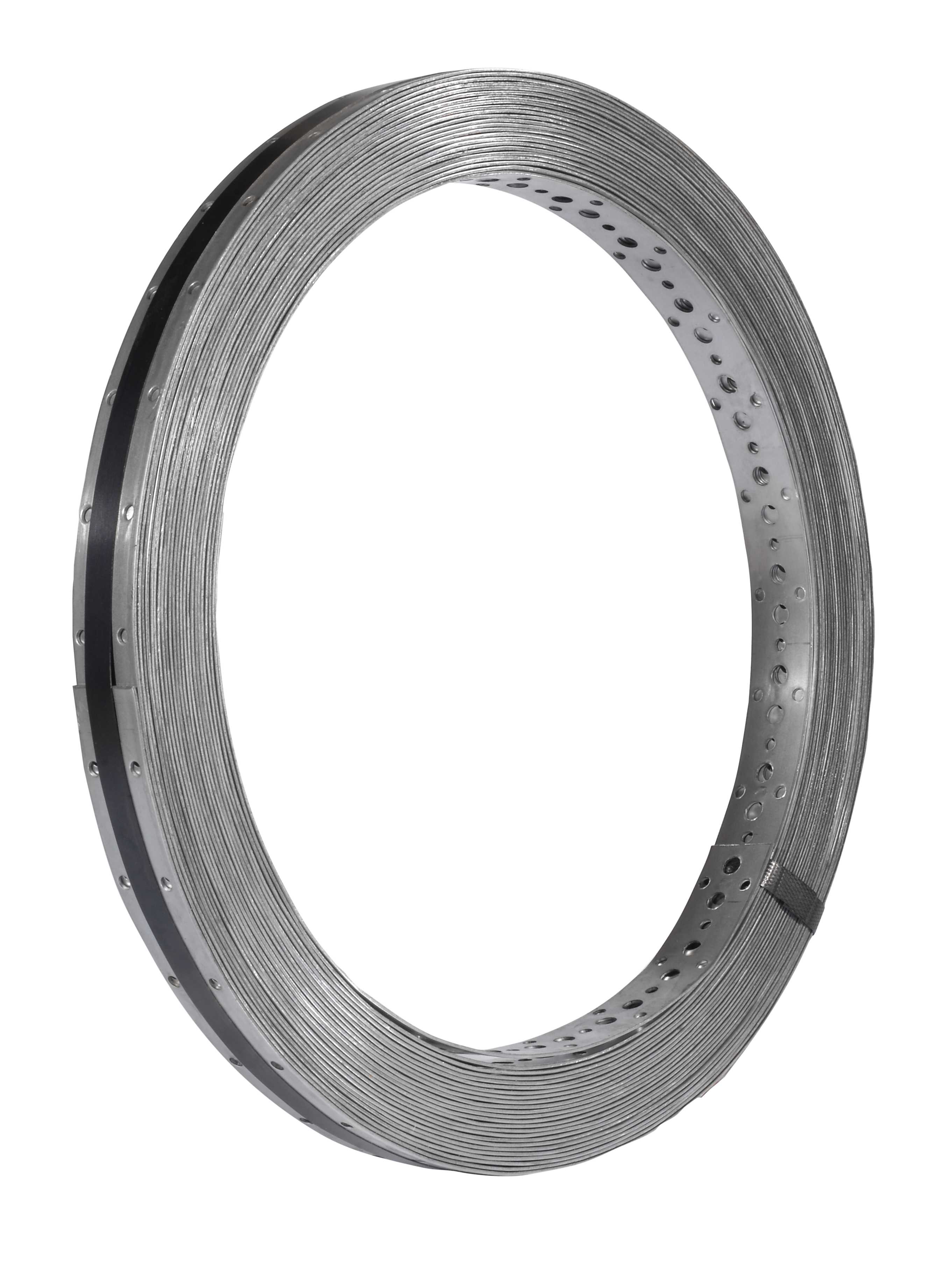

Geperforeerd bandijzer

Bandijzer maakt het mogelijk knikproblemen in kapconstructies op te lossen en is specifiek geschikt voor kapspanten. Bandijzer kan op talloze manieren geplaatst worden.

CE-Markering
Gebruiksklasse 2
Binner
Gegalvaniseerd staal Z275

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
  • Dikte : van 1 tot 2 mm naargelang van het model.

Voordelen

  • Gebruiksvriendelijke plaatsing,
  • Belastingsterkte tegen opwaartse drukkracht.

Toepassing

Ondergrond

  • Drager : massief hout, composiethout, gelijmd gelamineerd hout, staal, beton,
  • Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout, staal- of pvc-profielen.

Toepassingsgebieden

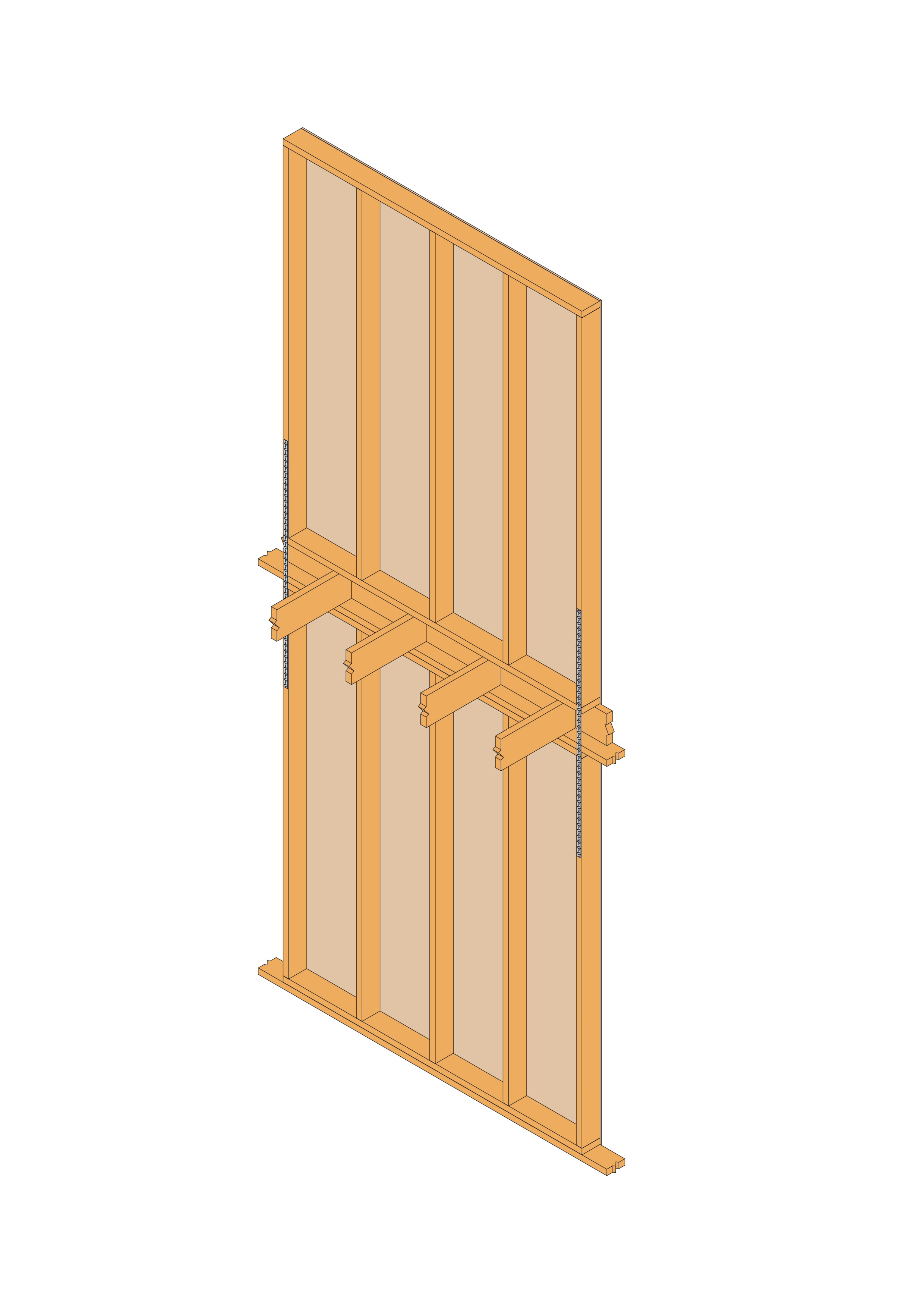

  • Knikbeveiliging van houten gevelbekleding en kapconstructies,
  • Kokerbevestiging,
  • Uitvoering van diverse verbindingen.

Technische gegevens

Afmetingen

Afmetingen en karakteristieke waarden

Referentie Afmetingen Boorgaten Minimumdoorsnede 19.3 mm² [mm²] Gewicht [kg]
Breedte [mm] Totale lengte [m] Dikte [mm] Rond Rond
FP20/1/1020101Ø5Ø7101.4
FP20/1/5020501Ø5Ø7108
FP20/1/100201001Ø5Ø71012.5
FP30/1.5/1030101.5Ø5Ø8303.1
FP30/1.5/2530251.5Ø5Ø8308
FP30/1.5/5030501.5Ø5Ø83015
FP40/2/1040102Ø5Ø8605.7
FP40/2/2540252Ø5Ø86014
FP40/2/5040502Ø5Ø86028
FP60/1/2560251Ø5Ø84511
FP60/2/1060102Ø5Ø8908.4
FP60/2/2560252Ø5Ø89022

De karakteristieke waarden in de bovenstaande tabel komen overeen met de maximale treksterkte van het bandijzer (belastinggrens van het staal). Deze waarden moeten met de bevestingingssterkte vergeleken worden.

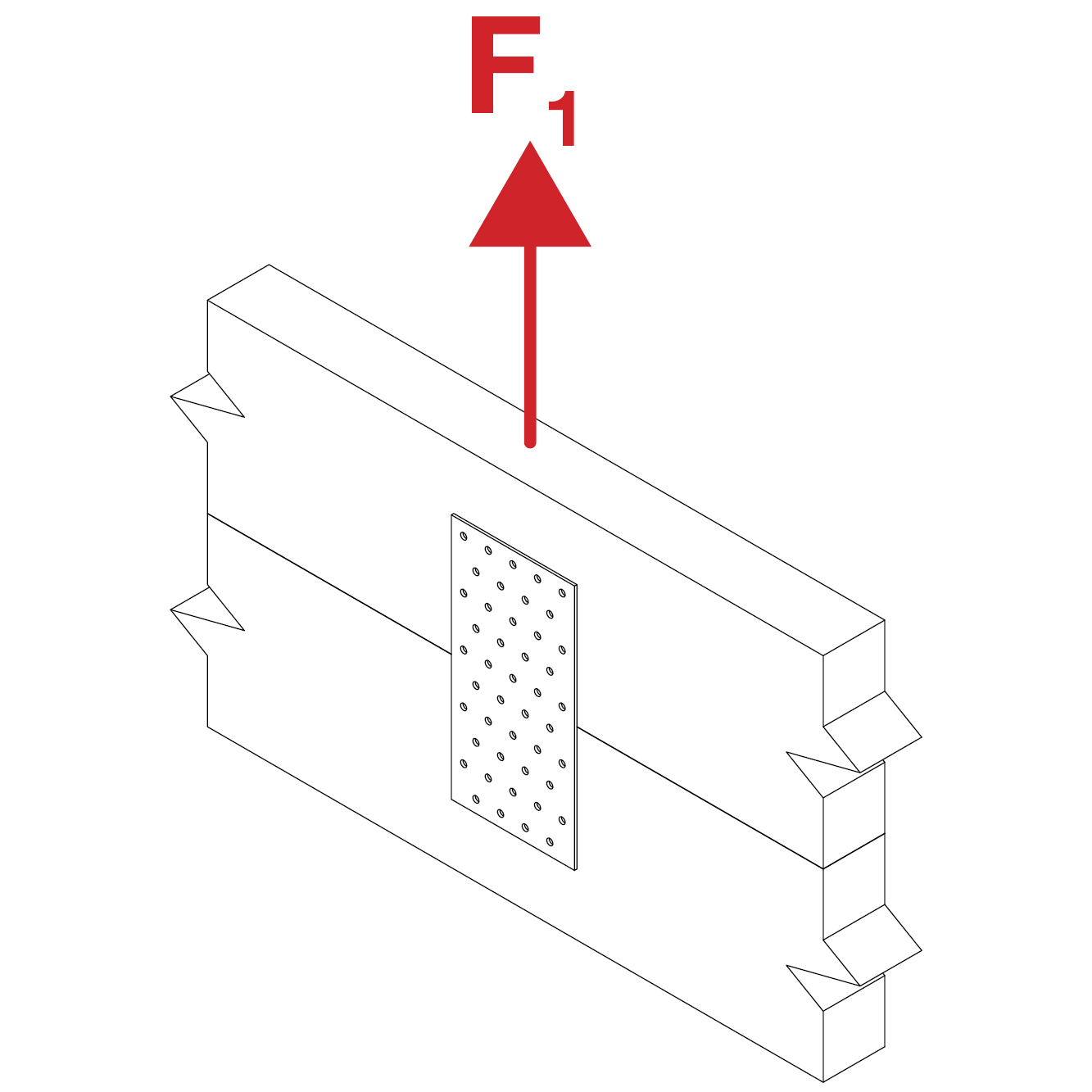

Karakteristieke waarden

Referentie Karakteristieke waarden - Hout C24 [kN]
R1,k*
Max. waarde CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
FP20/1/102,97/ kmod1,66 x n1,83 x n2,22 x n2,36 x n
FP20/1/502,97/ kmod1,66 x n1,83 x n2,22 x n2,36 x n
FP20/1/1002,97/ kmod1,66 x n1,83 x n2,22 x n2,36 x n
FP30/1.5/108,91 / kmod1,66 x n1,83 x n2,22 x n2,36 x n
FP30/1.5/258,91 / kmod1,66 x n1,83 x n2,22 x n2,36 x n
FP30/1.5/508,91 / kmod1,66 x n1,83 x n2,22 x n2,36 x n
FP40/2/1017,8 / kmod1,66 x n1,83 x n2,22 x n2,36 x n
FP40/2/2517,8 / kmod1,66 x n1,83 x n2,22 x n2,36 x n
FP40/2/5017,8 / kmod1,66 x n1,83 x n2,22 x n2,36 x n
FP60/1/2513,36 / kmod1,66 x n1,83 x n2,22 x n2,36 x n
FP60/2/1026,73 / kmod1,66 x n1,83 x n2,22 x n2,36 x n
FP60/2/2526,73 / kmod1,66 x n1,83 x n2,22 x n2,36 x n

* R1,k wordt berekend op basis van de sterkte van de nagels en mag niet meer bedragen dan de maximumwaarde.

n = effectief aantal nagels op een rij volgens Eurocode 5 8.3.1.1 (8)

Installatie

Installatie

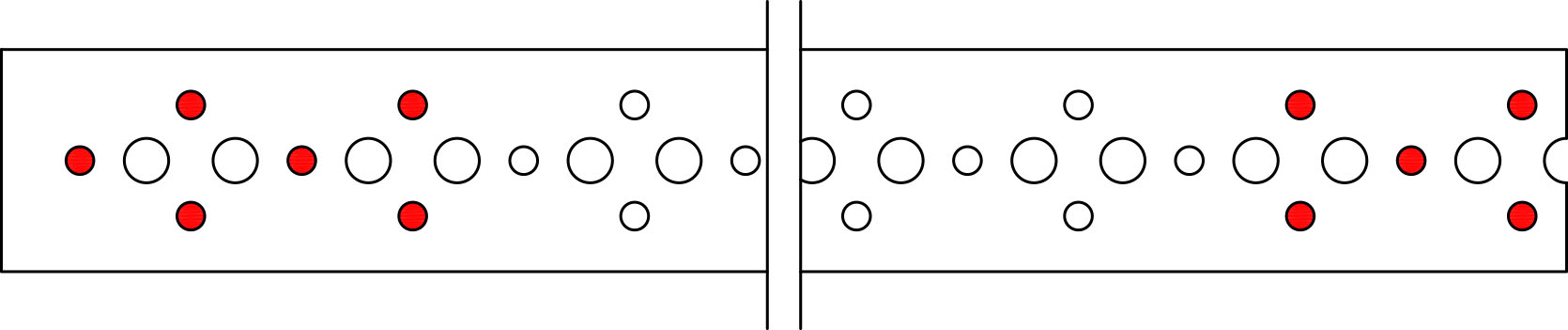

Bevestigingen

Op hout :

  • Ringnagels CNA Ø 4,0,
  • Rvs ringnagels PCRIX Ø 4,0.

Op beton :(volgens bandijzer)

  • Mechanische keilpluggen,
  • Chemische pluggen.

Op staal : (volgens bandijzer)

  • Bouten,
  • Klinknagels,
  • Bouten met hoge sterkte.

Plaasting

Gebruik van een spanner voor bandijzer BANSTR :

  1. Nagel het bandijzer op een van de houten elementen.
  2. Span het bandijzer op het volgende element met behulp van het hulpstuk BANSTR.
  3. Nagel het bandijzer op dit houten element.
  4. Herhaal de bewerking tot aan het laatste element en vernagel het.

Gebruik van een spanner voor bandijzer FMBS :

  1. Nagel een eerste gedeelte bandijzer op een van de houten elementen.
  2. Nagel een tweede gedeelte bandijzer op een tweede houten element.
  3. Bevestig het andere uiteinde van die twee bandijzers aan de spanner FMBS om ze aan elkaar te verbinden in het midden van de diagonaal.
  4. Span het geheel aan door middel van schroefdraad van de spanner.

Certificering

Prestatieverklaring: DoP
