Verstevigde hoekijzers
Verstevigde hoekijzers zijn geschikt voor draagstructuren in de vakwerk- en houtskeletbouw.
CE-Markering
ETA
Gebruiksklasse 2
Binner
Gegalvaniseerd staal Z275
Product Details
Afbeeldingen
Kenmerken
Toepassing
Technische gegevens
Afmetingen
Afmetingen
| Referentie | Afmetingen en karakteristieke waarden [mm] | flens B | Boorgaten in drager | Box Quantity | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø8,5 | Ø11 | Ø5 | Ø8,5 | Ø11 | ||
| AG40312 | 119 | 91 | 40 | 3 | 10 | 1 | 2 | 6 | 1 | 1 | 100 |

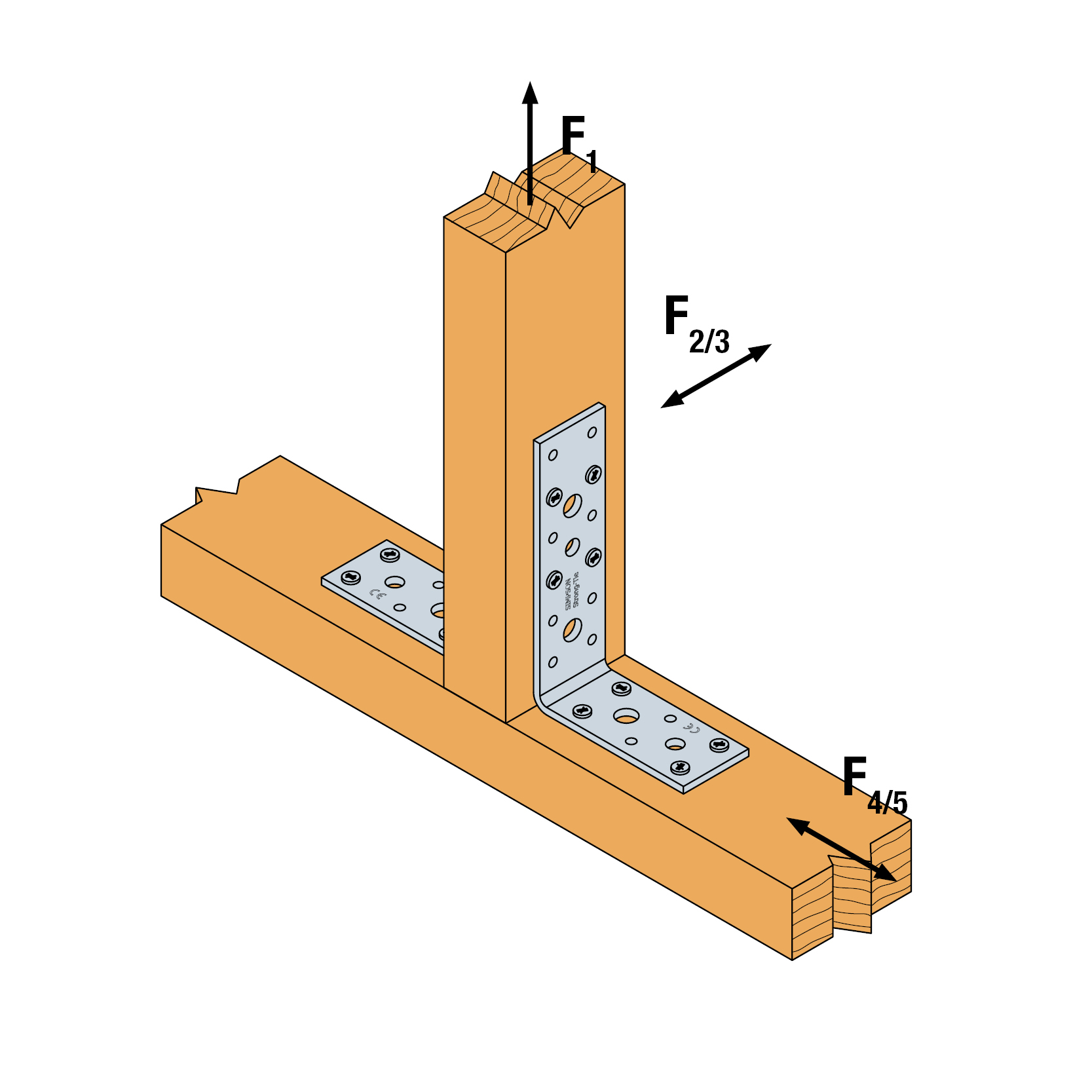

Product Capacities - Beam to Beam and Beam to Column
| Referentie | Bevestigingen | Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers [kN] | ||||||
|---|---|---|---|---|---|---|---|---|
| flens B | Boorgaten in drager | R1.k | R2.k = R3.k | R4.k = R5,k | ||||
| Aantal | Aantal | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
| AG40312 | 4 | 4 | 2.5 | 4.3 | 3 | 4.3 | 1.1 | 1.6 |
Om de weerstandswaarden voor een enkele beugel te verkrijgen, moeten de waarden in de bovenstaande tabel worden gedeeld door twee, op voorwaarde dat de ondersteunde balk in rotatie is vergrendeld. Raadpleeg onze ETA-06/0106 als de balk vrij kan draaien.

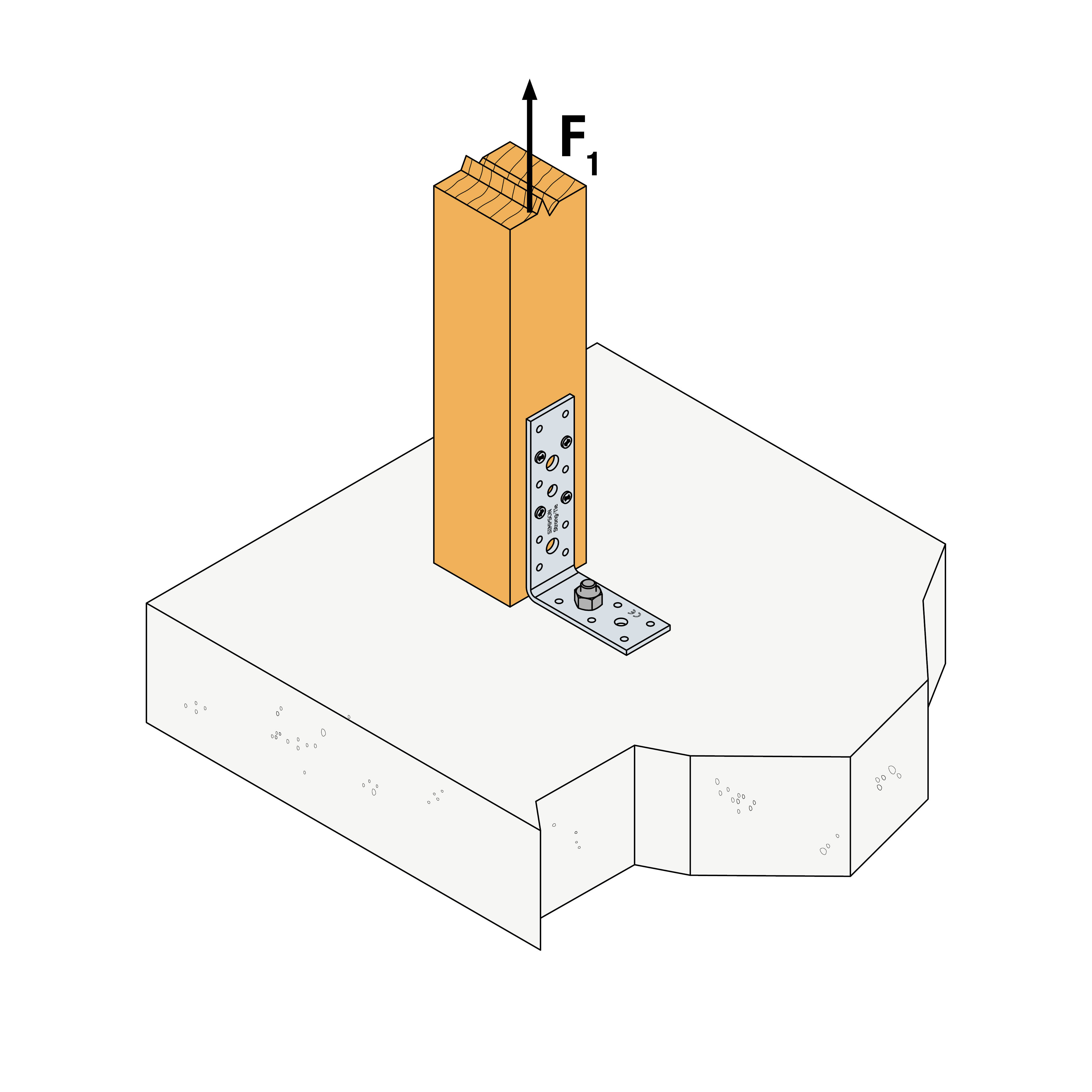

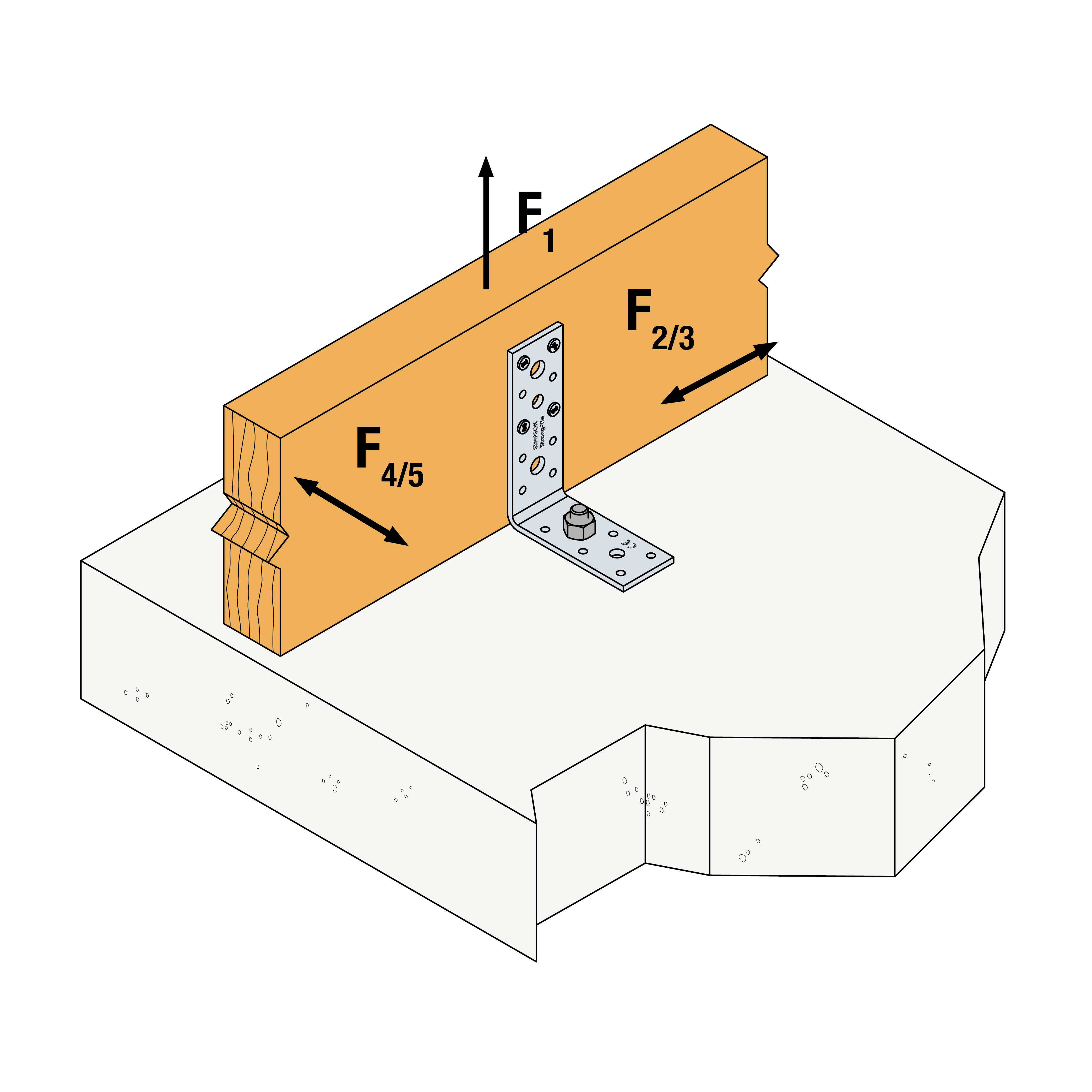

Product Capacities - Beam or Column to concrete
Table "Product Capacities - Beam or Column to concrete" cannot be displayed : no references available.
The load capacity belongs to a load group with the modification factor kmod.
1) R4/5,k is determined for beam width b = 75 mm and essentricity e = 130 mm. See ETA for other values of b and e.
If the overall structure prevents the rotation of the purlin, the load values R1,k and R2/3,k in an assembly with only one bracket equal to half of the given value in table 2. See ETA if the purlin is able to rotate.
The Bolt must have a characteristic withdrawal strength of min. 10 kN and used with a washer US60/60/6. In case of lower Bolt strengtf, the capacity must be reduced accordingly.
