ABF230

Verstelbaar hoekijzer voor houten plaat

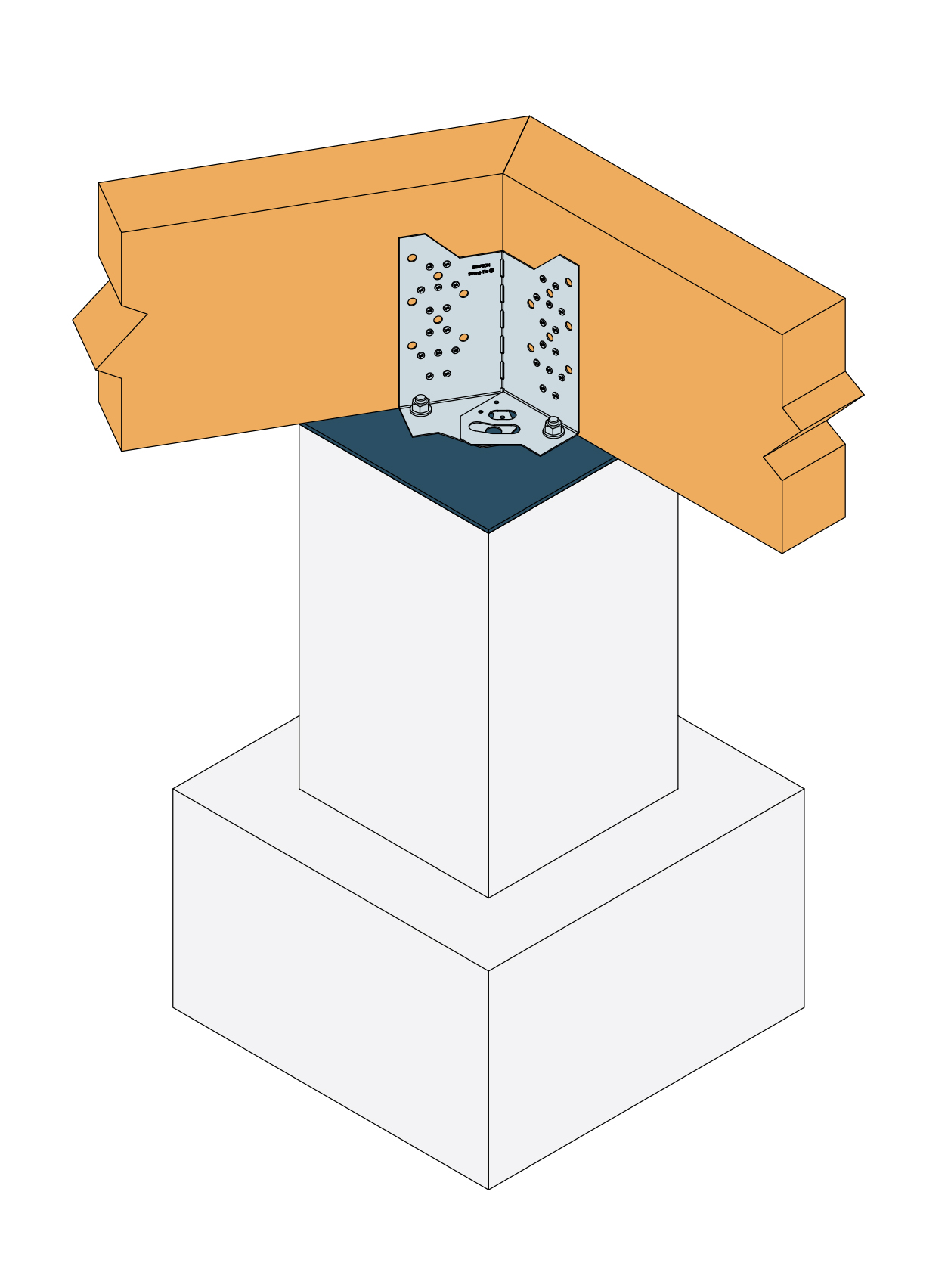

Met het hoekijzer ABF230 kunt u houten balken bevestigen om een dragende balklaag uit te voeren in de vorm van een houten plaat op een betonblok. Model ABF230 heeft een verstelbare hoek zodat u tussen de houten balken een binnenhoek van 90 tot 150° kunt uitvoeren. Visuele merktekens op het hoekijzer maken een gewenste hoekverstelling mogelijk.

Technisch gegevensblad
CE-Markering
ETA
Gebruiksklasse 2
Binner
Gegalvaniseerd staal Z275
ABF droit.jpg

Product Details

Afbeeldingen


Kenmerken

Materiaal

  • Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
  • Dikte : 1,5 mm.

Voordelen

  • In situ verstelbaar hoekijzer,
  • Bevestiging moduleerbaar volgens uitvoeringswijze,
  • Downloadbare montagehandleiding.



Toepassing

Ondergrond

  • Drager : betonblok,
  • Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout, ...

Toepassingsgebieden

  • Dit hoekijzer bevestigt 235 tot 310 mm hoge houten balken (gelijmd gelamineerd hout, massief hout enz.),
  • Op betonblokken en wordt voornamelijk gebruikt om balklagen rond houten platen uit te voeren.

Technische gegevens

Afmetingen


Afmetingen en karakteristieke waarden

Referentie Houtdoorsnede [mm]
Afmeting
  [mm] 		Boorgaten
Minimumbreedte Min. - max. hoogte A B C D Dikte Horizontale flens Verticale flens
Ø14 Sleufgat Ø18 Ø5 Ø10
ABF23064235 - 310230601201001.5222814

Karakteristieke waarden - 2 doorsteekankers Ø12

Referentie Binnenhoek Bevestigingen Karakteristieke waarden Ri,k [kN]
Horizontale flens Verticale flens R1,k R2,k = R3,k
Aantal Typ Aantal Typ Aantal Typ CNA4,0x50 SDW22258 CNA4,0x50 SDW22258
ABF23090 - 150°2Ø1228CNA4,0x5014SDW2225814.114.12.12.1

Karakteristieke waarden - 1 doorsteekanker Ø16

Referentie Binnenhoek Bevestigingen Karakteristieke waarden Ri,k [kN]
Horizontale flens Verticale flens R1,k R2,k
Aantal Typ Aantal Typ Aantal Typ CNA4,0x50 SDW22258 CNA4,0x50 SDW22258
ABF23090° - 134°1Ø1628CNA4,0x5014SDW222581.71.72.12.1

Installatie

Installatie

Bevestigingen

Houten :

  • Ringnagels CNA Ø 4,0 x 50,
  • Schroeven CSA Ø 5,0 x 40,
  • Schroeven SDW Ø 8.

Betonnen :

  • Mechanische verankering : doorsteekanker FM 753 EVO M12x104/5 of FM 753 EVO M16x110/5,
  • Chemische verankering : hars AT-HP + draadstang LMAS M12-150/35 of LMAS M16-170/20.

Plaatsing

Dit hoekijzer kan bevestigd worden met 2 doorsteekankers Ø 12 of 1 doorsteekanker Ø 16 afhankelijk van de op te vangen belastingen en toegepaste uitvoeringswijze (betonrandafstand, verstelhoek...).


Certificering

Prestatieverklaring: DoP

nl-dop-e08-0053-issue-3.pdf (44.37 KB)
nl-dop-e08-0053.pdf (32.96 KB)

Europese technische goedkeuring: ETA

eta-08-0053-2017-09-22.pdf (1.35 MB)
eta-080053-issue-3.pdf (1.47 MB)
