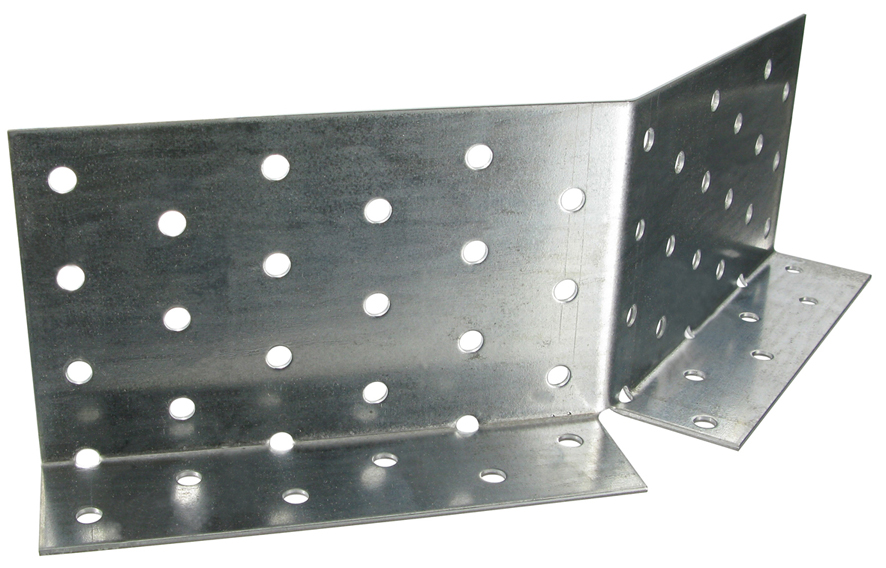

LEA

Verbinder karbeel-hoekkeper

De ophangbeugel LEA verbindt de hoekkeper en de karbeel onder een hoek van 45°.

Technisch gegevensblad

CE-Markering

ETA

Gebruiksklasse 2

Binner

Gegalvaniseerd staal Z275

Product Details

Afbeeldingen

Kenmerken

Materiaal

Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
Dikte : 1,5 mm.

Voordelen

Design voor een perfecte positionering van de karbeel.

Toepassing

Ondergrond

Kapspanten.

Toepassingsgebieden

Bevestiging van karbeel.

Technische gegevens

Afmetingen


Afmetingen en karakteristieke waarden

Referentie	Afmetingen [mm]				Gaten		Valeurs Caractéristiques Bois de classe C24 [kN]

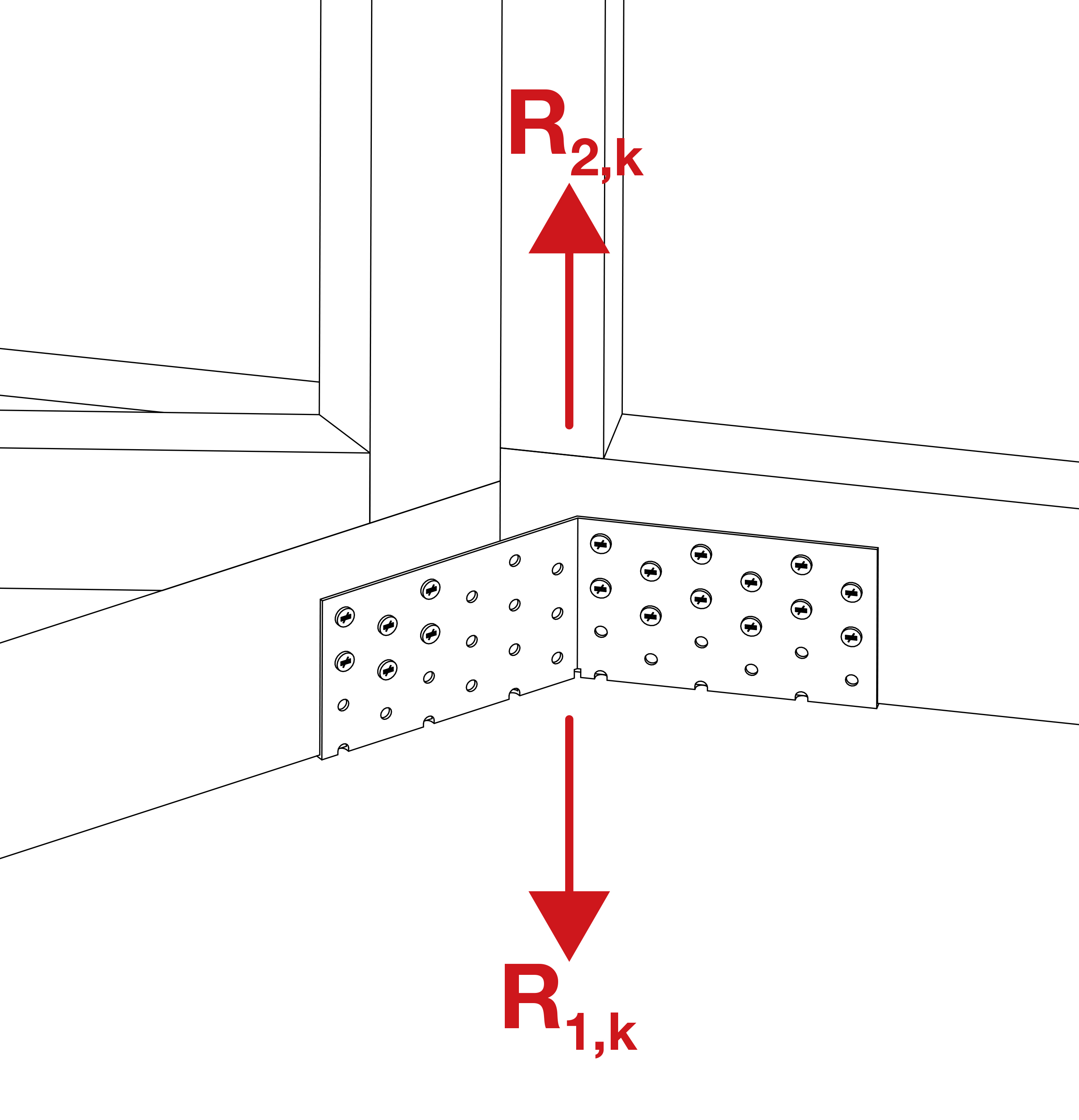

Referentie	A	B	C	D	Flens A	Aile B	Neerwaartse belasting	Ascendante
LEA240/30/70/1.5	118	118	30	70	12 - Ø4.0x35	6 - Ø4.0x35	2.7	2.3

Installatie

Bevestigingen

Ringnagels CNA Ø 4,0 x 35 mm.

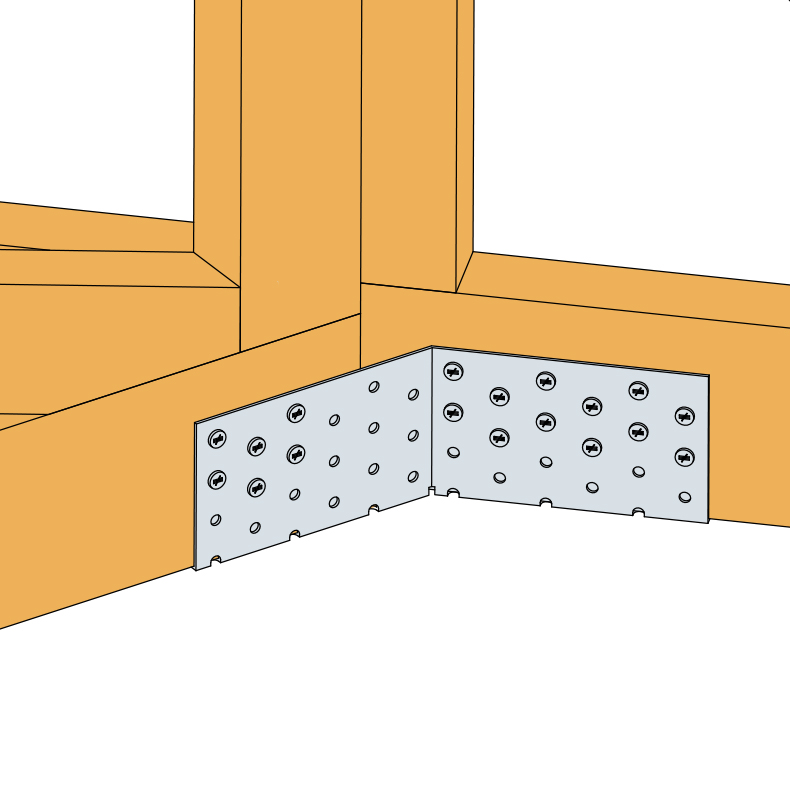

Plaatsing

Op hout :

Teken de plaats van de gedragen balk af op de drager.
Presenteer de ophangbeugel en bevestig de flenzen voorlopig aan weerszijden.
Verstel de ophangbeugel volgens de aftekeningen, De ophangbeugel moet bovenaan iets meer open staan dan onderaan om het plaatsen van de gedragen balk te vergemakkelijken.
Voltooi de bevestiging op elke flens.
Presenteer de gedragen balk in de ophangbeugel.
Bevestig de gedragen balk op de ophangbeugel.
Op hout zijn er twee soorten vernageling: volledig of gedeeltelijk.
