Verankeringen
Mechanische verankeringen
X1 evo-L

Universele nylonplug met 4 segmenten

De universele nylonplug X1 evo-L, met een diameter van 5 tot 14 mm, zorgt voor een optimale bevestiging van elementen:

  • op alle soorten volle of holle ondergronden, vooral op gipsplaten
  • met alle soorten schroeven: houtschroeven, metrische schroeven, enz.

Deze langwerpige versie van de X1-plug verbetert de prestaties en de sterkte van de plug, met een groter hechtvlak op compacte ondergronden en een bredere rozet op enkele of dubbele gipsplaten.

Technisch gegevensblad
X1 evo-L plug only main

Product Details

Afbeeldingen

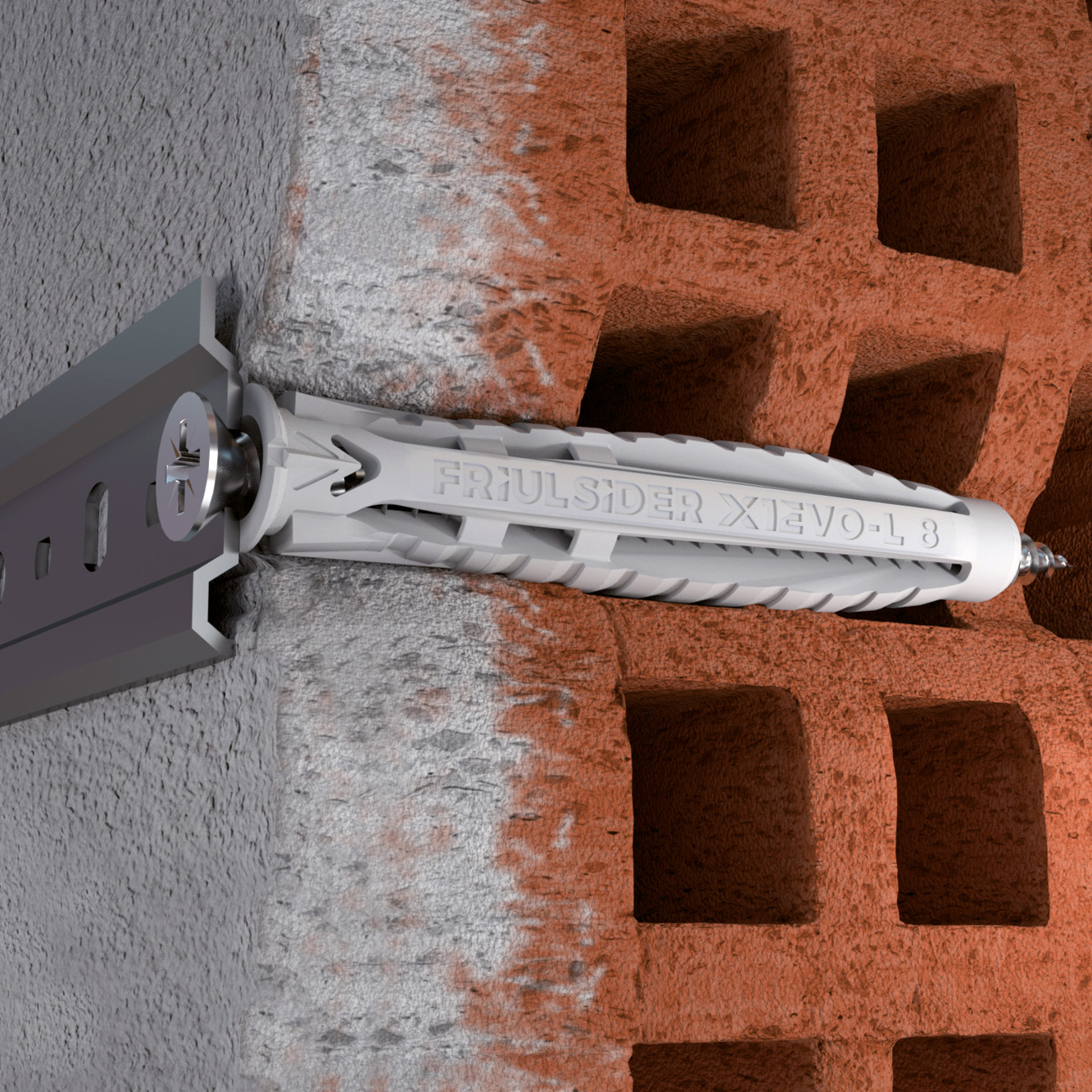

X1 evo-L hollow block application image

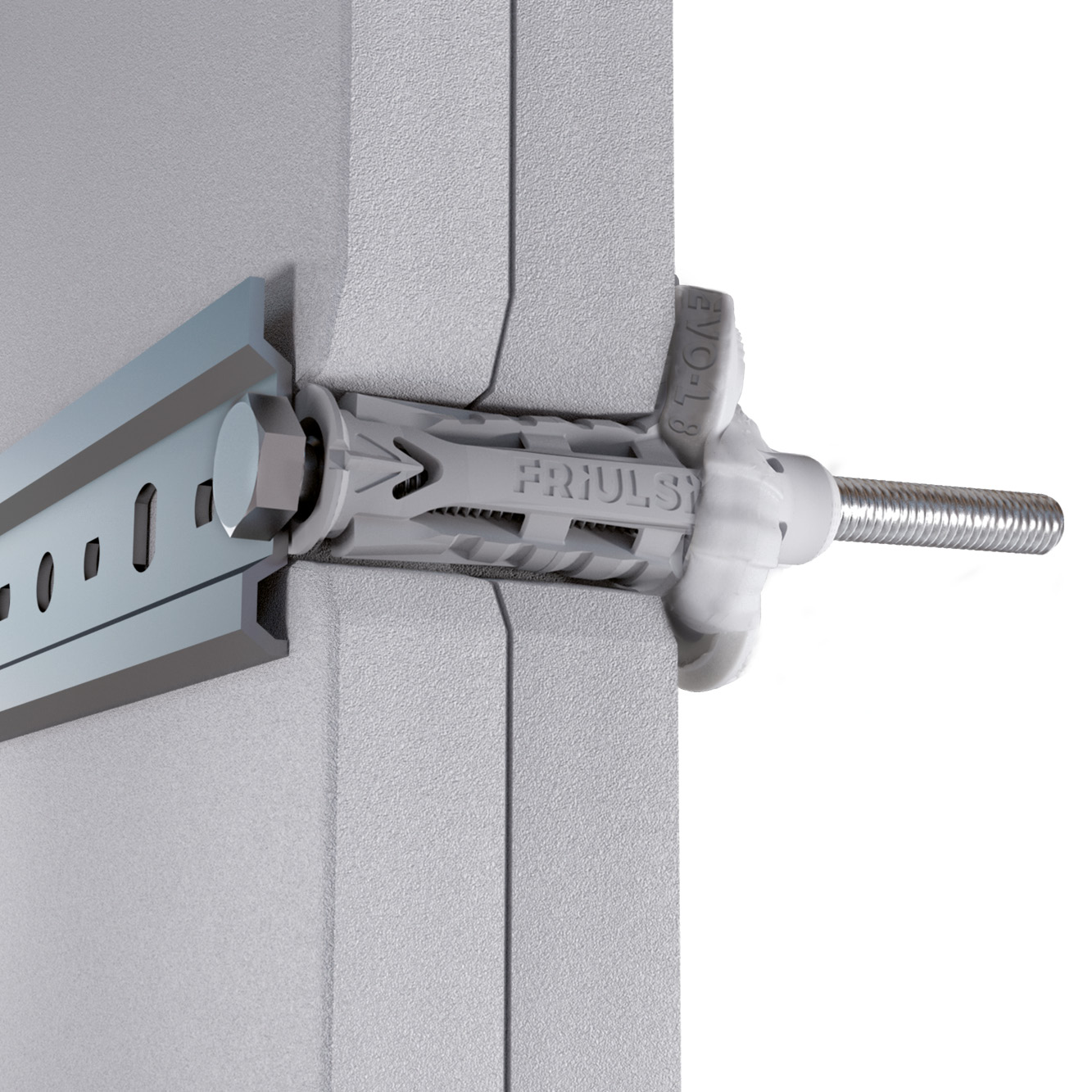

X1 evo-L plasterboard application image
X1 evo-L solid concrete application image

Kenmerken

Materiaal

  • Plug : nylon.

Voordelen

  • 4 segmenten, die bij installatie achter de wand op een paneel of plaat uitvouwen, een rozet vormen en zo voor een stabiele hechting en verhoogde sterkte zorgen
  • Gelijkmatige uitzetting over de gehele lengte en in alle richtingen op een compacte ondergrond, waardoor de sterkte van de plug toeneemt in vergelijking met een standaard plug
  • Intrekbare kraag, waardoor de plug door het vooraf gepositioneerde te bevestigen element kan worden geïnstalleerd
  • Dunne kraag, waardoor de plug gelijk met de ondergrond kan worden geïnstalleerd
  • Antirotatievleugels
  • Conische vorm en vleugels onder de kop, waardoor de plug dicht bij het oppervlak van de ondergrond kan worden gehouden, zelfs bij een boorgat met ongelijke randen
  • Flexibel nylon: de plug kan met de hand worden geplaatst, zelfs door tegels heen, en het schroefkoppel wordt verminderd

Toepassing

Toepassingsgebieden

  • Binnenschrijnwerk,
  • Elektrische uitrustingen en sanitair.

Ondergrond

  • Ongescheurd beton,
  • Natuursteen,
  • Cellenbeton,
  • Hol en vol metselwerk,
  • Gipsplaat.

Technische gegevens

Afmetingen

X1 evo-L Dim image

Afmetingen

Referentie Product Reference Hole diameter x anchor length [doxL] [mm] Screw diameter ( Min / Max) Hole diameter [do] [mm] Min. hole depth* [h1] [mm] Nominal embedment depth* [hnom] [mm] Qty per box Qty per outer box [mm]
6007000605000X1 evo-LØ6x50Ø4 - Ø5660502001600
6007000806000Ø8x60Ø4,5 - Ø687060100800

* Values refer to installation on solid or part hollow base materials.

* Load values, please refer to the document in the download tab of the page.

* These values are for guidance only

Product Dimensions Plug with Chipboard Screw

Table "Product Dimensions Plug with Chipboard Screw" cannot be displayed : no references available.

Installatie

Installatie

X1 evo Installation1

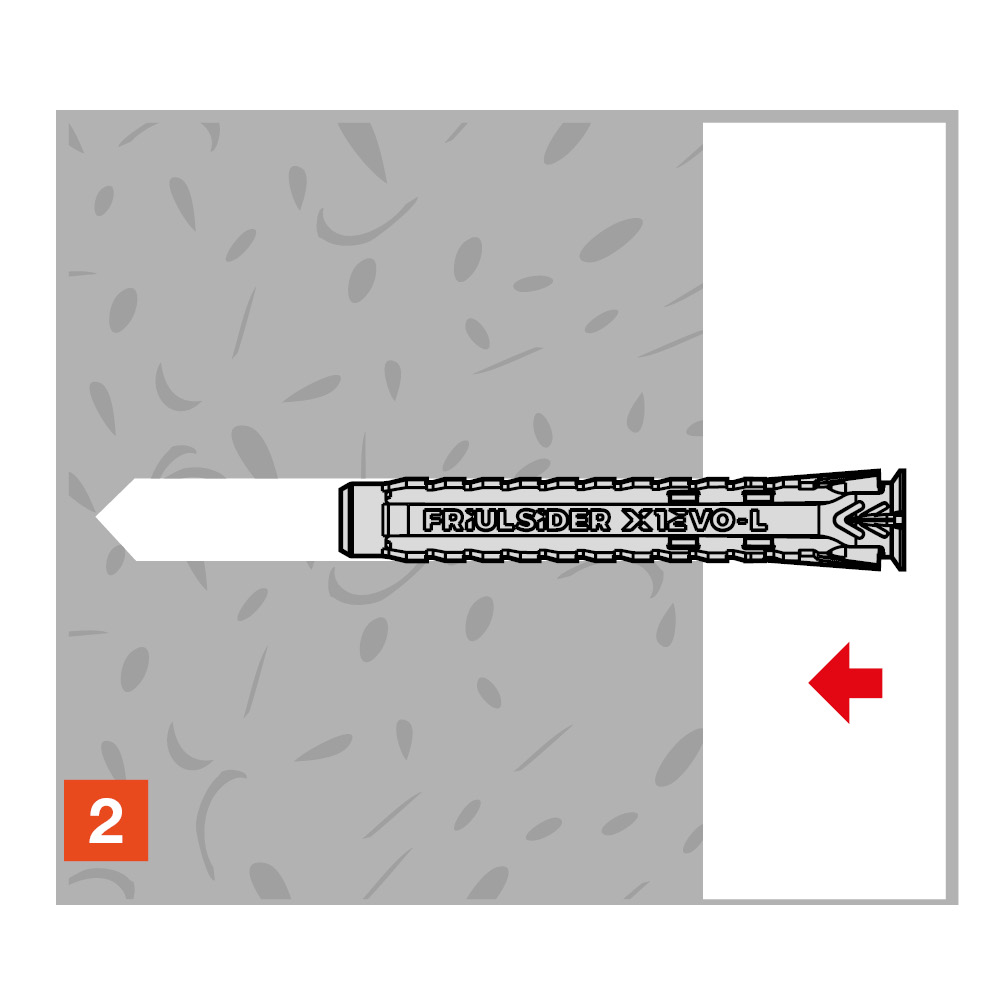

X1 evo-L Installation2

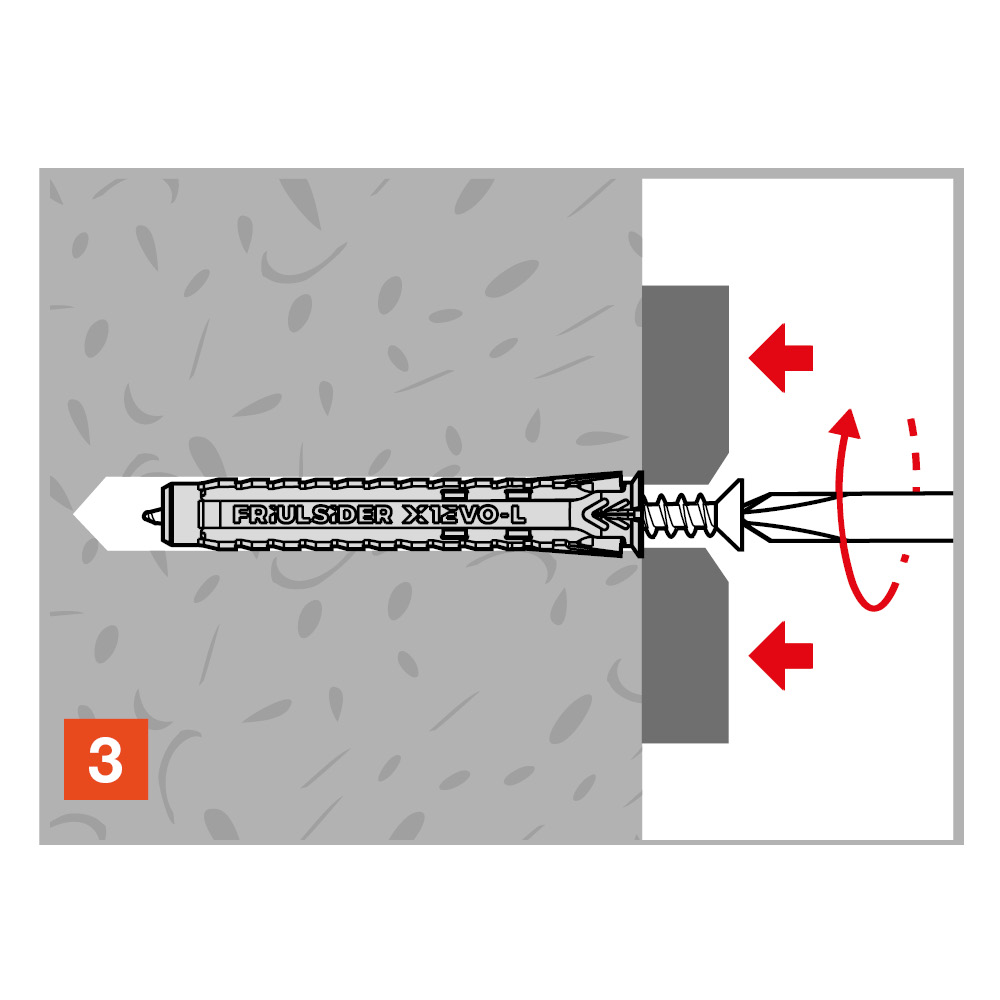

X1 evo-L Installation3

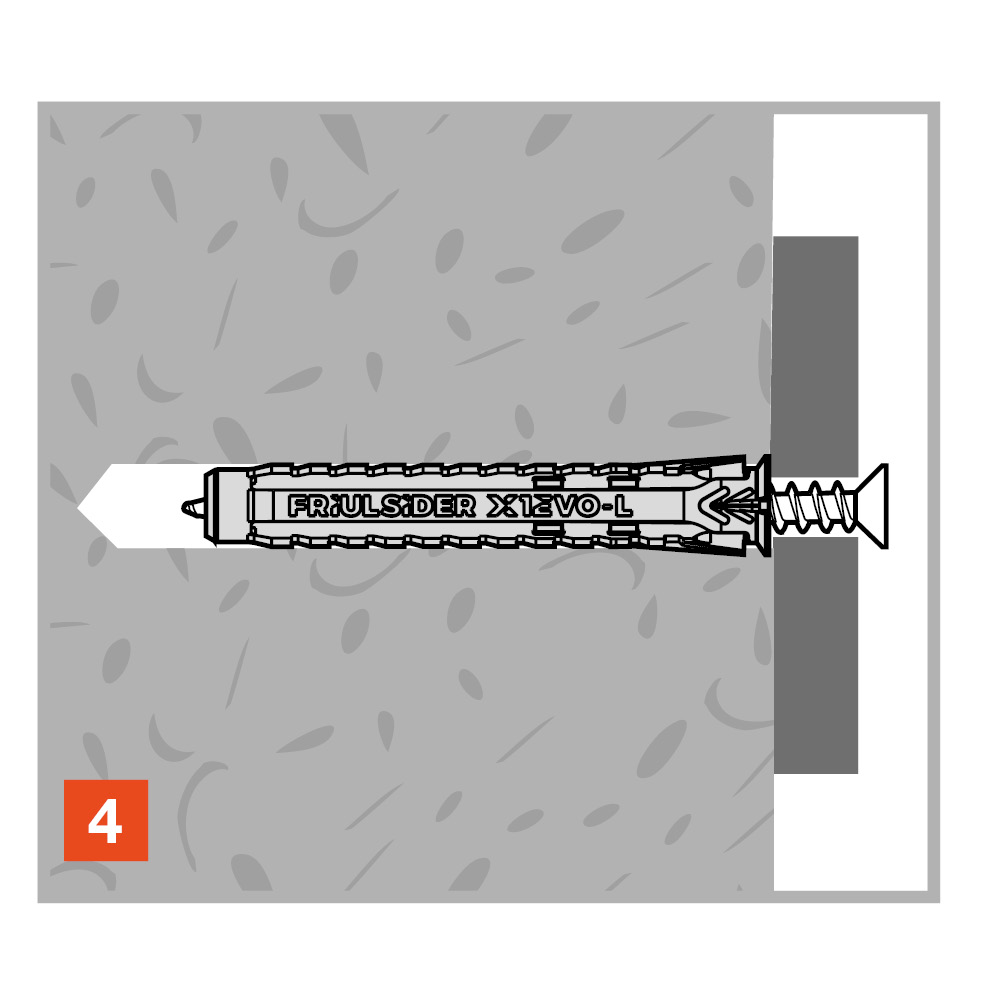

X1 evo-L Installation4

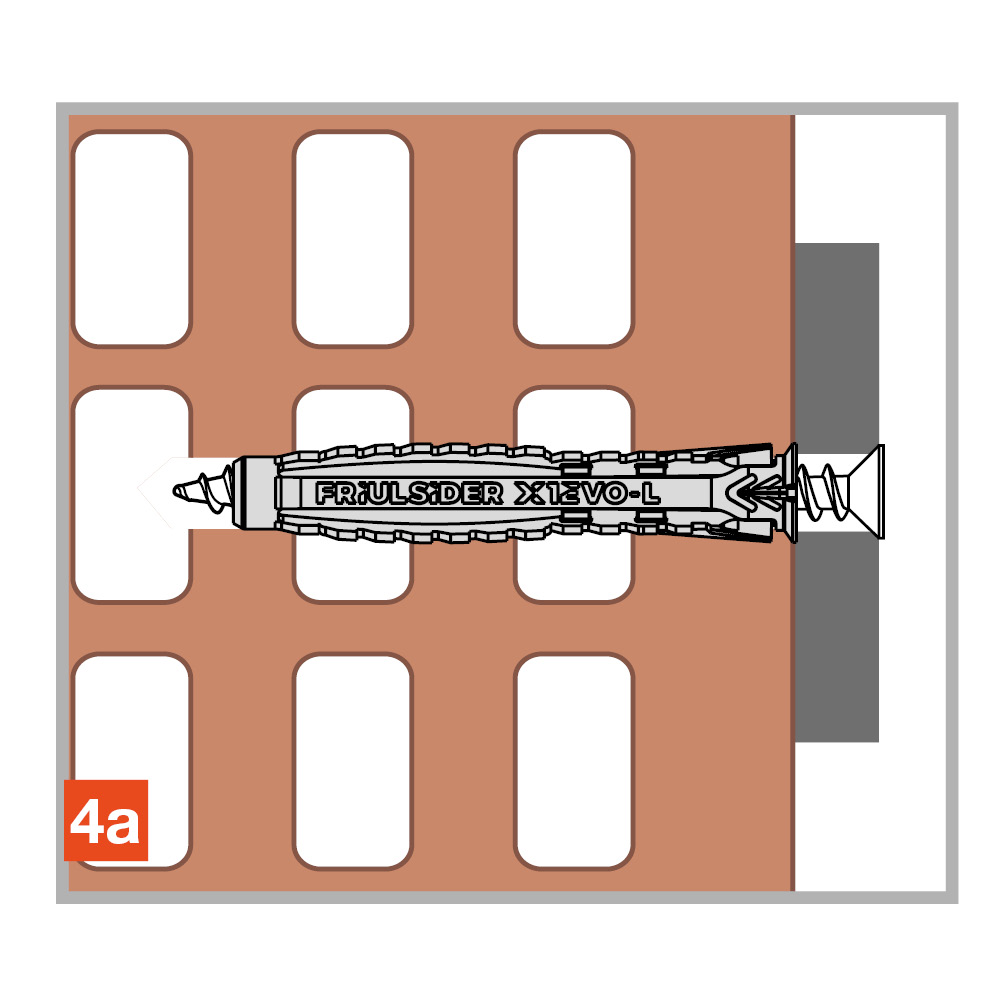

X1 evo-L Installation5

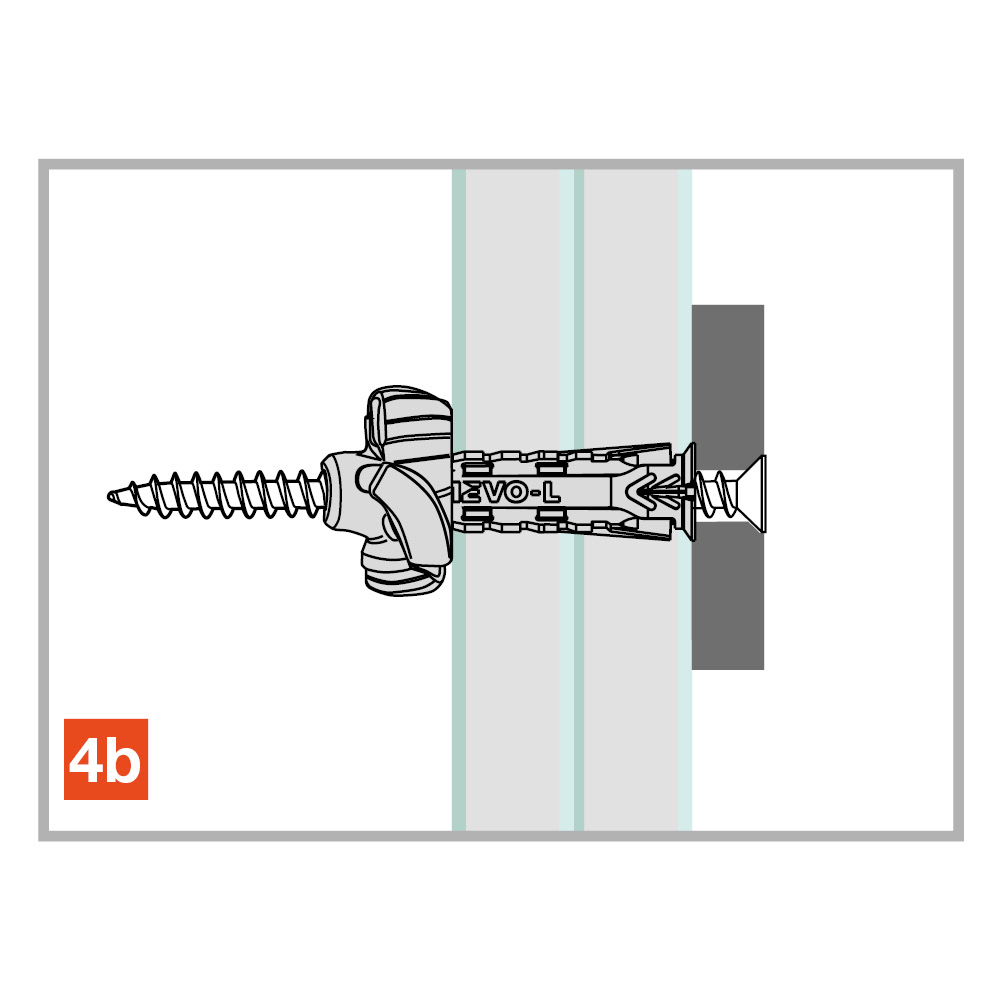

X1 evo-L Installation6
