Verbindingen hout
Verbindingen voor industriële kapconstructies
RB

Noksteunen

Model RB vervangt de ophogingsregels die nodig zijn voor de dakventilatie en wordt rechtstreeks op de nokbalk genageld, wat de eindafstelling vereenvoudigt.

Technisch gegevensblad
Gebruiksklasse 3
Buiten
Verzinkt staal

Product Details

Afbeeldingen

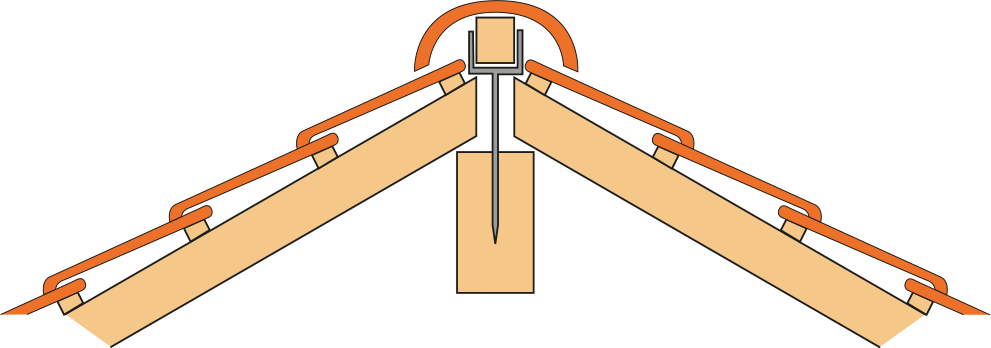

Bevestiging van de verbinder in de nokgording

Kenmerken

Materiaal

  • Thermisch verzinkt staal
  • Dikte 1,6 mm

Voordelen

  • Eenvoudige plaatsing en instelling dankzij de punt (nagel)

Toepassing

Ondergrond

  • Drager : hout
  • Gedragen bouwdeel : daknok, regels, dakbedekking enz

Toepassingsgebieden

  • Bevestiging van regels enz

Technische gegevens

Afmetingen


Afmetingen

Referentie Afmetingen [mm] Boorgaten Ø Nagel
A B C F Dikte
RB200404050212001.64 Ø3,7Ø7
RB220404050212201.64 Ø3,7Ø7
RB250404050212501.64 Ø3,7Ø7
RB300404050213001.64 Ø3,7Ø7

Installatie

Installatie

Bevestigingen

  • Ringnagels CNA Ø4,0 x 35
  • Nagel Ø 6 mm (lengte volgens model)

Plaatsing

  1. Plaats de noksteun in de constructie,
  2. Druk hem in de steun,
  3. Plaats de nok in de steun,
  4. Bevestig de nok in de steun,
  5. Pas de hoogte van de steun in de constructie aan.

De RB wordt op elke boerderij vastgesteld. De hartafstand is dus 50 of 60 cm, afhankelijk van de afstand tussen spanten en spanten.

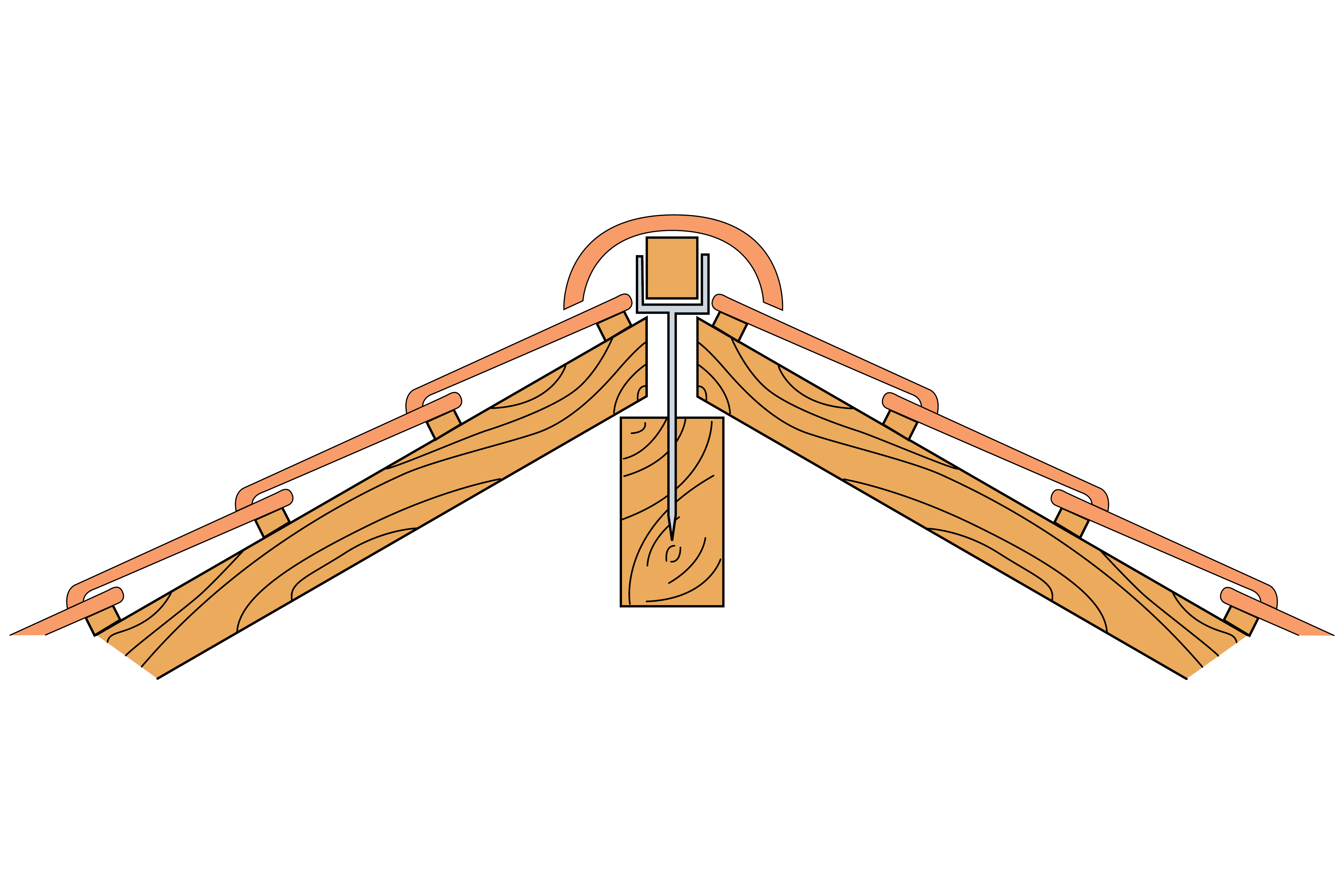

Bevestiging van de verbinder in de nokgording
