Verbindingen hout
Aanvullende verbindingen

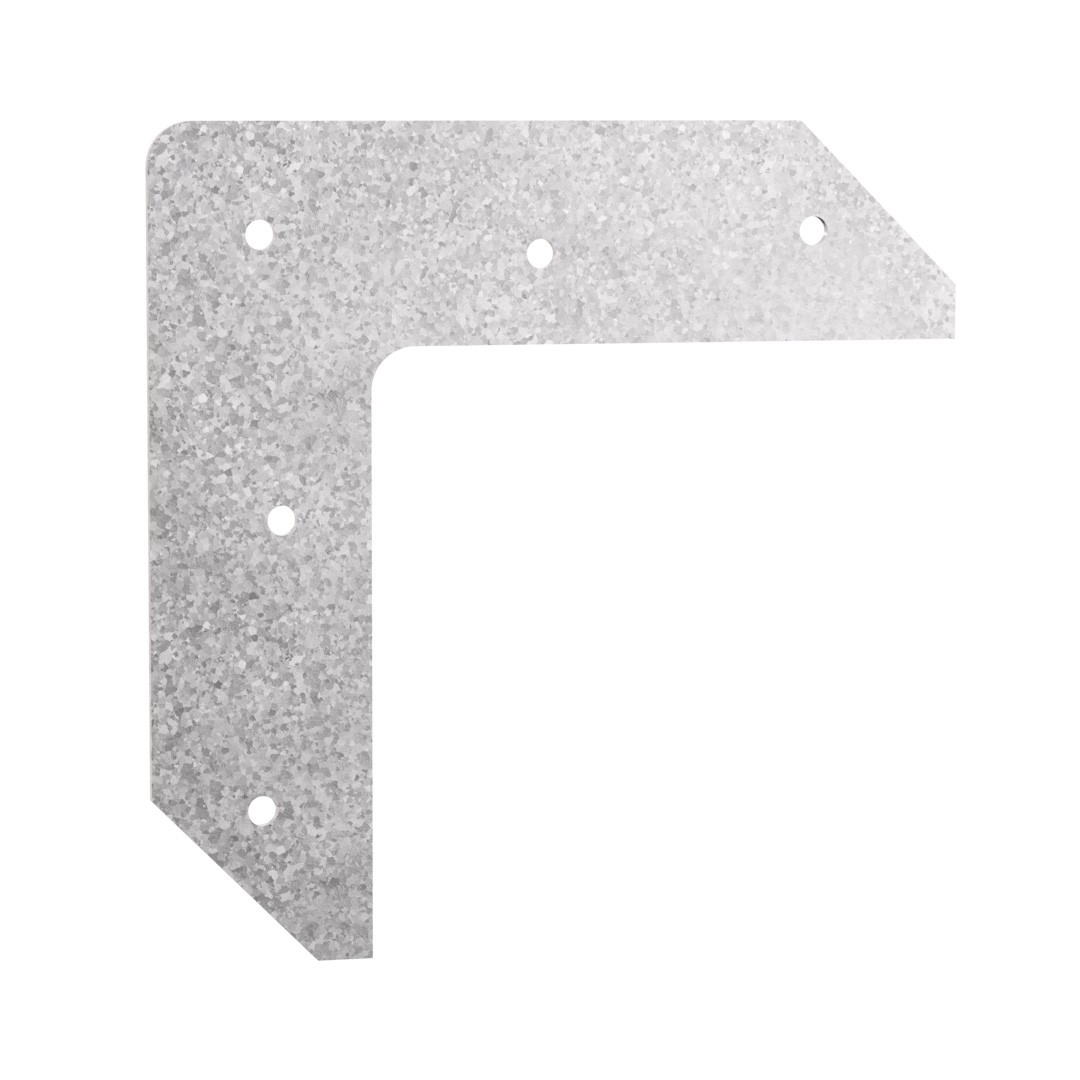

55L

L-ijzerbeslag

L- en T-ijzerbeslag zijn nodig ter versteviging van snijpunten en bruikbaar voor renovatiewerken.

Technisch gegevensblad
Gebruiksklasse 2
Binner
Gegalvaniseerd staal Z275

Product Details

Afbeeldingen


Kenmerken

Materiaal

  • Verzinkt staal,
  • Dikte : 1,5 mm.

Voordelen

  •  Bruikbaar bij renovatie ter versteviging van constructies.

Toepassing

Ondergrond

  • Hout op hout.

Toepassingsgebieden

  • Versteviging van venster- of deurvleugels,
  • Versteviging van venster- of deurramen,
  • Versteviging van verbinders kolommen-balken.

Technische gegevens

Afmetingen

C_55L_ProdIll_Ill_Prod_EU_FR_CY

Afmetingen

Referentie Dimensions [mm] Perçages
A B C t Ø4.0 Ø4.3 Ø11
55L120120321.55--

Installatie

Installatie

Bevestigingen

  • Zelftappende schroeven SD8 4,0 x 32 mm,
  • Ringnagels CNA 3,7 x 50 mm,
  • CNA 3,1 x 35 mm.

Plaatsing

  1. Houd het te bevestigen element dicht bij de ondergrond.
  2. Nagel het beslag op het te bevestigen element.
  3. Nagel het beslag op de houten ondergrond.

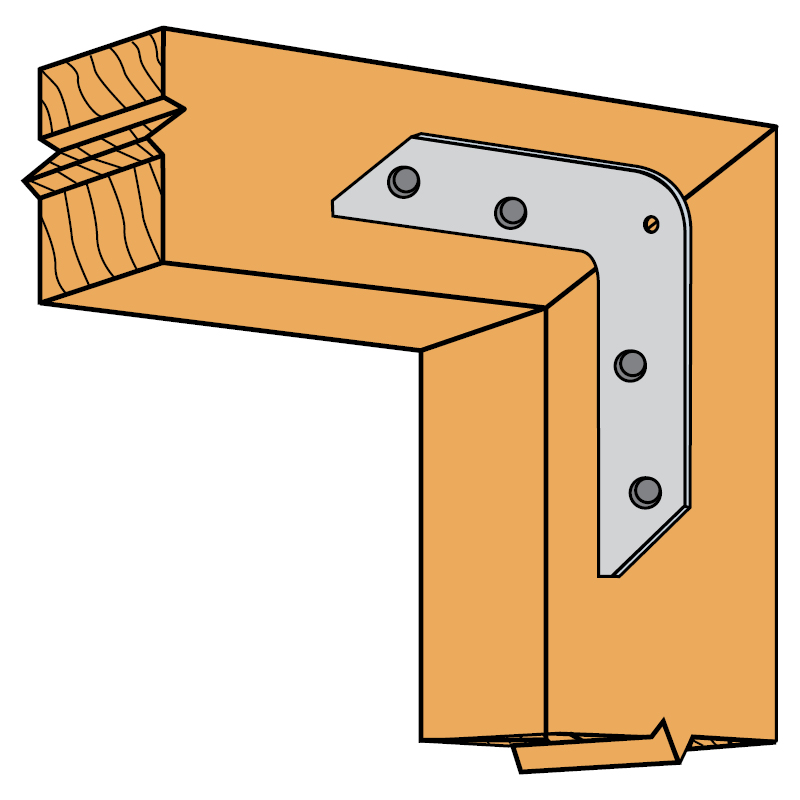

55L-situation
Bevestiging onder een hoek van 90° met 55L

Verwante producten

CAD- en BIM-bibliotheek

Online kopen
