PPSR

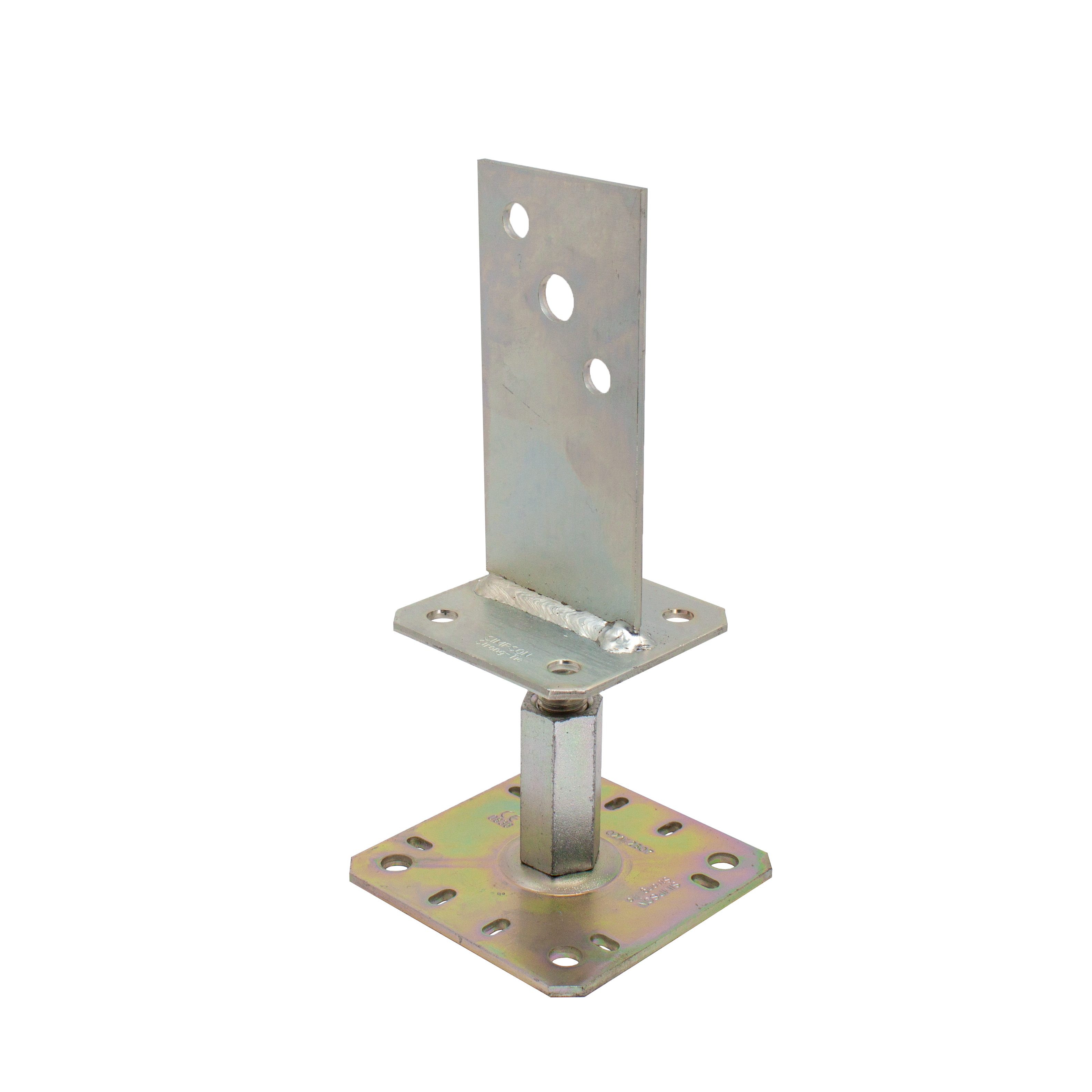

Kolomvoeten met insteekblad en plaatje

Kolomvoeten type PPS en PPSDT zorgen voor discrete en betrouwbare verbindingen. Het ontwerp met insteekblad garandeert een optimale sterkte tegen opwaartse drukkrachten. De rvs modellen worden doorgaans aanbevolen in corrosieve omgevingen, zij het dan onder strikte voorwaarden.

Technisch gegevensblad

CE-Markering

ETA

Gebruiksklasse 2

Elektrolytisch verzinkt staal

Product Details

Afbeeldingen

Bevestiging 2 pennen

Kenmerken

Materiaal

Staal S253JR overeenkomstig NF EN 10025,
Afwerking gebichromateerd overeenkomstig NF EN ISO 2081,
Dikte : 4 mm.

Voordelen

Kan worden ingesteld na de plaatsing,
Geschikt voor het opvangen van de opwaartse drukkrachten.

Toepassing

Ondergrond

Drager : hout, beton, staal (kolom max. 200 x 200),
Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout.

Toepassingsgebieden

Luifel,
Pergola,
Veranda,
Terras,
Console.

Technische gegevens

Afmetingen

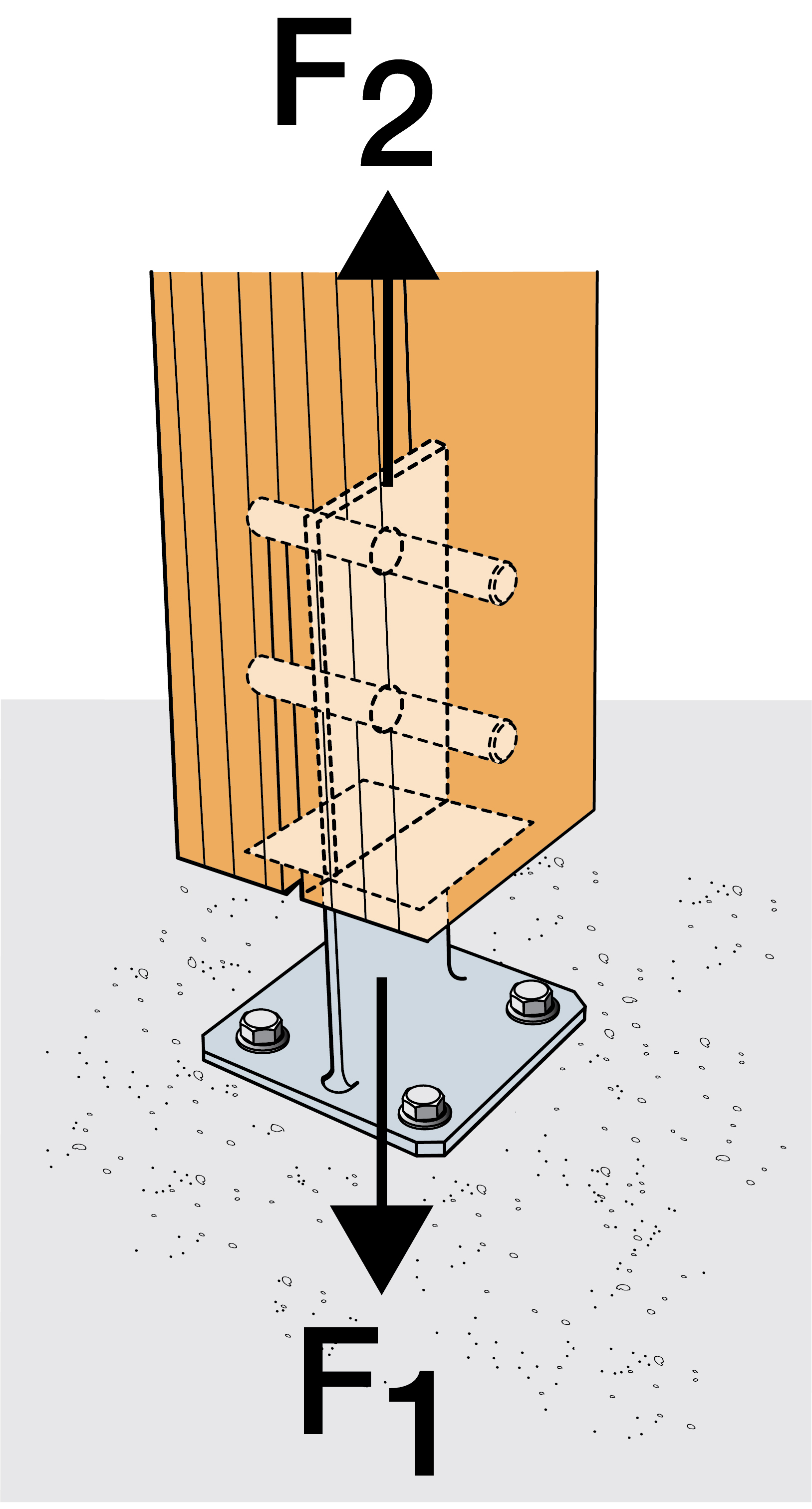

Afmetingen en karakteristieke waarden

Referentie	Afmetingen en karakteristieke waarden [mm]										Boorgaten			Boorgaten plaatje
Referentie	A	B	C	D	E	F	G	H	t₁	t₂	Ø12	Ø13	Ø17	Ø6x12	Diameter 12
PPSR320	100	100	170	130	130	100-150	30	80	4	5	4	2	1	8	4

Karasteristieke waarden

Referentie	Karakteristieke waarden - Hout op beton
	Bevestigingen				Karakteristieke waarden - Hout C24 [kN]
	Op de kolom		Op beton		R_1.k	R_2.k
	Aantal	Typ	Aantal	Typ	R_1.k	1 x STD16	2 x STD12
PPSR320	1 - 2	STD	4	Ø10*	51,1/kmod^0,5	min(29,5;20,9/kmod)	20,9/kmod

* Zie het assortiment verankeringen Simpson Strong-Tie toe de meest geschikte oplossing te kiezen. De algemene oplossingen van verankeringen. De keuze gebeurt afhankelijk van het type beton, het randafstand en afstand tussen verankeringen.

Vereenvoudigde karakteristieke waarden

Referentie	Vereenvoudigde karakteristieke waarden - Hout op beton
	Bevestigingen				Vereenvoudigde karakteristieke waarden - Hout C24 [kN]
	Op de kolom		Op beton		R_1.k	R_2.k
	Aantal	Typ	Aantal	Typ	R_1.k	1 x STD16	2 x STD12
PPSR320	1 - 2	STD	4	Ø10**	61.07	29.5	29.8

** Zie het assortiment verankeringen Simpson Strong-Tie toe de meest geschikte oplossing te kiezen. De algemene oplossingen van verankeringen. De keuze gebeurt afhankelijk van het type beton, het randafstand en afstand tussen verankeringen.

Installatie

Bevestigingen

Op hout :

Pennen STD 12 of STD16,
Bouten Ø 12 of 16 mm volgens boorgat.

Op beton :

Mechanische verankering : doorsteekanker FM 753 EVO M10x78/5 of alternatief FM-753 M10x75/5 3DG (Coating geschikt voor buitengebruik)
Chemische verankering : hars AT-HP + draadstang LMAS M10-120/25.

Op staal :

Bouten Ø10.

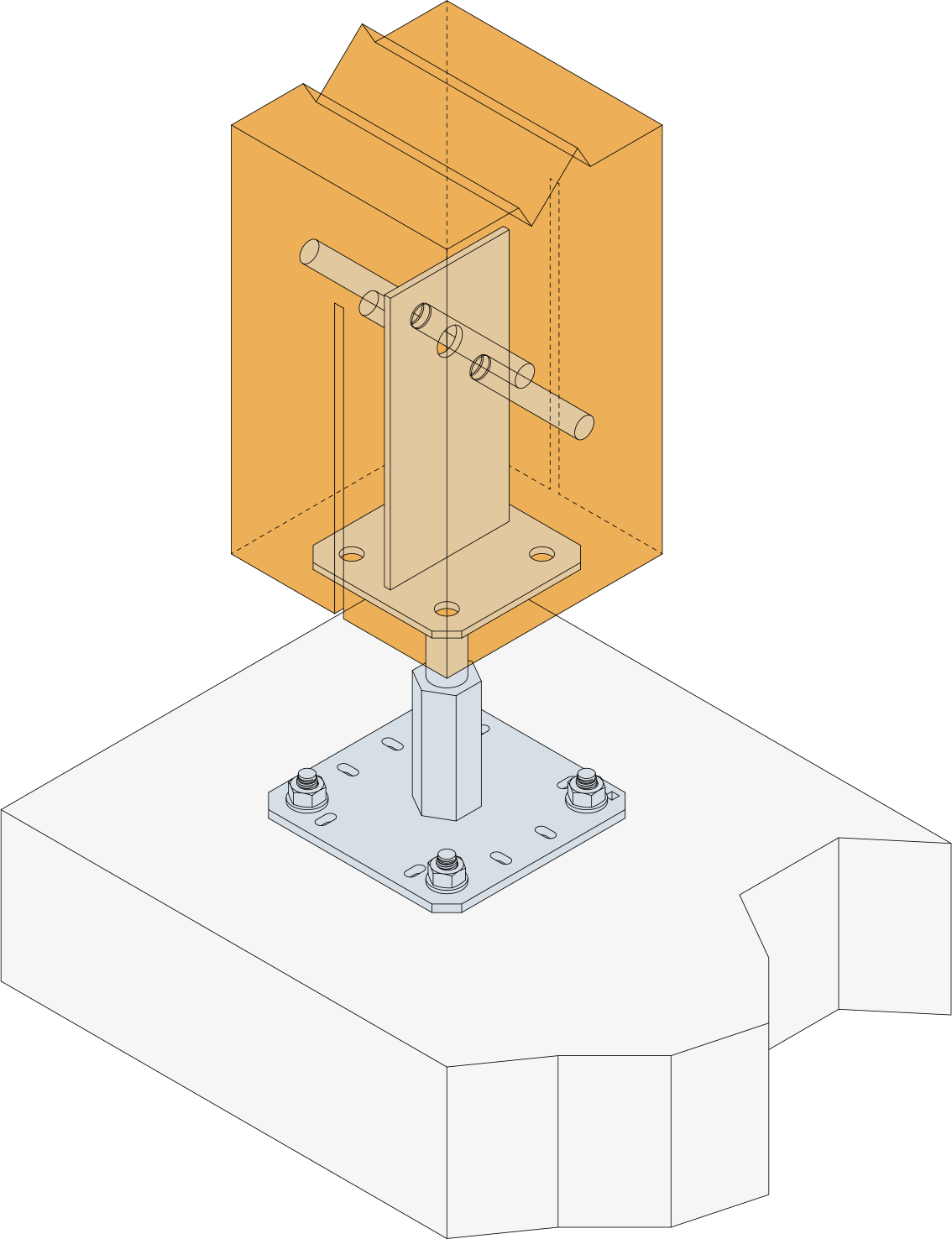

Plaatsing

Bovenaan :

Maak een verticale inkeping in het steekblad van de kolom (breedte afhankelijk van de dikte van het steekblad).
Identificeer de positie van de pennen (of bouten) op de flanken van de kolom.
Boor dwars door de kolom om de pennen erin te steken. (diameter van boorgat afhankelijk van de diameter van de pen).
Positioneer de kolomvoet met insteekblad en steek de pennen erin.

Onderaan :

Positioneer de kolom verticaal in de constructie.
Identificeer de positie van de verankeringen in de grond op de ondergrond.
Boor verticaal door de ondergrond met een diameter en diepte zoals aanbevolen voor de gekozen bevestigingen.
