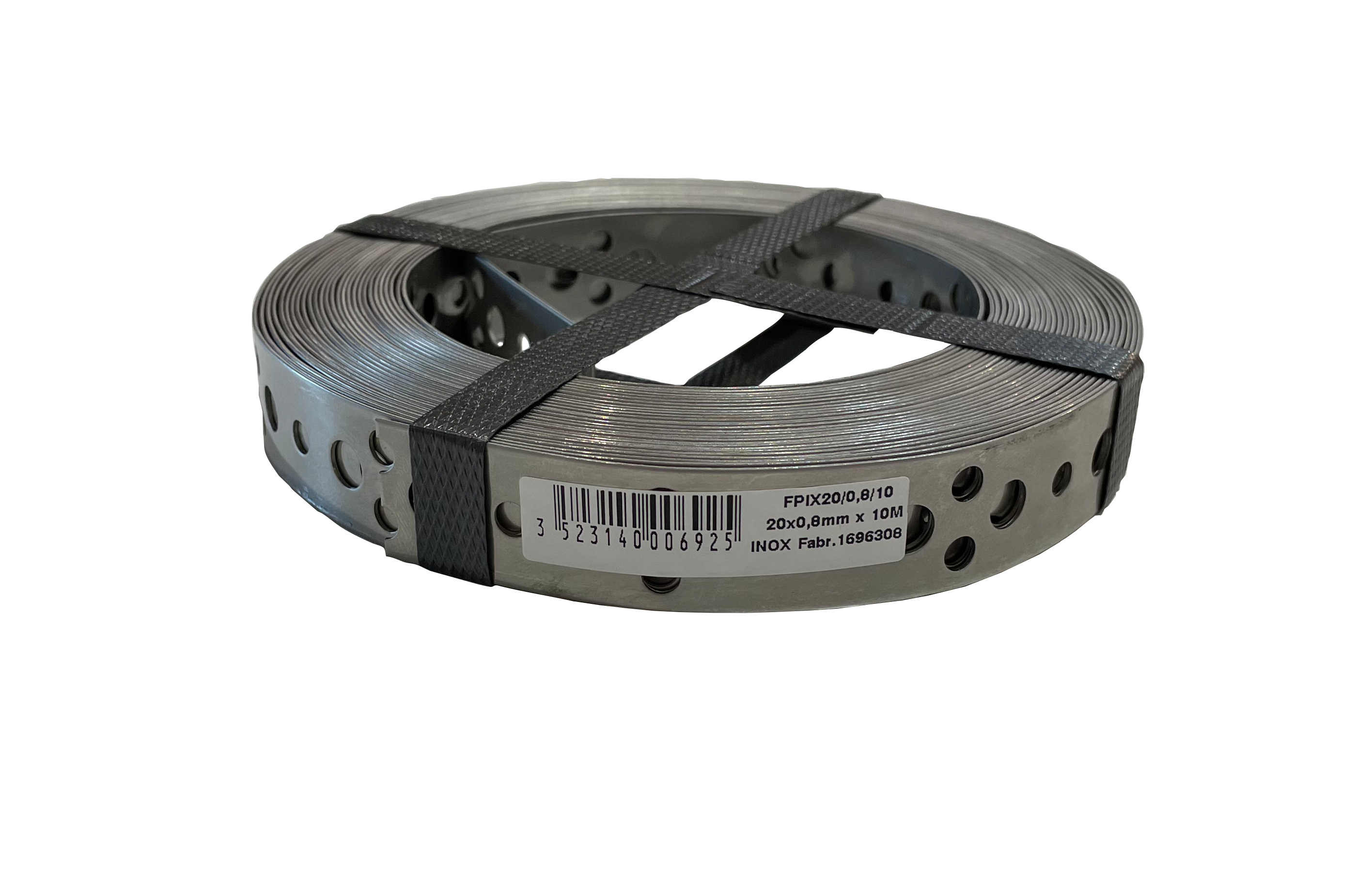

FPIX

Geperforeerd bandijzer - Rvs A2

Bandijzer maakt het mogelijk knikproblemen in kapconstructies op te lossen en is specifiek geschikt voor kapspanten. Bandijzer kan op talloze manieren geplaatst worden.

CE-Markering
Gebruiksklasse 3
Roestvrij staal A2
Buiten

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Roestvrij staal A2 overenkomstig NF EN 10088,
  • Dikte : van 1 tot 2 mm naargelang van het model.

Voordelen

  • Gebruiksvriendelijke plaatsing,
  • Gebruik in agressieve atmosfeer.

Toepassing

Ondergrond

  • Drager : massief hout, composiethout, gelijmd gelamineerd hout, staal, beton,
  • Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout, staal- of pvc-profielen.

Toepassingsgebieden

  • Knikbeveiliging van houten gevelbekleding en kapconstructies,
  • Kokerbevestiging,
  • Uitvoering van diverse verbindingen,
  • Opvangen van opwaartse drukkrachten.

Technische gegevens

Afmetingen

Afmetingen en karakteristieke waarden

Referentie Afmetingen Boorgaten Minimumdoorsnede 19.3 mm² [mm²]
A [mm] B [m] t [mm] Afmetingen Afmetingen
FPIX20/0.8/1020100.8Ø5Ø78
FPIX30/1.5/2530251.5Ø5Ø830
FPIX40/2/2540252Ø5Ø860

Karakteristieke waarden

Referentie Karakteristieke waarden - Hout C24 [kN]
R1,k*
Max. waarde CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
FPIX20/0.8/103,9 / kmod1,66 x n1,83 x n2,22 x n2,36 x n
FPIX30/1.5/2512,3 / kmod1,66 x n1,83 x n2,22 x n2,36 x n
FPIX40/2/2521,8 / kmod1,66 x n1,83 x n2,22 x n2,36 x n

* R1,k wordt berekend op basis van de sterkte van de nagels en mag niet meer bedragen dan de maximumwaarde.

n = effectief aantal nagels op een rij volgens Eurocode 5 8.3.1.1 (8)

Installatie

Installatie

Bevestigingen

Op hout :

  • Rvs ringnagels PCRIX Ø 4,0.

Op beton :

  • Mechanische keilpluggen,
  • Chemische pluggen.

Op staal :

  • Bouten,
  • Klinknagels,
  • Bouten met hoge sterkte.

Plaatsing

Gebruik van een spanner voor bandijzer BANSTR :

  1. Nagel het bandijzer op een van de houten elementen.
  2. Span het bandijzer op het volgende element met behulp van het hulpstuk BANSTR.
  3. Nagel het bandijzer op dit houten element.
  4. Herhaal de bewerking tot aan het laatste element en vernagel het.

Gebruik van een spanner voor bandijzer FMBS :

  1. Nagel een eerste gedeelte bandijzer op een van de houten elementen.
  2. Nagel een tweede gedeelte bandijzer op een tweede houten element.
  3. Bevestig het andere uiteinde van die twee bandijzers aan de spanner FMBS om ze aan elkaar te verbinden in het midden van de diagonaal.
  4. Span het geheel aan door middel van schroefdraad van de spanner.

Certificering

Prestatieverklaring: DoP
