SRC

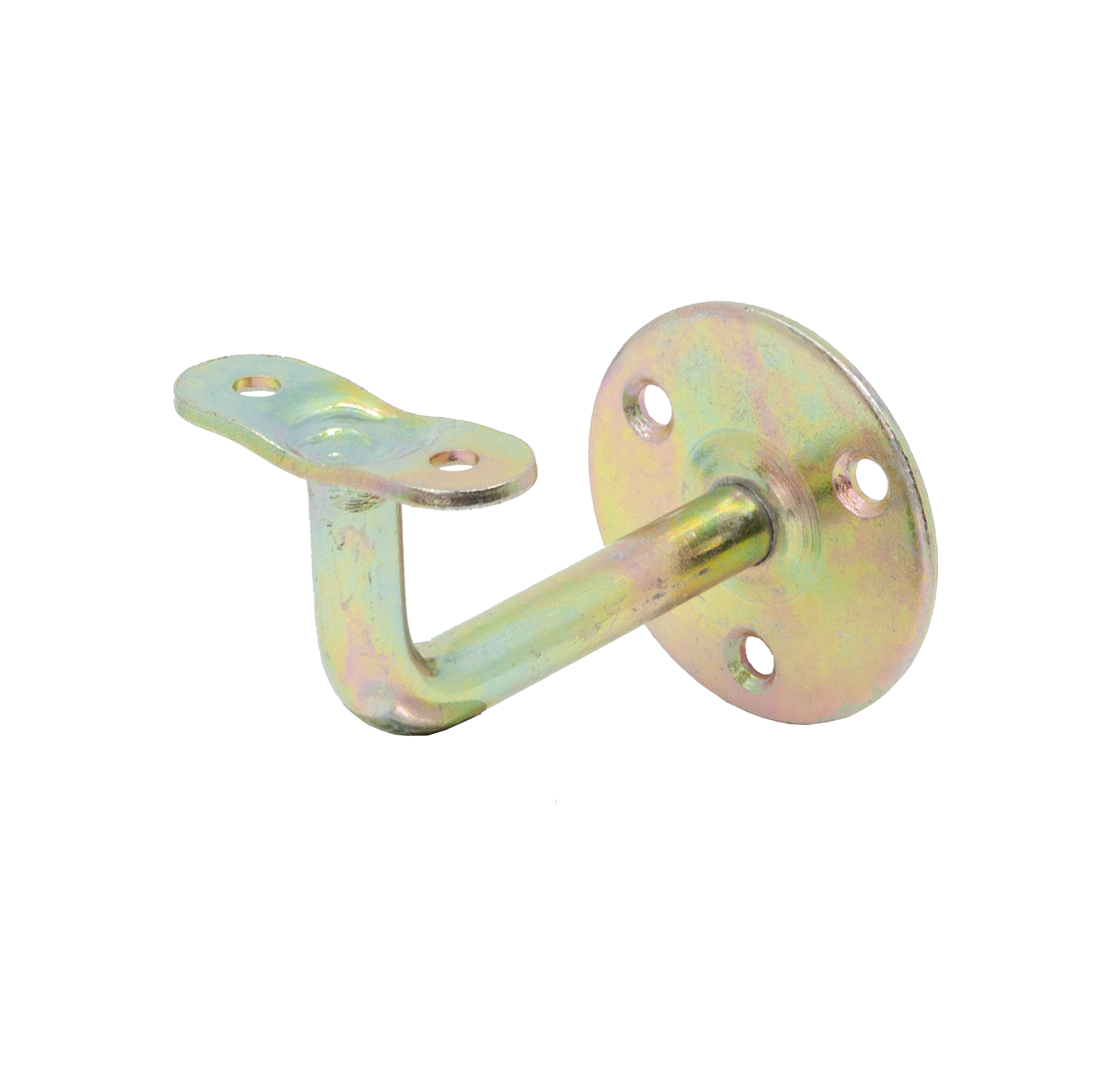

Gebogen leuningdragers

De leuningdragers SRC vereenvoudigen de plaatsing van handleuningen.

Technisch gegevensblad
Gebruiksklasse 2
Binner
Elektrolytisch verzinkt staal 12µm

Product Details

Afbeeldingen


Kenmerken

Materiaal

  • Staal S235JR overeenkomstig NF EN 10025,
  • Elektrolytisch verzinkt afwerking branco overeenkomstig NF EN ISO 2081.

Voordelen

  • Eenvoudige en snelle montage.

Toepassing

Ondergrond

  • Drager : hout, beton, staal, ...
  • Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd, staalprofielen, aluminiumprofielen, ...

Toepassingsgebieden

  • Drager voor handleuning,
  • Trapleuning.

Technische gegevens

Afmetingen


Afmetingen en karakteristieke waarden

Referentie Afmetingen [mm] Gaten [mm]
A B C D Aantal Diameter ∅
SRCØ615582445Ø6

Installatie

Installatie

Bevestigingen

Houten ondergrond :

  • Zelftappende schroeven.

Betonnen ondergrond :

  • Pluggen.

Stalen ondergrond :

  • Bouten.

Gedragen bouwdeel :

  • Zelftappende schroeven.

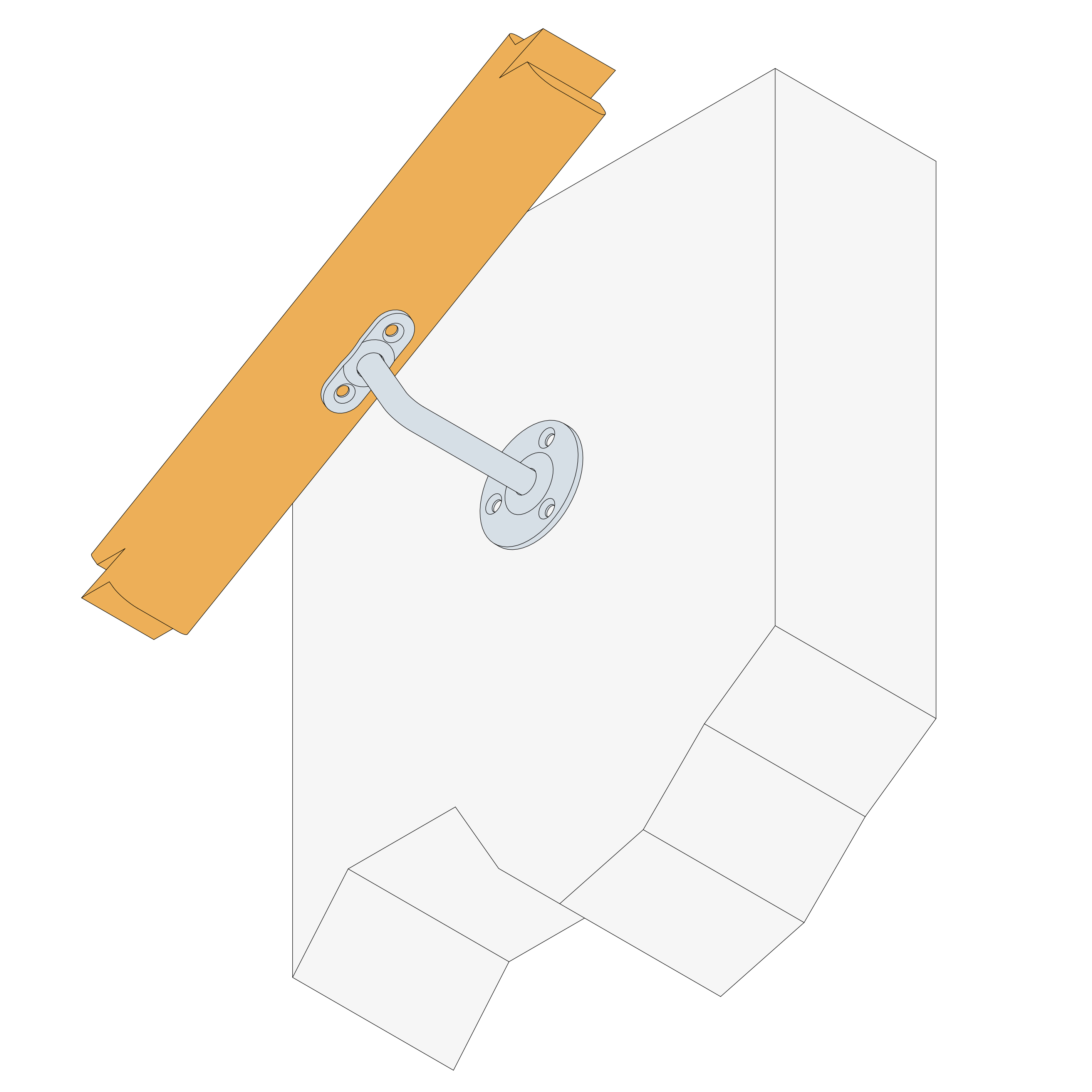

Plaatsing

  1. Plaats de leuningdrager op de drager.
  2. Bevestig de leuningdrager op de drager.
  3. Presenteer de te bevestigen leuning.
  4. Bevestig de leuning aan de leuningdrager.
