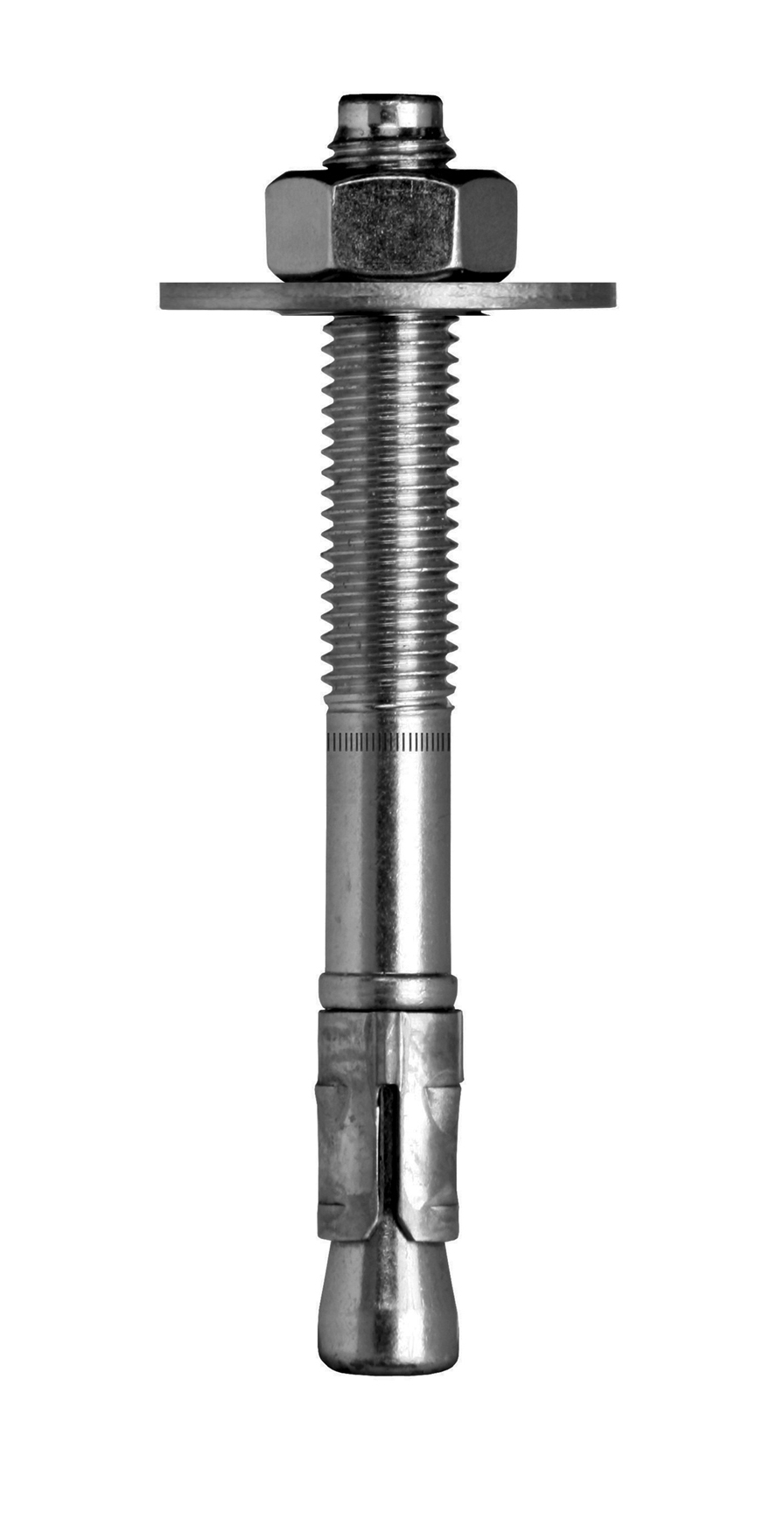

Eenvoudige en snelle plaatsing : voorgemonteerde moer en sluitring en beperkte verankeringsdiepte; draad-Ø = boorgat-Ø,
Schroefdraad blijft beschermd tijdens plaatsing : versterkt inslagpunt.
Toepassing
Ondergrond
Ongescheurd beton,
Harde natuursteen.
Toepassingsgebieden

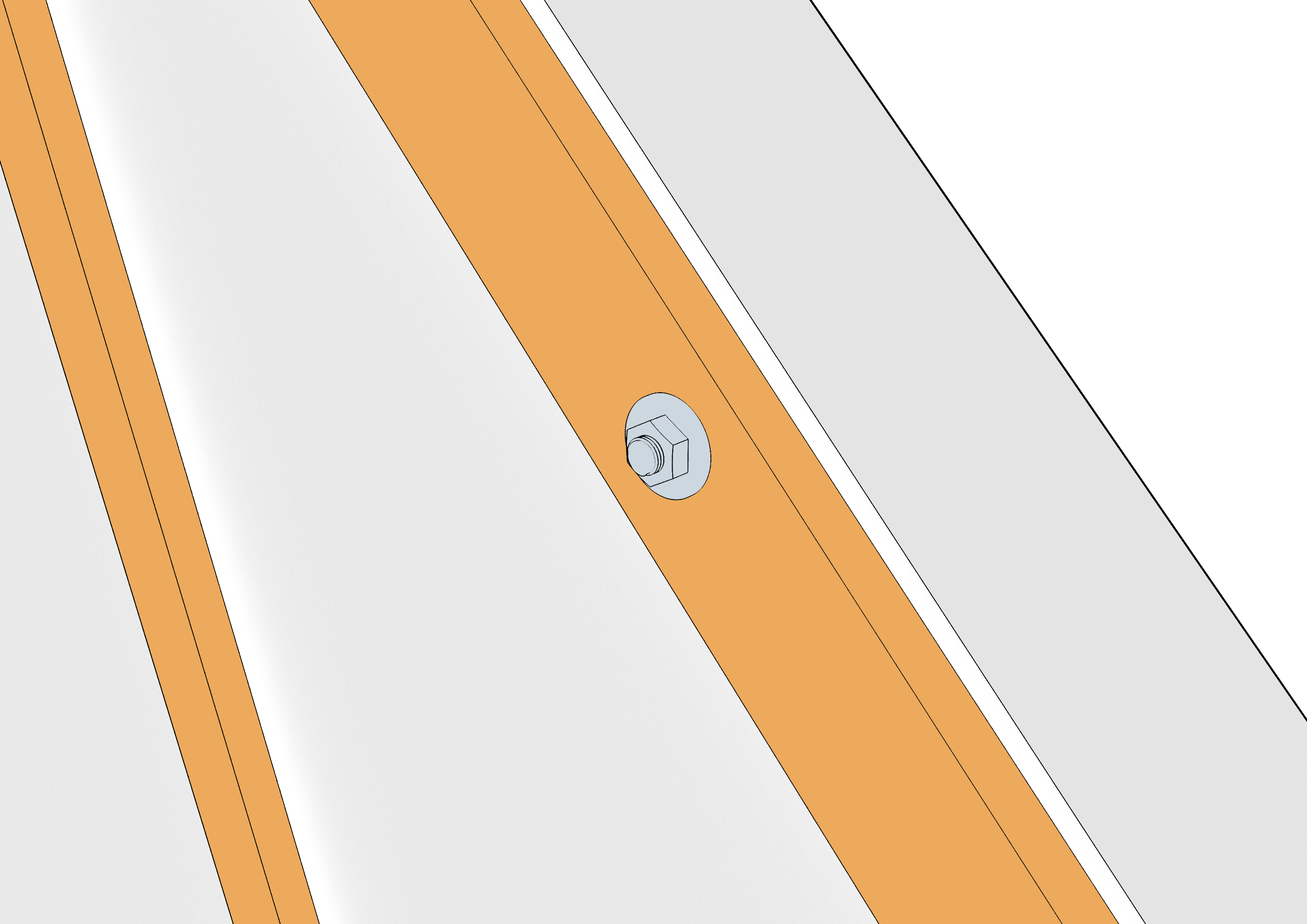

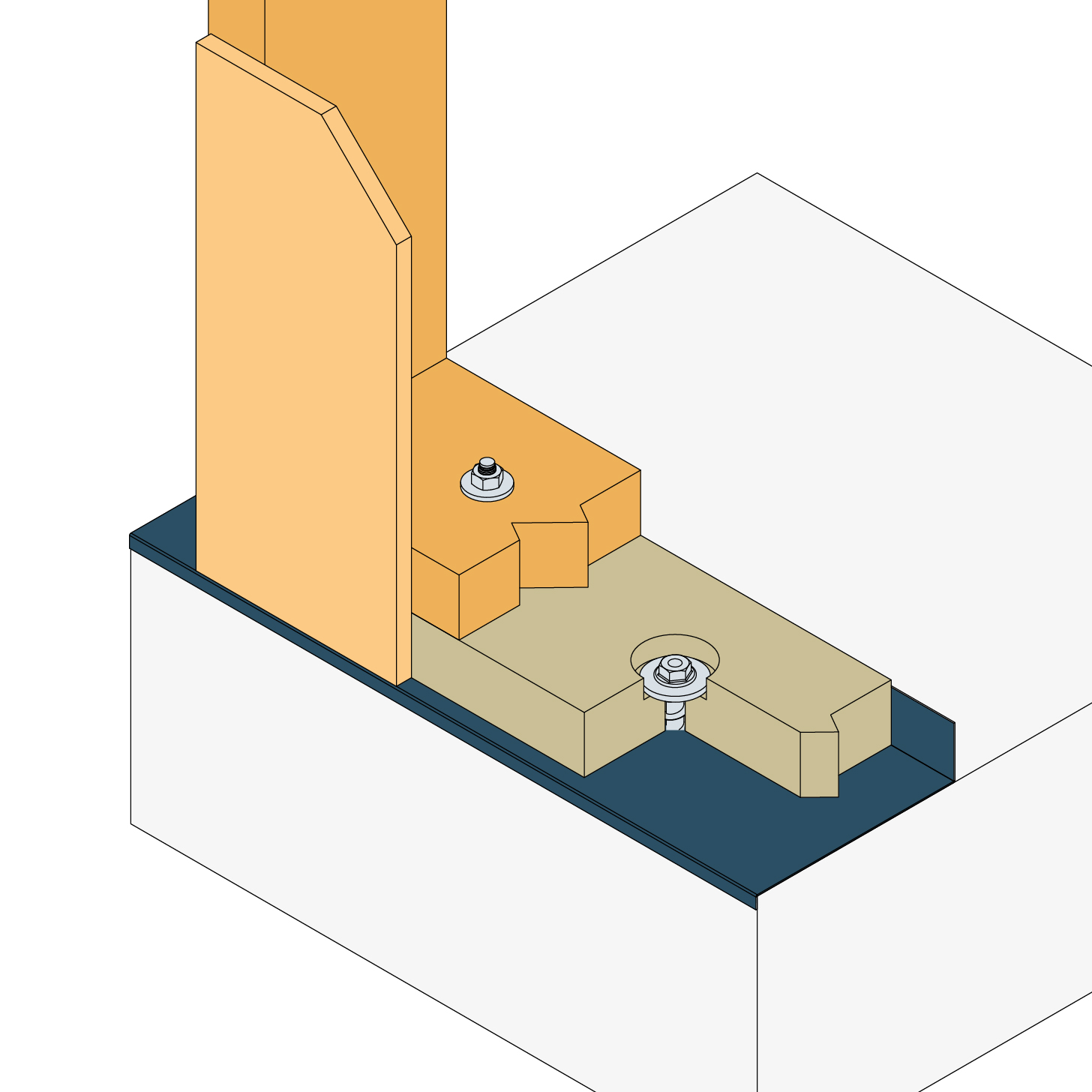

Bevestiging van houtconstructies : ophangbeugels voor kapconstructies,
Bevestiging van metaalprofielen : borstweringen, consoles en kabelgoten,
Bevestiging voor statische of quasi statische belastingen : portalen en machines.
Technische gegevens

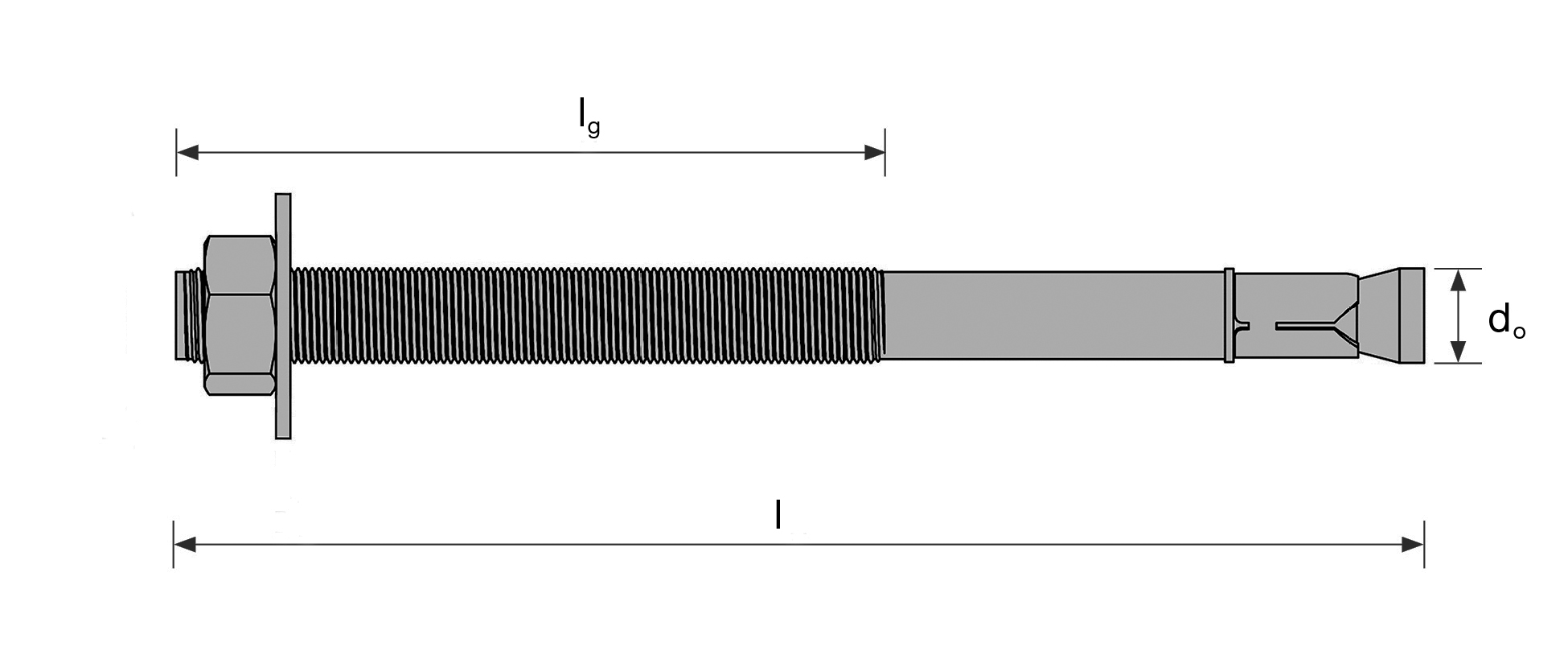

Afmetingen
Afmetingen en karakteristieke waarden
Table "Afmetingen en karakteristieke waarden" cannot be displayed : no references available.
Gebruiksbelastingen
Table "Gebruiksbelastingen" cannot be displayed : no references available.
1. Gebruiksbelastingen : de opgegeven belastingen zijn berekend op basis van de karakteristieke waarden in de
ETA's, na toepassing van de partiële veiligheidsfactoren uit ETAG 001 alsook van een partiële belastingfactor ã f = 1,4.
2. Gebruiksbelastingen op trek : de gebruiksbelastingen op trek worden berekend voor ongewapend beton en gewapend
standaardbeton met een afstand tussen wapeningsstaven van S≤15 cm of S≤10 cm voor een diameter kleiner dan of gelijk aan 10 mm.
3. Ongescheurd beton : van ongescheurd beton is sprake wanneer de spanningen in het beton gelijk zijn aan ó L
+ ó R ≤ 0. Bij ontbreken van gedetailleerde controle neemt men ó R = 3 N/mm2 (ó L komt overeen met de spanningen
in het beton als gevolg van uitwendige belastingen, inclusief de ankerbelastingen).
Installatie
Installatie
Montage
Bij het aandraaien gaat de kegelpunt door de uitzettingsring waardoor de segmenten openbreken en platgedrukt worden tegen de wand. Daardoor ontstaat hechtingskracht door wrijving op het ondergrondmateriaal.
Hierdoor ontstaat een verankering door spreidkracht via momentgecontroleerd inschroeven zonder bijzonder gereedschap.
Gat boren
Boorgat stofvrij maken
Plug plaatsen vóór bouwdeel schroeven
Vastzetten met het juiste aandraaimoment
Hartafstand, randafstand en ondergronddikte
Table "Hartafstand, randafstand en ondergronddikte" cannot be displayed : no references available.
Plaatsingsgegevens
Table "Plaatsingsgegevens" cannot be displayed : no references available.
