Verbindingen hout
Hoekijzers
SBV

Consoles voor zware belasting

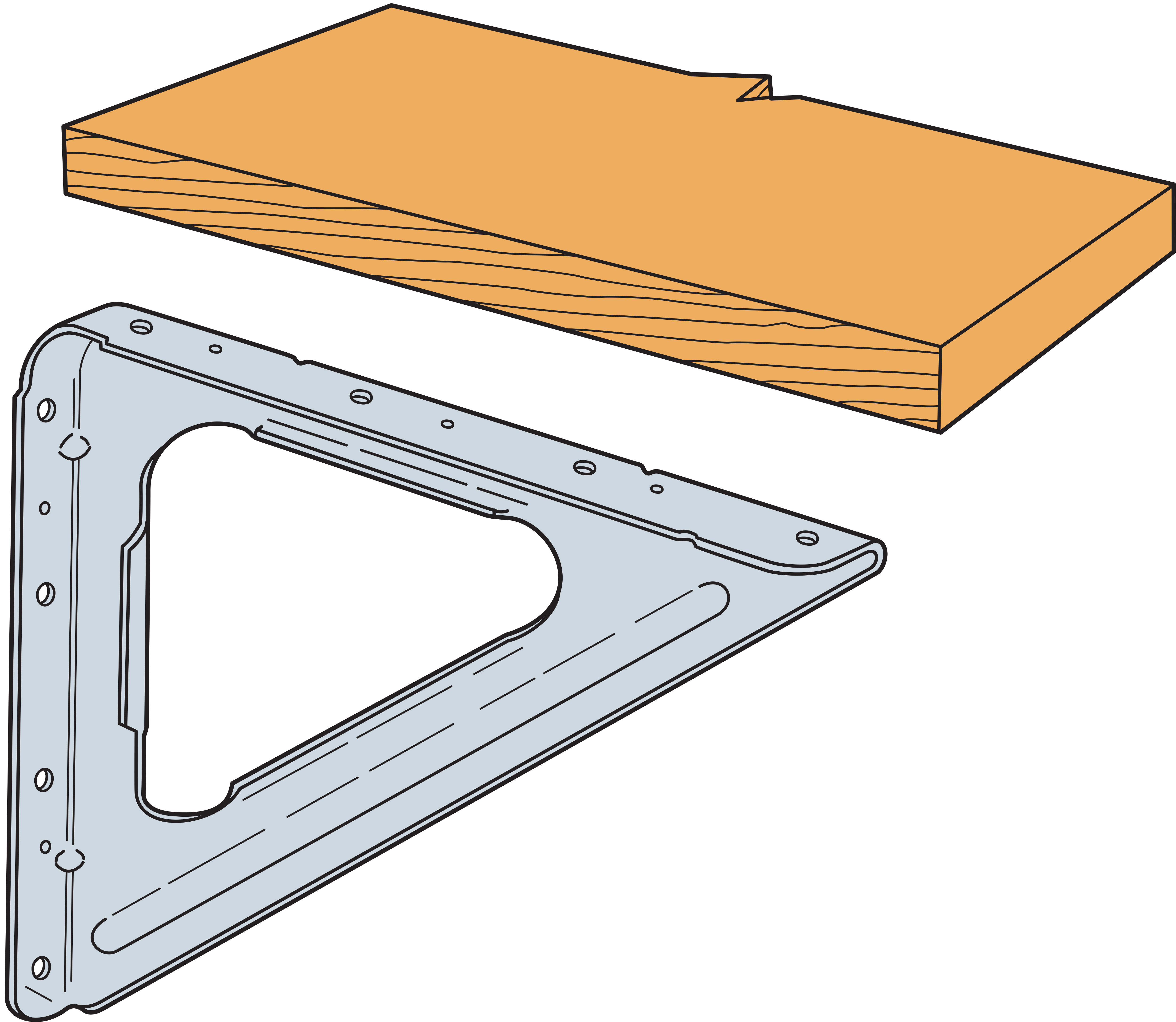

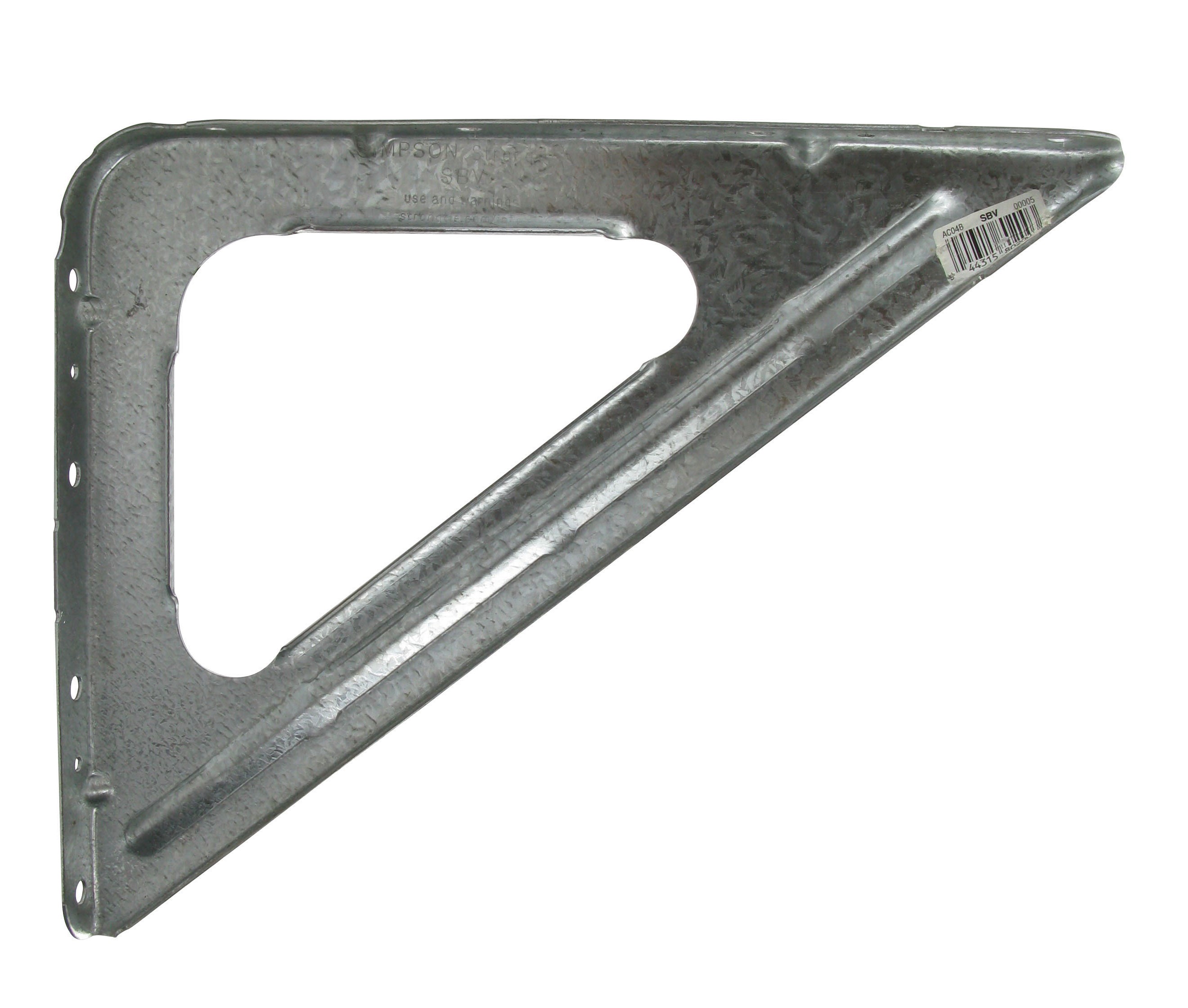

De consoles voor zware belasting SBV worden gebruikt om rekken uit te voeren. Deze consoles zijn verstevigd om zware belastingen op te vangen.

Technisch gegevensblad
Gebruiksklasse 2
Binner
Gegalvaniseerd staal Z275

Product Details

Afbeeldingen


Kenmerken

Materiaal

  • Verzinkt staal G90 overeenkomstig ASTM A653,
  • Dikte : 1,6 mm.

Voordelen

  • Hoge stijfheid van het hoekijzer,
  • Voor rekken vanaf 280 mm diepte.

Toepassing

Ondergrond

  • Drager : beton, metselwerk, hout, staal,
  • Gedragen bouwdeel : vloeren of massief hout, plaatmaterialen.

Toepassingsgebieden

  • Opbergrek voor zware belasting,
  • Vensterbank,
  • Toonbanksteun,
  • Verankering van bekistingsplanken.

Technische gegevens

Afmetingen


Afmetingen

Referentie Afmetingen en karakteristieke waarden [mm] flens B Boorgaten in drager
A B C t Ø4 [mm] Ø7 [mm] Ø4 [mm] Ø7 [mm]
SBV-FR229278191.62434

Installatie

Installatie

Bevestigingen

Op hout :

  • Ringnagels,
  • Zelftappende schroevenn
  • Houtdraadbouten.

Op beton :

  • Pluggen.

Op metaal :

  • Bouten,
  • Klinknagels.

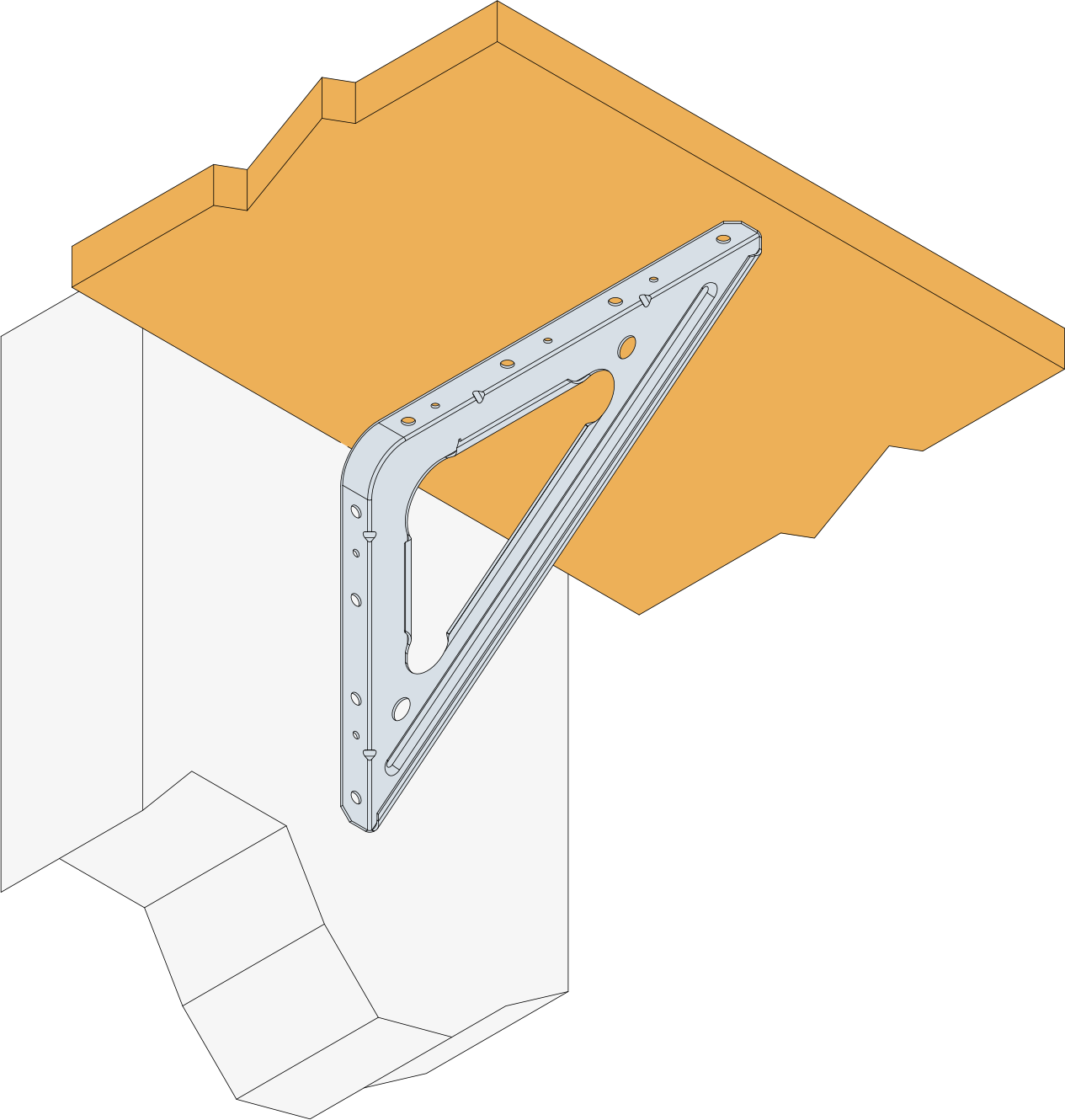

Plaatsing

  1. Houd het te bevestigen element dicht bij de ondergrond.
  2. Vernagel het element. Dit kan ook worden vastgeschroefd met behulp van passende schroeven.
  3. Wordt het hoekijzer ook daarop vastgenageld of geschroefd.
