Verbindingen hout
Hoekijzers

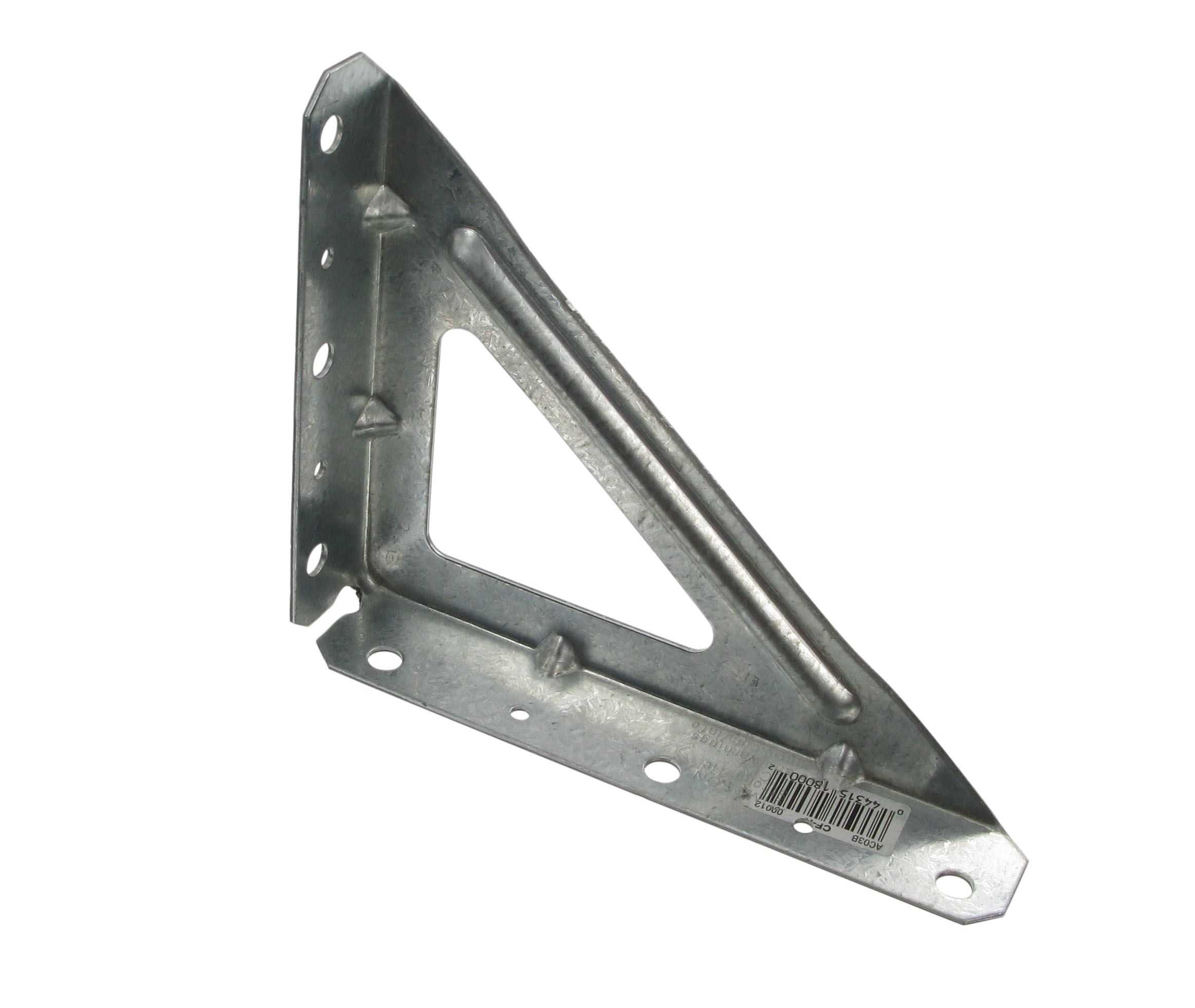

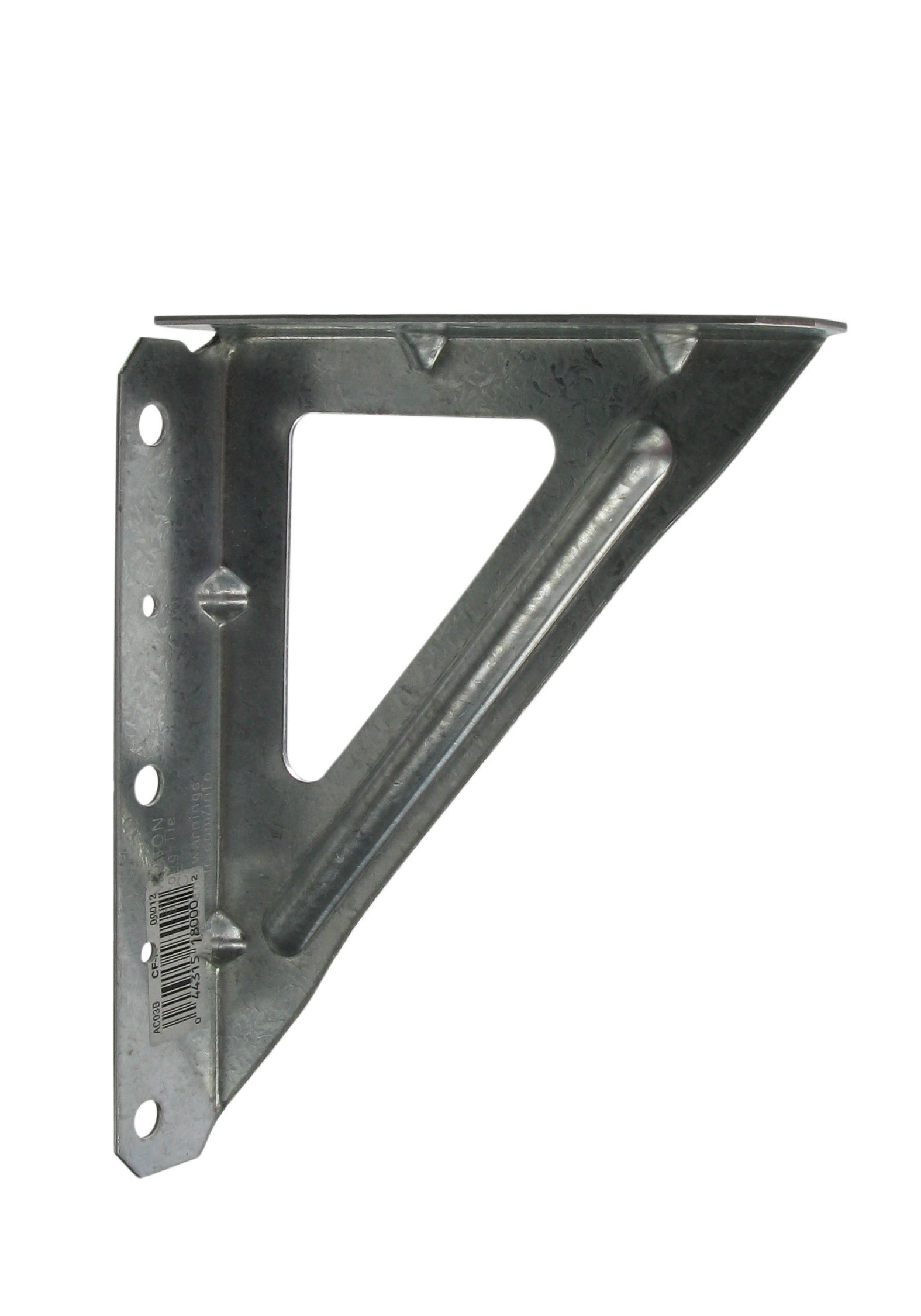

CF-R

Consoles voor zware belasting

De consoles voor zware belasting CF-R worden gebruikt om rekken uit te voeren. Deze consoles zijn verstevigd om zware belastingen op te vangen.

Technisch gegevensblad
Gebruiksklasse 2
Binner
Gegalvaniseerd staal Z275

Product Details

Afbeeldingen

Bevestiging van consoles

Kenmerken

Materiaal

  • Verzinkt staal G90 overeenkomstig ASTM A653,
  • Dikte : 1,6 mm.

Voordelen

  • Hoge stijfheid van het hoekijzer,
  • Voor rekken vanaf 150 mm diepte.

Toepassing

Ondergrond

  • Drager : beton, metselwerk, hout, staal,
  • Gedragen bouwdeel : vloeren of massief hout, plaatmaterialen.

Toepassingsgebieden

  • Opbergrek voor zware belasting,
  • Vensterbank,
  • Toonbanksteun,
  • Verankering van bekistingsplanken enz.

Technische gegevens

Afmetingen


Afmetingen en karakteristieke waarden

Referentie Afmetingen en karakteristieke waarden [mm] flens B Boorgaten in drager
A B C t Ø4 Ø7 Ø4 Ø7
CF-R127154291.62323

Installatie

Installatie

Bevestigingen

Op hout :

  • Ringnagels,
  • Zelftappende schroeven,
  • Houtdraadbouten.

Op beton :

  • Pluggen.

Op metaal :

  • Bouten,
  • Klinknagels.

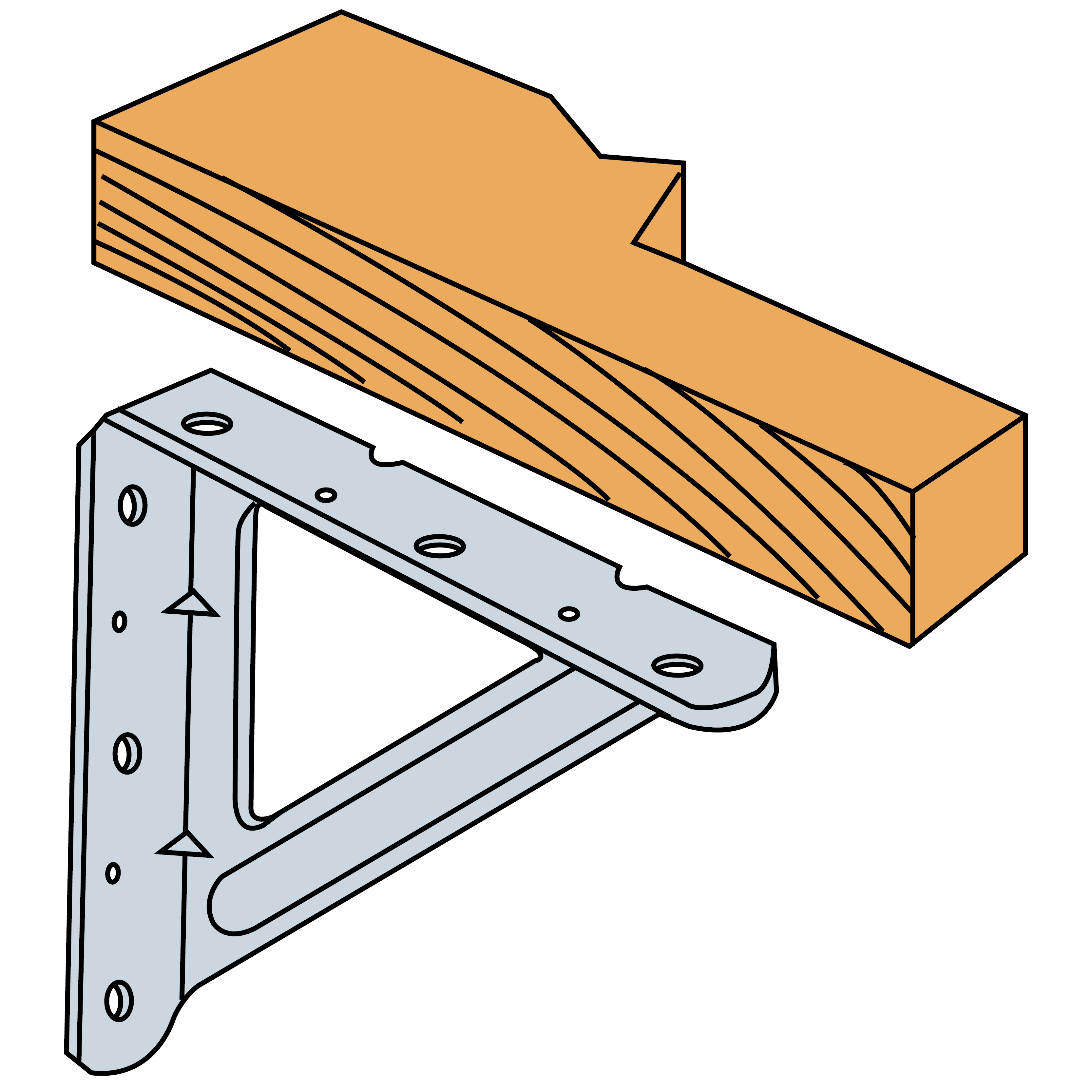

Plaatsing

  1. Houd het te bevestigen element dicht bij de ondergrond.
  2. Vernagel het element. Dit kan ook worden vastgeschroefd met behulp van passende schroeven.
  3. Wordt het hoekijzer ook daarop vastgenageld of geschroefd.
Bevestiging van consoles
