ZS

Clip voor tussenstukken

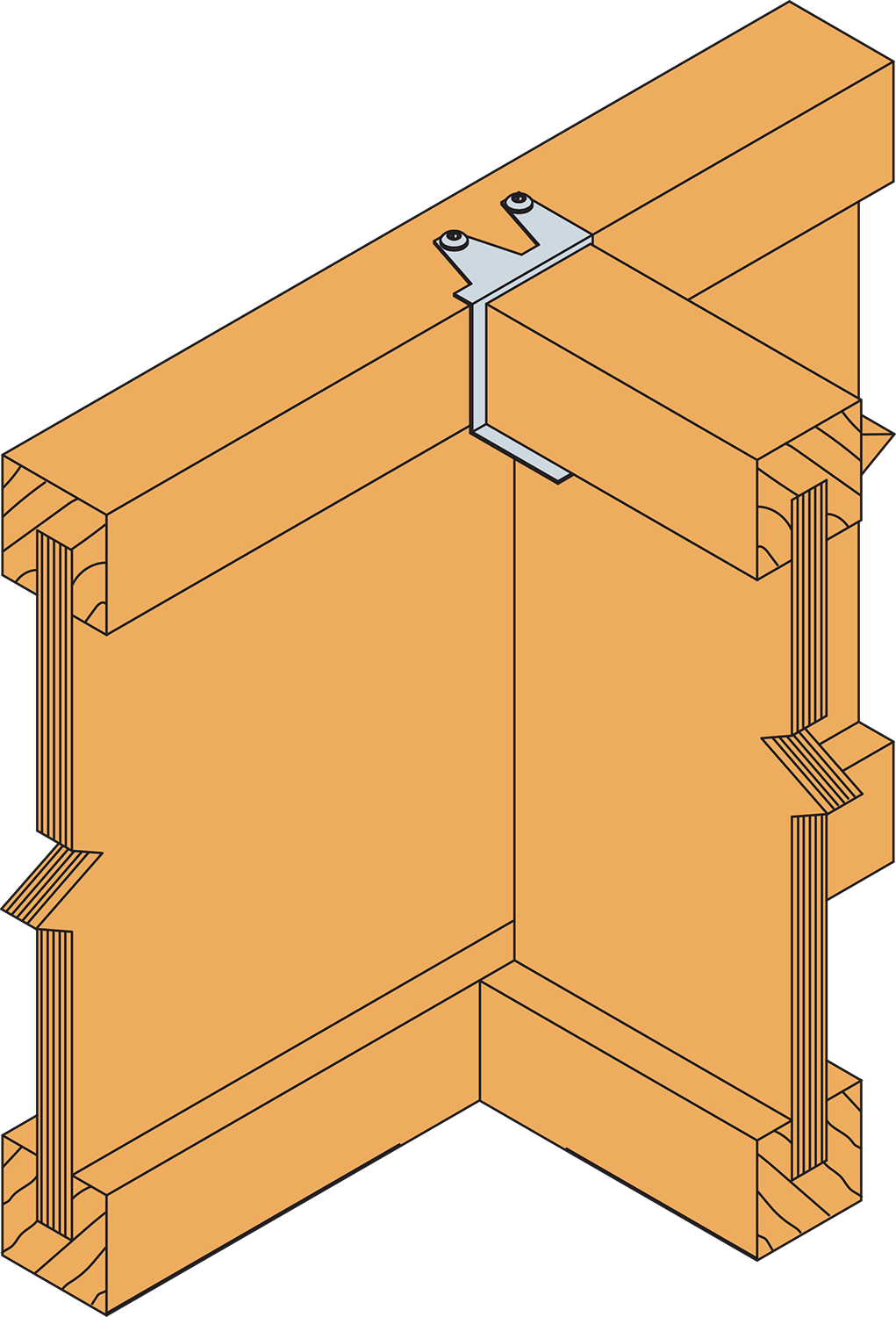

De clip ZS bevestigt tussenstukken van I-balken in een vloer.

Technisch gegevensblad
CE-Markering
ETA
Gebruiksklasse 2
Elektrolytisch verzinkt staal 20µm

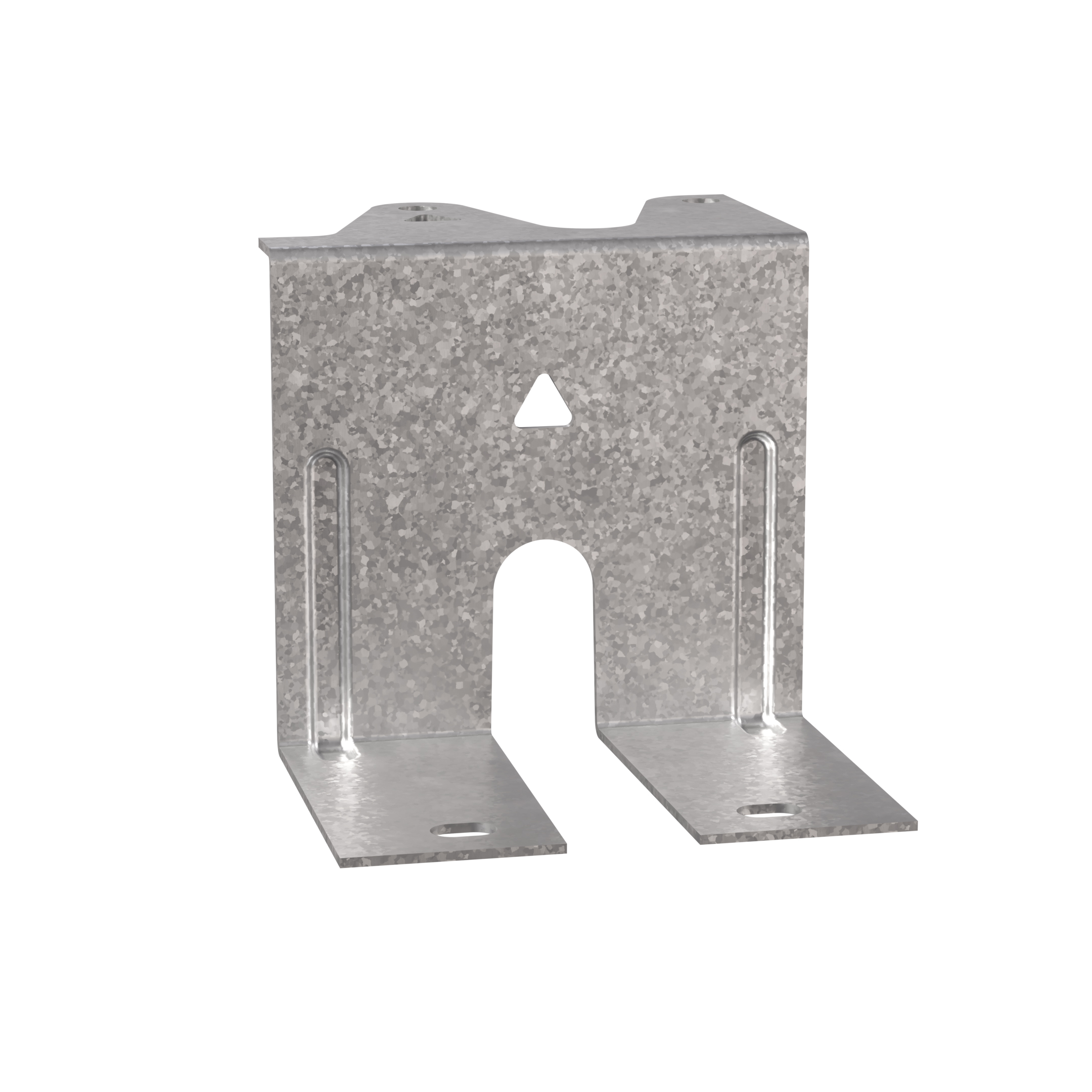

ZS main image

Product Details

Afbeeldingen


Kenmerken

Materiaal

  • Verzinkt staal DX51D + Z275 overeenkomstig NF EN 10346,
  • Dikte : 0.9 mm.

Voordelen

  • Maakt het mogelijk snijuitval van I-balken te gebruiken als afstandsstuk.

Toepassing

Ondergrond

  • Type drager : massief hout, composiethout, gelijmd gelamineerd hout enz,
  • Type gedragen bouwdeel : I-balken, balken uit LVL (Laminated Veneer Lumber), PSL (Parallel Strand Lumber), LSL (Laminated Strand Lumber) enz.

Toepassingsgebieden

  • Bevestiging van dwarsbalken,
  • Raveelbalken enz,
  • Tussenstukken,
  •  I-balken,
  • Vloeren.

Technische gegevens

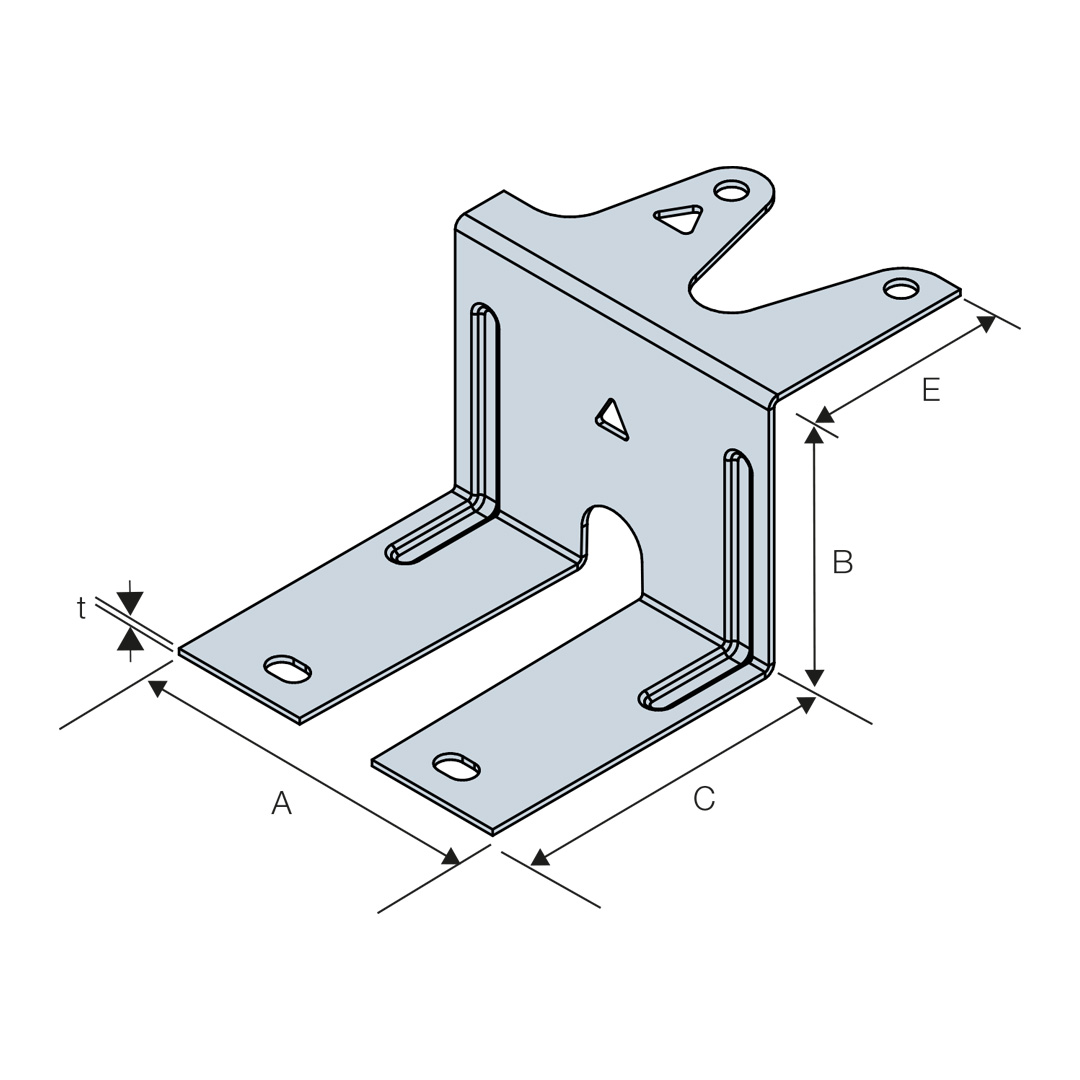

Afmetingen


Karasteristieke waarden

Referentie Afmetingen [mm] Fasteners Karakteristieke waarden [kN]
A B C F Dikte C24
ZS38N523846310.94 ø3.75x303.6
ZS45N524539310.94 ø3.75x303.6

Installatie

Installatie

Bevestigingen

  • Getorste nagels Ø 3,75 x 30 (gebruik alle in de tabel aangeduide nagels).

Plaatsing

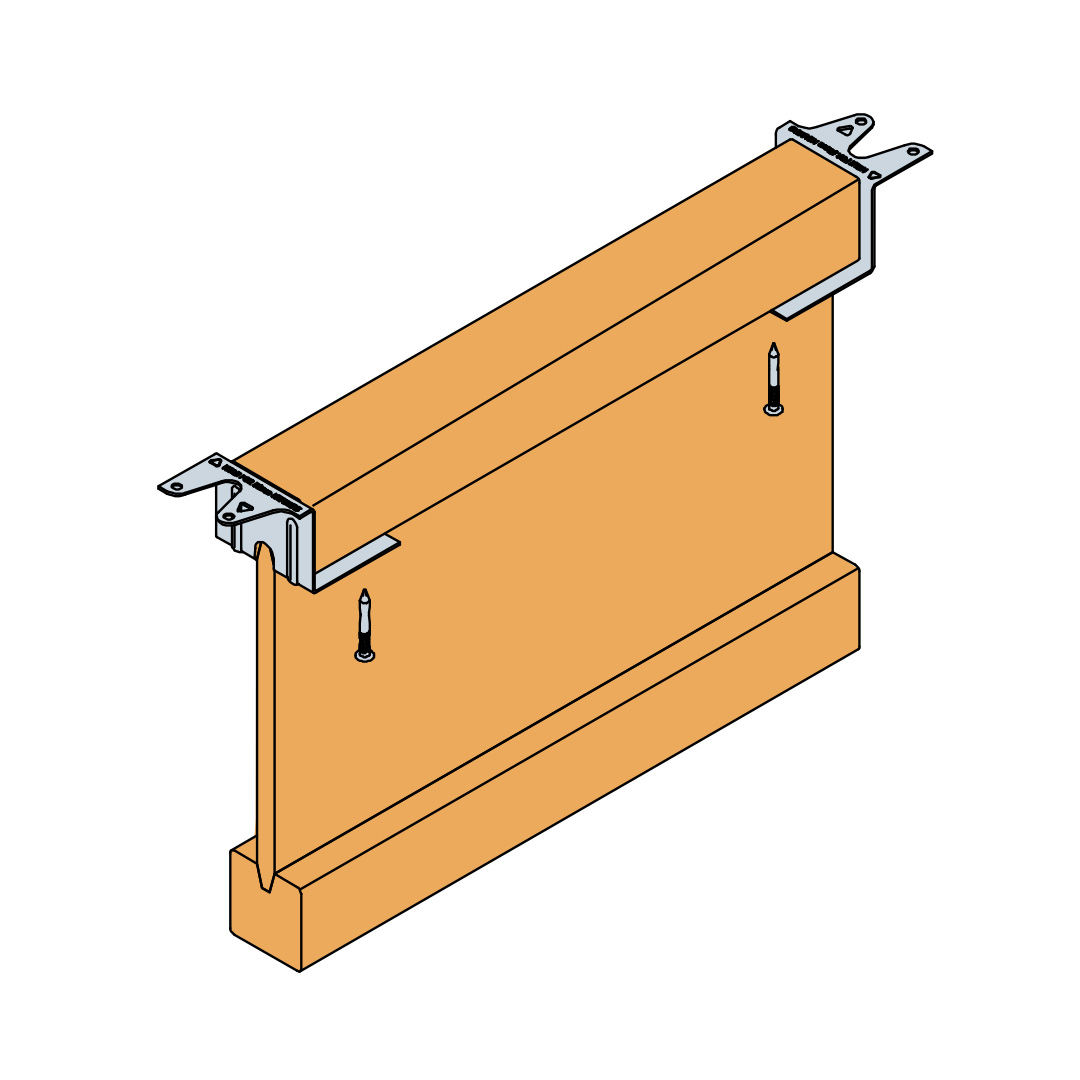

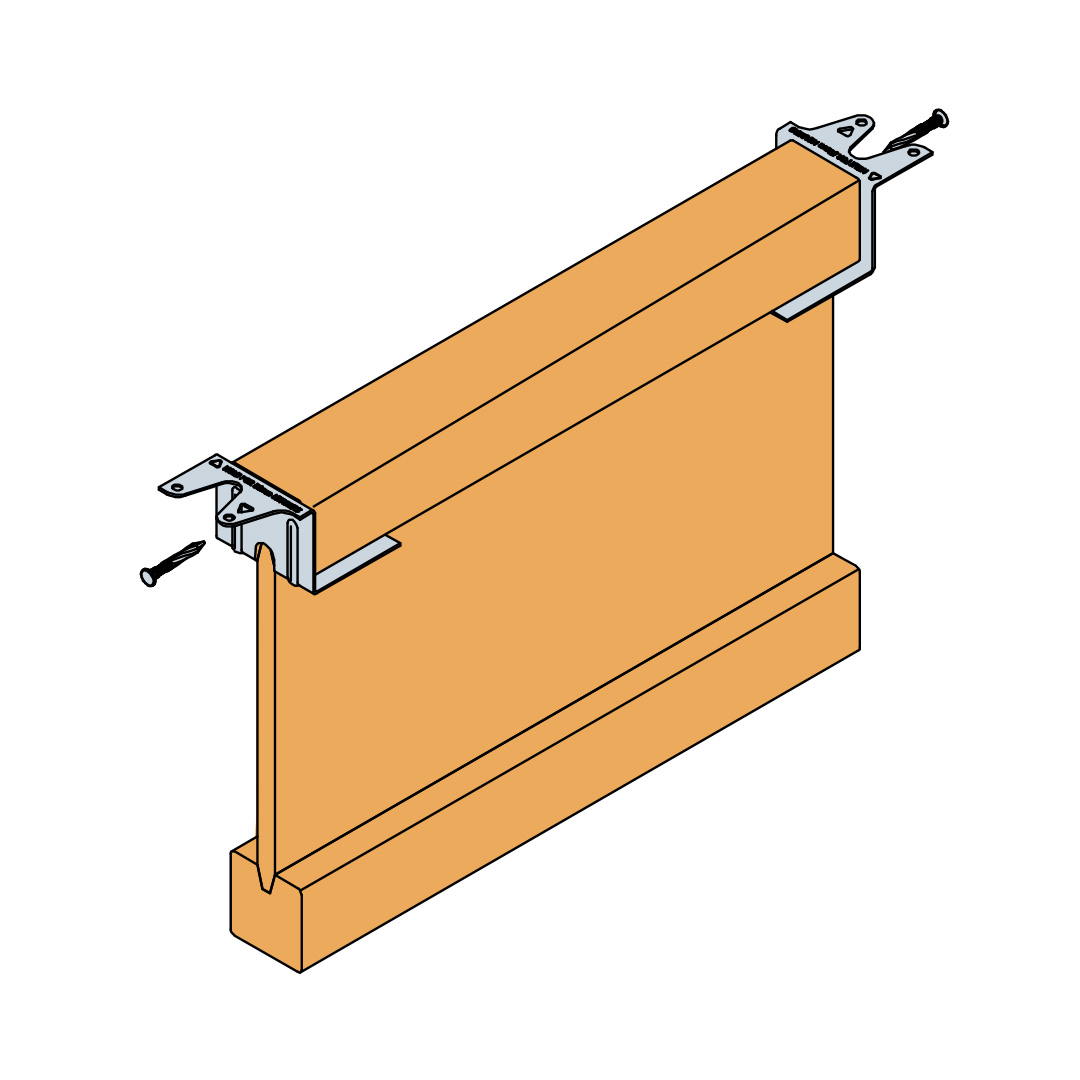

  1. Bevestig het horizontale anker van de clips ZS onder de bovengording van de tussenstukken van I-balken, met behulp van getorste nagels N3.75x30.
  2. Plaats de tussenstukken tussen de I-balken van het bintwerk.

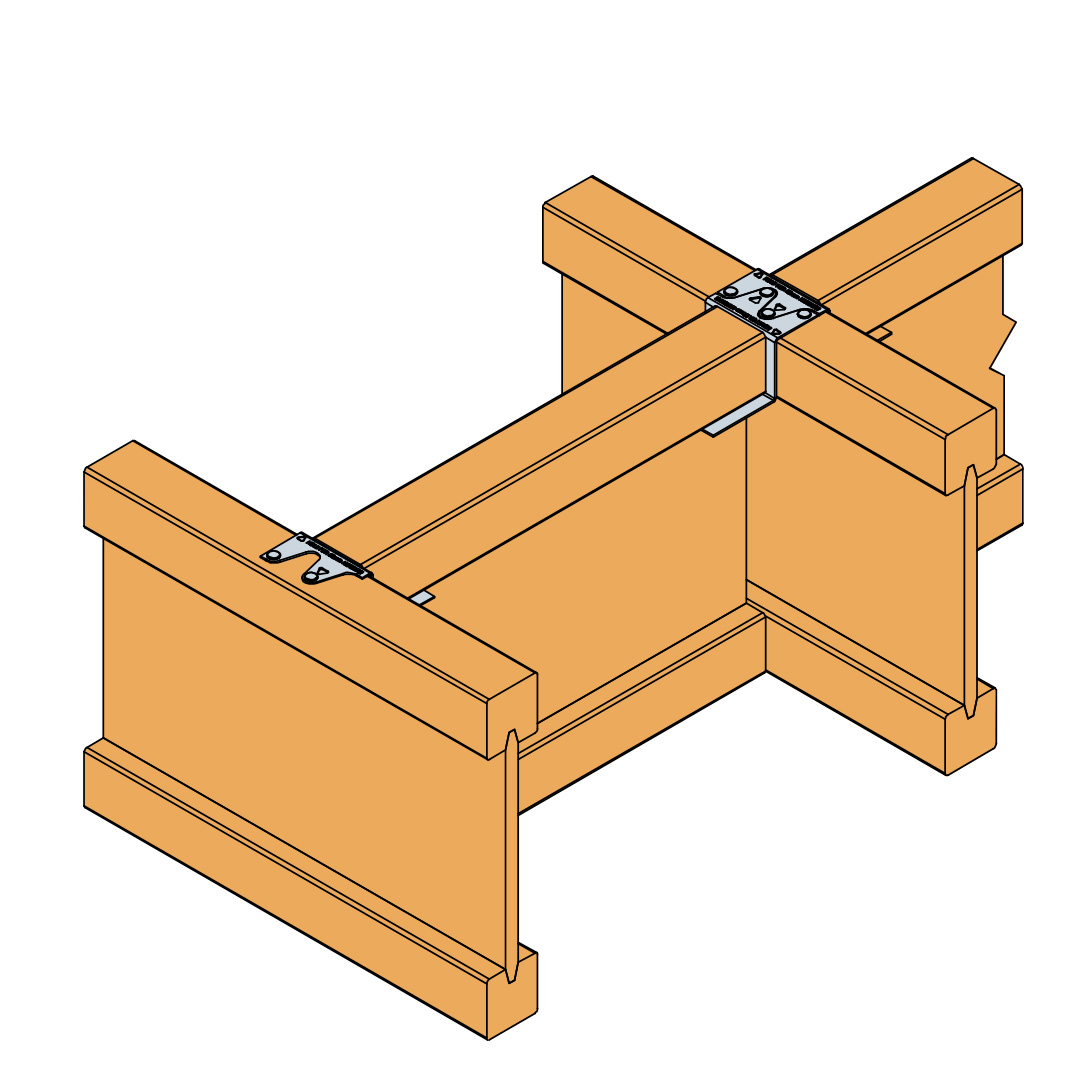

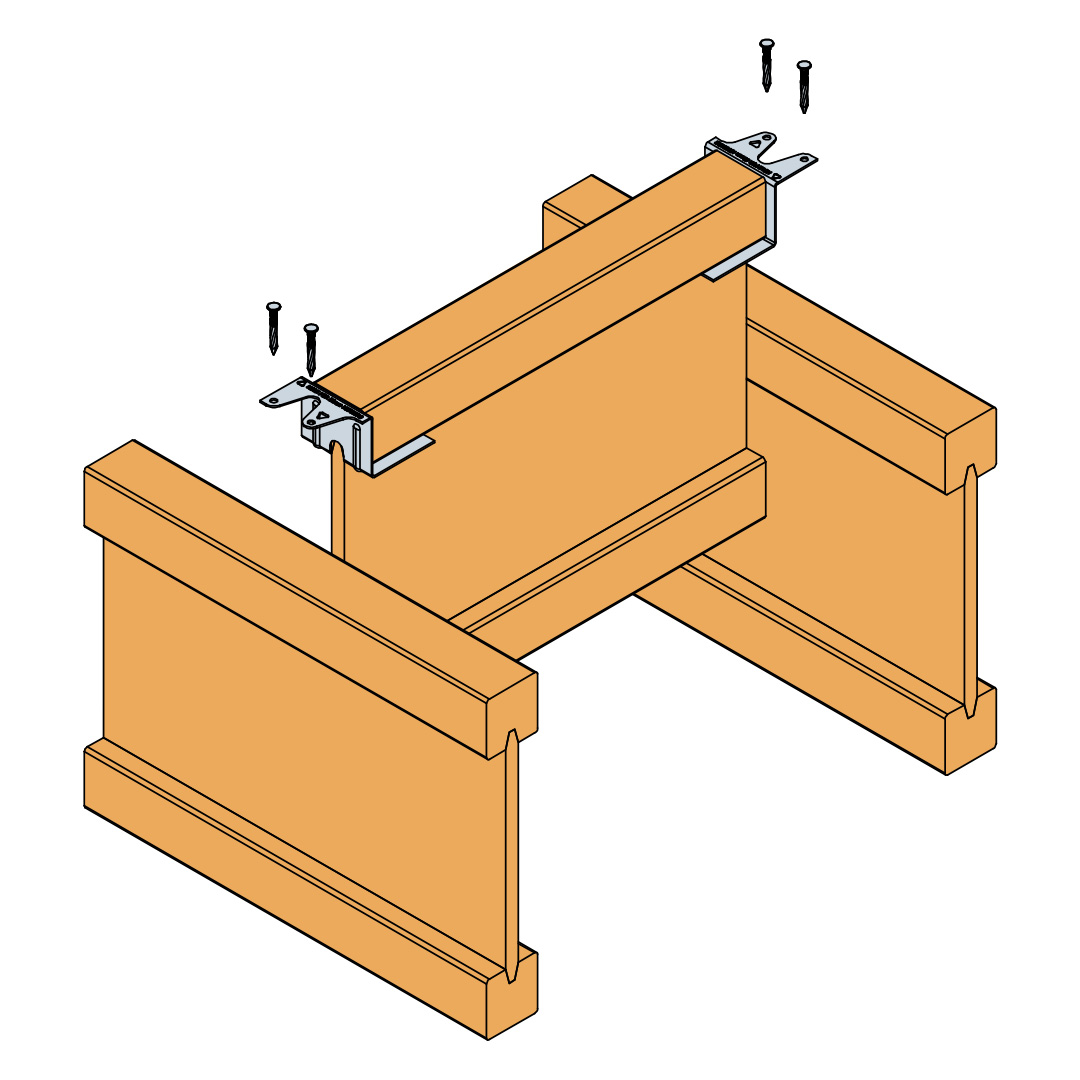

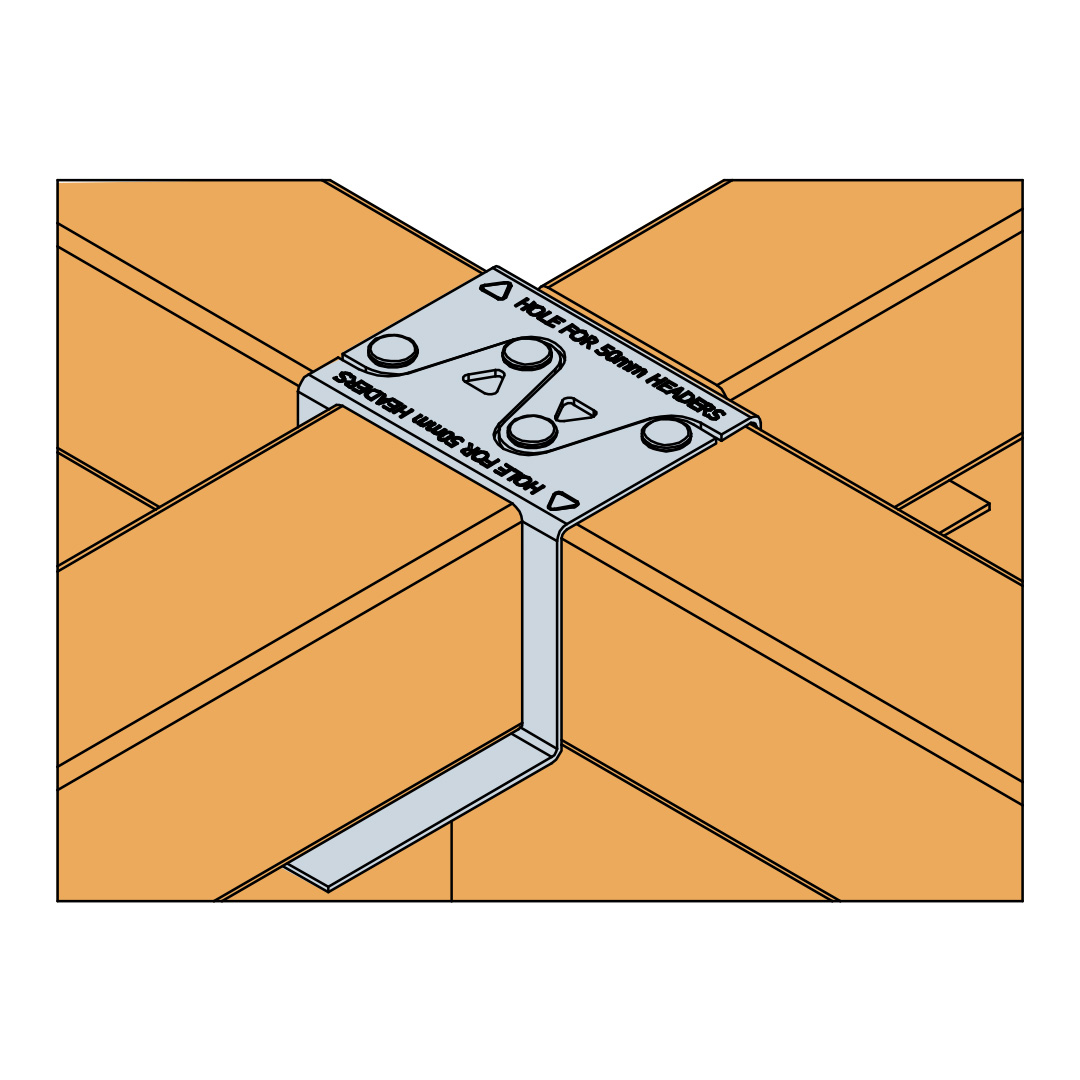

  3. Bevestig de clips over de bovengording van de I-balken van het bintwerk met behulp van getorste nagels N3.75x30.

Certificering

Prestatieverklaring: DoP

nl-dop-17-0554-02-s.pdf (219.84 KB)
nl-dop-e17-0554-issue-1-0.pdf (41.57 KB)

Europese technische goedkeuring: ETA

eta-17-0554-2023-05-31-2.pdf (2.03 MB)
eta-17-0554.pdf (3.33 MB)
