SAMI

Balkdrager voor gemetselde hoek

Deze balkdrager kan spanten in hoeken van metselwerk van 90° dragen. Hij kan in de breedte worden gevouwen naar keuze tussen 76 en 150 mm.

Technisch gegevensblad

CE-Markering

ETA

Gebruiksklasse 2

Binner

Gegalvaniseerd staal Z275

Product Details

Afbeeldingen

Kenmerken

Materiaal

Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
Dikte : 1,5 mm.

Voordelen

Eenvoudige en snelle montage,
Kan in de breedte worden gevouwen naar keuze tussen 76 en 150 mm.

Toepassing

Ondergrond

Drager : staal, beton,
Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout.

Toepassingsgebieden

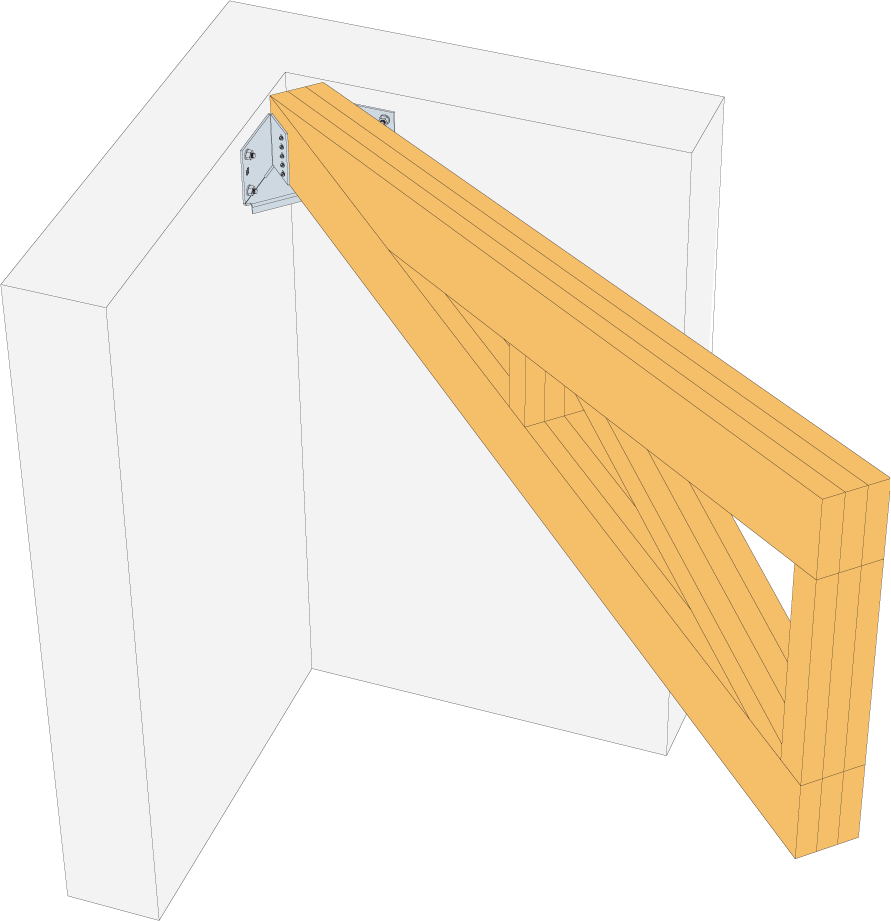

Bevestiging van houten element in de gemetselde hoeken.

Technische gegevens

Afmetingen

Afmetingen en karakteristieke waarden

Referentie	Afmetingen en karakteristieke waarden [mm]					Drager Boorgaten	Gedragen boorgaten
Referentie	A	B	C	D	t	Diameter 12	Ø5x12 sleufgat
SAMI38/2.5	38	106	-	54	2.5	-	-
SAMI/4X	76-150	116	121	104-156	4	4	10

De vermelde waarden voor de belastingsterkte gelden op beton bij een bevestiging verwijderd van de randen van de ondergrond. Voor andere toepassingen moet de ontwerper nagaan of de verankeringen sterk genoeg zijn (onze softwaretool Anchor Designer, die gratis gedownload kan worden op deze website, kan hulp bieden bij de dimensionering).

Karakteristieke waarden - Hout op Beton

Referentie	Karakteristieke waarden voor hout / beton of staal
	Bevestigingen				Karakteristieke waarden - Hout C24 [kN]
	Drager		Spanwijdte		R_1,k
	Aantal	Typ	Aantal	Typ	R_1,k
SAMI38/2.5	2	Ø10	4	CSA5.0x40	10.1
SAMI/4X	4	Ø10	10	CNA4.0x35	31.3

Installatie

Bevestigingen

Op gedragen bouwdeel :

Ringnagels CNA Ø 4,0x35 mm,
Schroeven CSA Ø 5,0x35 mm.

Op drager :
Stalen ondergrond :

Bouten Ø 10 mm volgens uitzetmaat (de boutdiameter mag niet meer dan 2 mm kleiner zijn dan de boorgatdiameter).

Betonnen ondergrond :

Mechanische verankering : doorsteekanker FM 753 EVO M10x78/5,
Chemische verankering : hars AT-HP met draadstang LMAS M10-120/25.

Hol metselwerk (belastingsterkte van verankeringen controleren) :

Hars AT-HP of POLY-GP + draadstang LMAS M10-120/25 + zeefhuls SH M16-130.

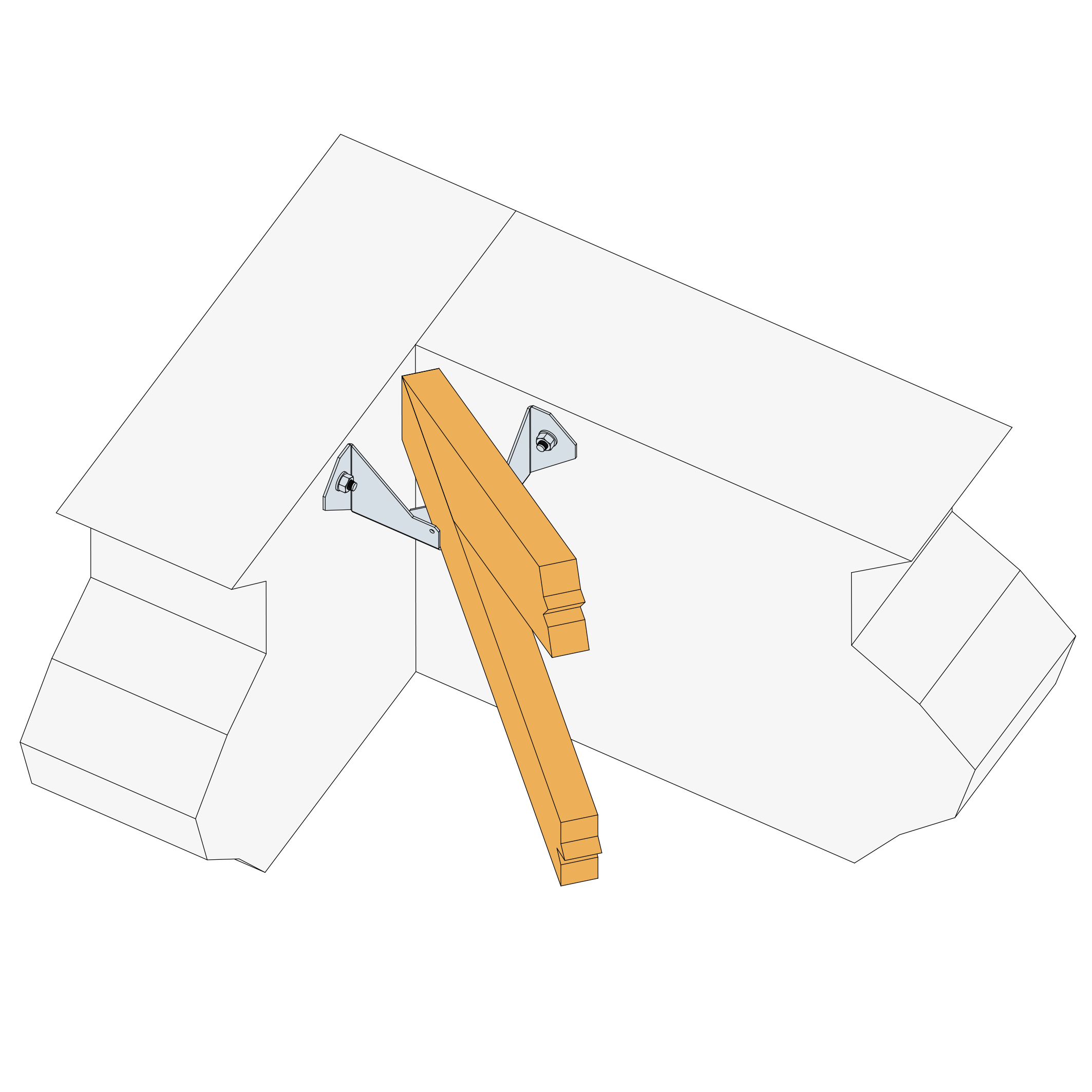

Plaatsing

Op hout :

Teken de plaats van de gedragen balk af op de drager.
Presenteer de balkdrager en bevestig de flenzen voorlopig aan weerszijden.
Verstel de balkdrager volgens de aftekeningen, De balkdrager moet bovenaan iets meer open staan dan onderaan om het plaatsen van de gedragen balk te vergemakkelijken.
Voltooi de bevestiging op elke flens.
Presenteer de gedragen balk in de balkdrager.
Bevestig de gedragen balk op de balkdrager.
Op hout zijn er twee soorten vernageling: volledig of gedeeltelijk.

Op beton :

Methode 1 : Teken de plaats van de boorgaten af aan de hand van de tabel met de posities van de beschikbare boorgaten op de technische fiche.
Methode 2 : Teken de plaats van de balk af op de ondergrond, presenteer de balkdrager en duid de middelpunten van de boorgaten aan.
Boor in de ondergrond met een passende boor.
Presenteer de balkdrager en bevestig hem op de ondergrond met doorsteekankers.
Presenteer de gedragen balk in de balkdrager.
Bevestig de gedragen balk op de balkdrager.
