JHR/L

Balkdrager met één naar binnen geplooide flens

De serie JHR/L is speciaal ontworpen om dwarsbalken te bevestigen in hoeken, en biedt dezelfde voordelen als de balkdrager SAE. De ophangbeugels zijn leverbaar in linkse of rechtse uitvoering.

Technisch gegevensblad
CE-Markering
ETA
Gebruiksklasse 2
Binner
Gegalvaniseerd staal Z275

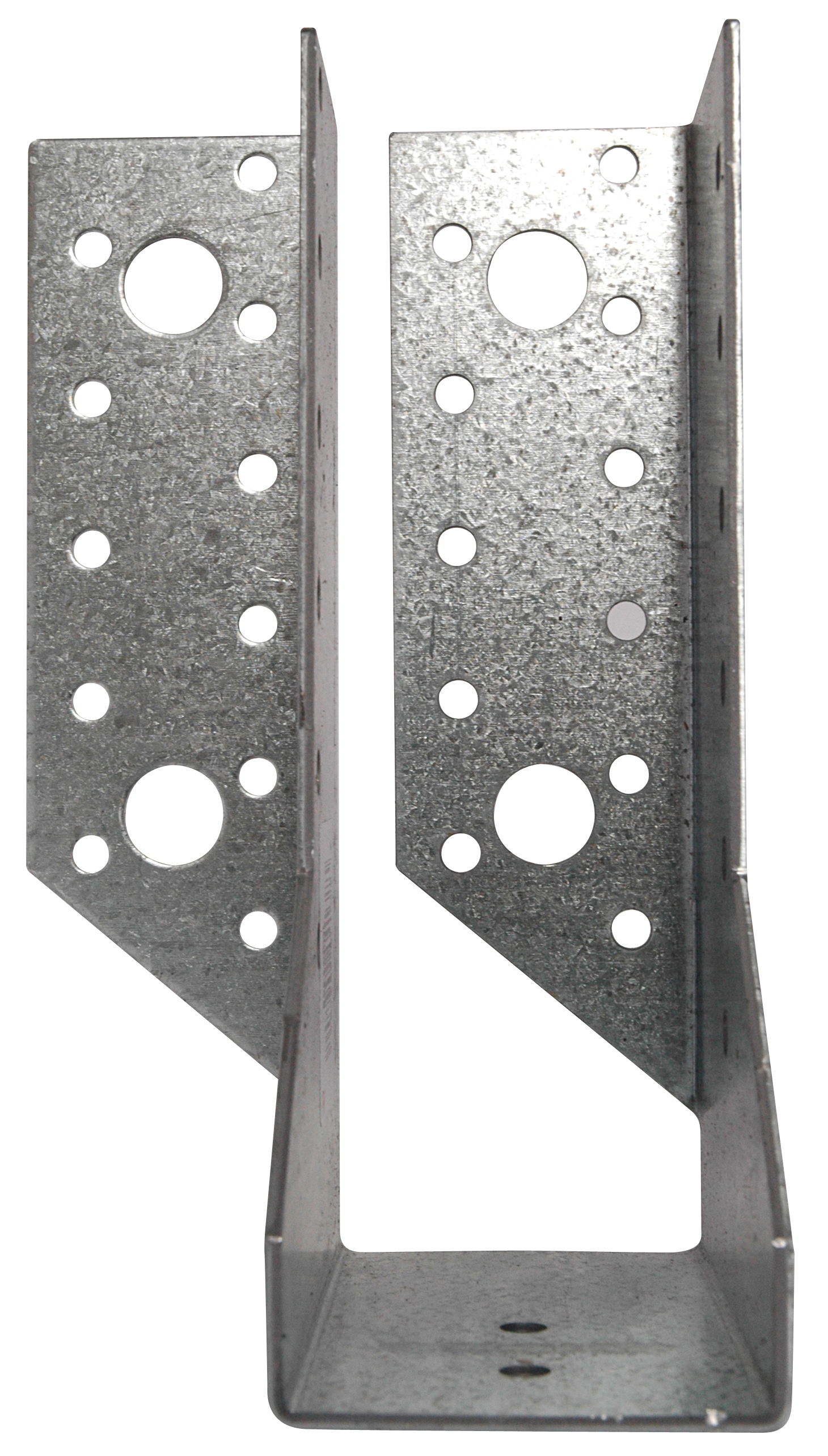

JHL face.JPG

Product Details

Afbeeldingen


Kenmerken

Materiaal

  • Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
  • Dikte : 2 mm.

Voordelen

  • Bruikbaar onder een hoek,
  • Maakt montage dichter bij het uiteinde van de draagbalk mogelijk.

Toepassing

Ondergrond

  • Drager : massief hout, composiethout, gelijmd gelamineerd hout,
  • Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout, vakwerkspanten, profielen.

Toepassingsgebieden

  • Dwarsbalken, gordingen,
  • Gladde balken en gevelbekledingsstijlen,
  • Voeteinden van kepers,
  • Versteviging van bestaande verbindingen enz.

Technische gegevens

Afmetingen


Afmetingen en karakteristieke waarden

Referentie Afmetingen en karakteristieke waarden [mm] Drager Boorgaten Gedragen boorgaten
A B C D F t Ø5 Ø13 Ø5
JHR34462461478441.586222412
JHL34462461478441.586222412

De afmetingen A, B en C zijn de binnenmaten van de ophangbeugel.

Karakteristieke waarden - Dwarsbalk op balk - volledige vernageling

Referentie Karakteristieke waarden voor hout / hout - Vollediege vernageling
Bevestigingen Karakteristieke waarden - Hout C24 [kN]
Drager Spanwijdte R2.k R1.k
Aantal Typ Aantal Typ
JHR3446222CNA4.0x5012CNA4.0x3513.38.8
JHL3446222CNA4.0x5012CNA4.0x3513.38.8

Installatie

Installatie

Bevestigingen

Op de flenzen :

  • Ringnagels CNA Ø 4,0 x 50 mm.

Op de flanken :

  • Ringnagels CNA Ø 4,0 x 35 mm.

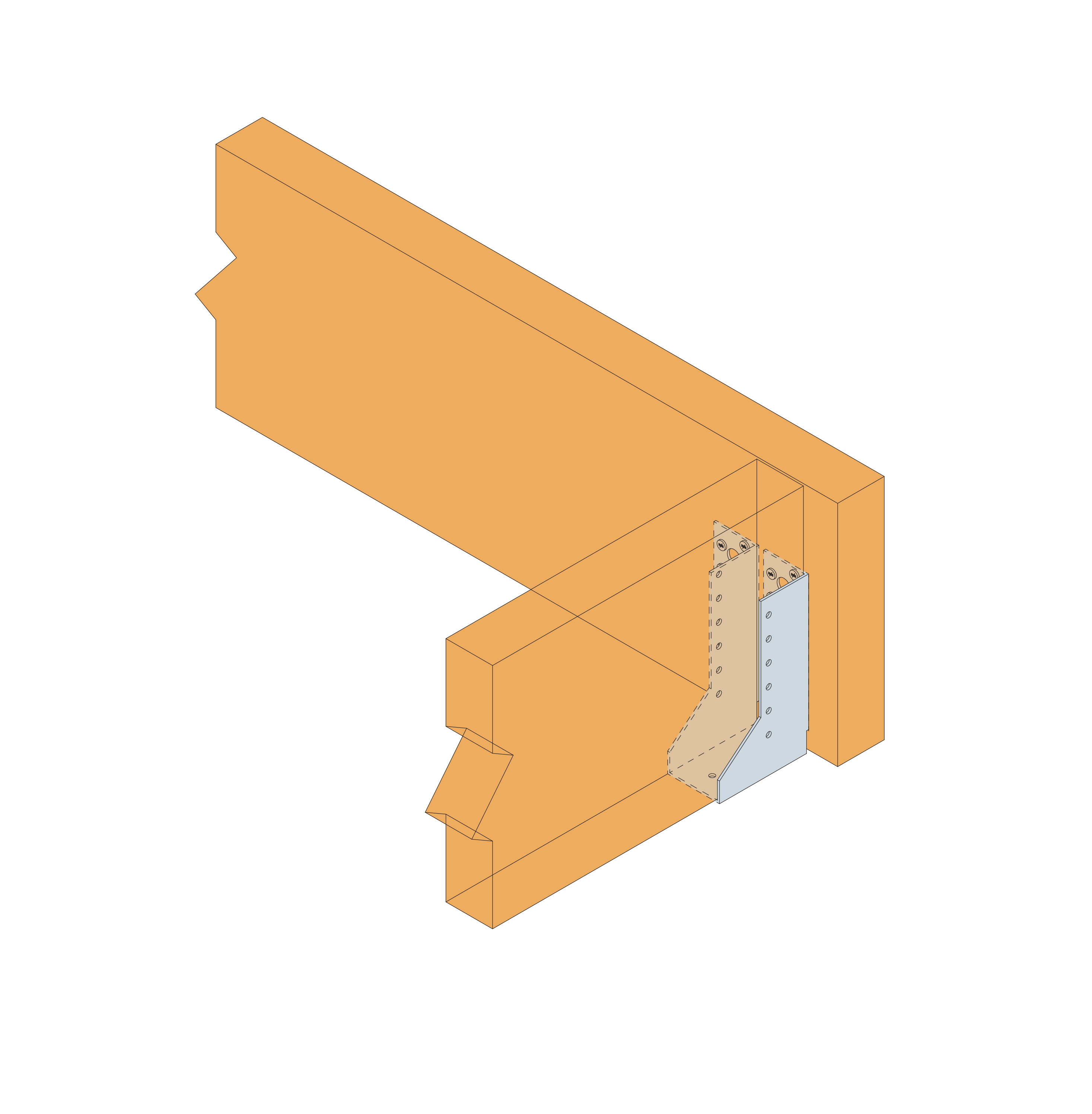

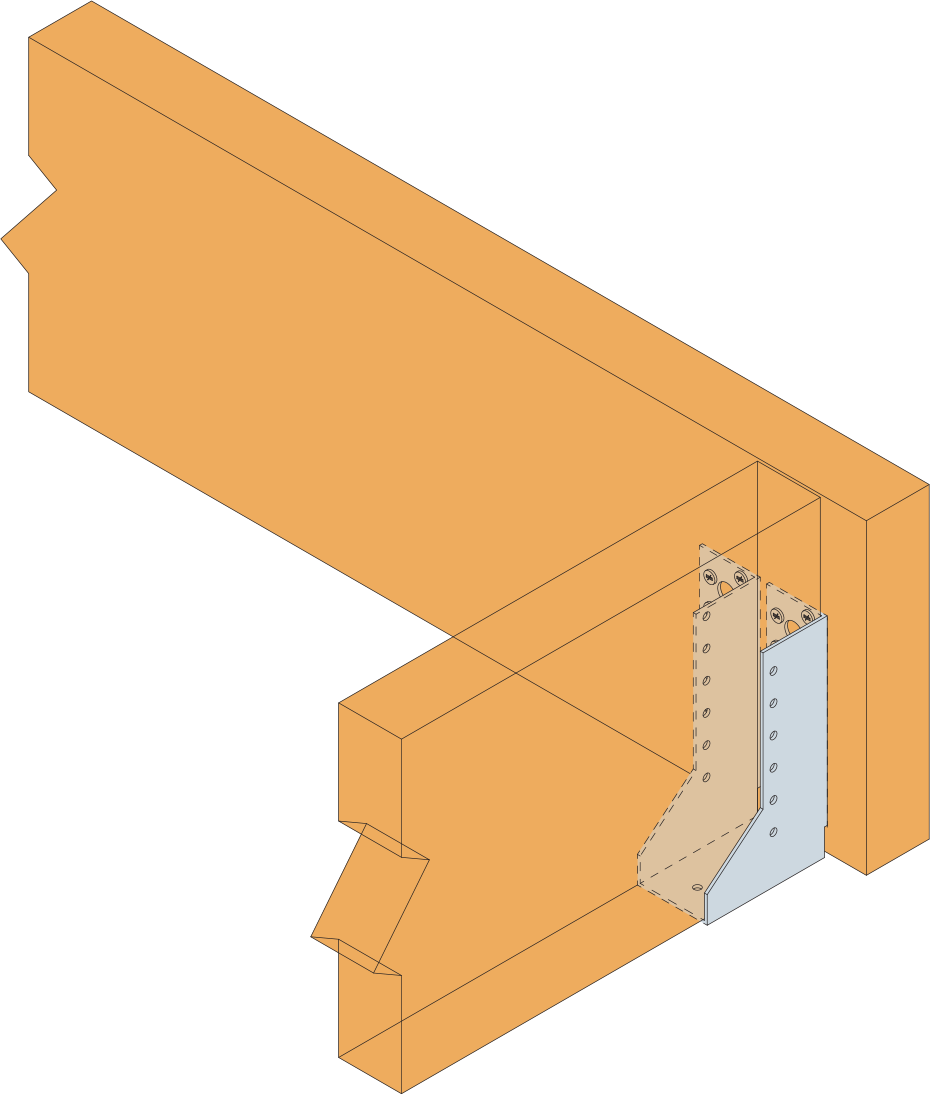

Plaatsing

Op hout :

  1. Teken de plaats van de gedragen balk af op de drager.
  2. Presenteer de balkdrager en bevestig de flenzen voorlopig aan weerszijden.
  3. Verstel de balkdrager volgens de aftekeningen, De balkdrager moet bovenaan iets meer open staan dan onderaan om het plaatsen van de gedragen balk te vergemakkelijken.
  4. Voltooi de bevestiging op elke flens.
  5.  Presenteer de gedragen balk in de balkdrager.
  6. Bevestig de gedragen balk op de balkdrager.
  7. Op hout zijn er twee soorten vernageling: volledig of gedeeltelijk.

Certificering

Prestatieverklaring: DoP

nl-dop-e06-0270-issue-6.pdf (104.44 KB)
nl-dop-e06-0270-issue-5.pdf (40.08 KB)
nl-dop-e06-0270-issue-4.pdf (40.09 KB)
d2e896e3fd7ac14b502f7de26ac520288a613b2b-pdf.pdf (33.97 KB)
9da5a46a6cc3e83ee414931f903996703585d063.pdf (33.37 KB)

Europese technische goedkeuring: ETA

eta-060270-sst-rev-9-2024.pdf (14.09 MB)

Verwante producten

ZIP-pakketten

Online kopen

Netherlands

JHL34462

JHR34462
