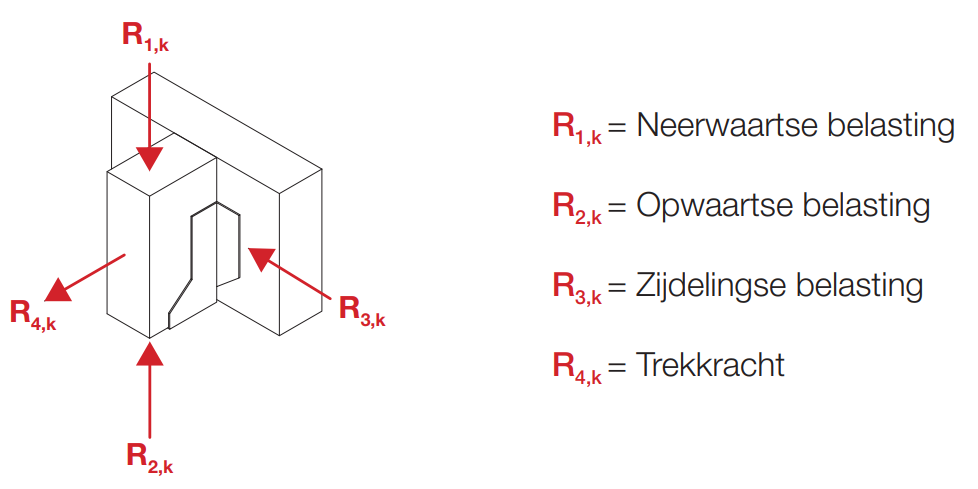

Gecombineerde belastingen

Voor belastingcombinaties moeten de per productenfamilie opgegeven formules gecontroleerd worden :

Opwaarts + treksterkte + zijkant : (F₁/R₁)² + (F₃/R₃)² + (F₄/R₄)² ≤ 1

Neerwaarts + treksterkte + zijkant : (F₂/R₂)² + (F₃/R₃)² + (F₄/R₄)² ≤ 1

Bevestigingselementen

Alle bevestigingselementen (nagels, bouten, ankers e.d.) die vermeld staan in dit document of opgegeven worden door een bevoegd studiebureau moeten gemonteerd worden overeenkomstig de bijbehorende instructies. Bij niet-overeenstemming van aantal, afmetingen, type of afwerking van het bevestigingselement bestaat de kans dat de verbinding haar functie niet kan vervullen.

Monteer alle bevestigingselementen alvorens de verbinding in gebruik te nemen.

De boutgaten moeten 0,5 tot 2 mm groter zijn dan de boutdiameter.

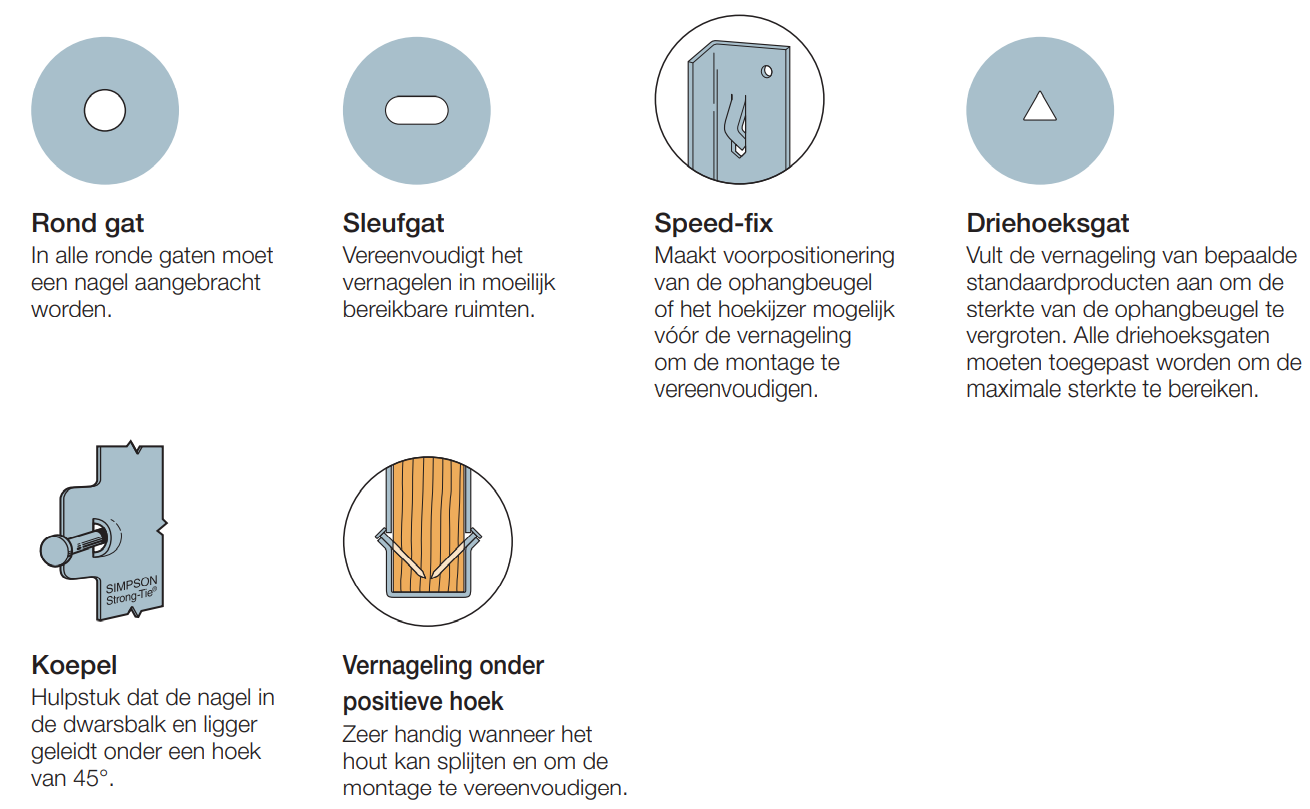

Nagelmachines

De verbindingsstukken mogen aangebracht worden met behulp van een nagelmachine mits de nagels voldoen aan de voorschriften in dit document en gemonteerd worden in de daartoe bestemde gaten.

Aanbevolen wordt een nagelmachine te gebruiken die uitgerust is met boorgatdetectie

De in deze catalogus vermelde karakteristieke waarden gelden alleen voor nagels van Simpson Strong-Tie®. Raadpleeg Eurocode 5 voor de belastingwaarden van andere nagels.

Om de belastingen van andere spijkers te kennen, raadpleegt u de Eurocode 5.

Bijzonderheden

Materiaalsoorten (hol of vol)

Het bevestigingssysteem wordt gekozen volgens de aard en structuur van het materiaal dat als verankeringsondergrond dient.

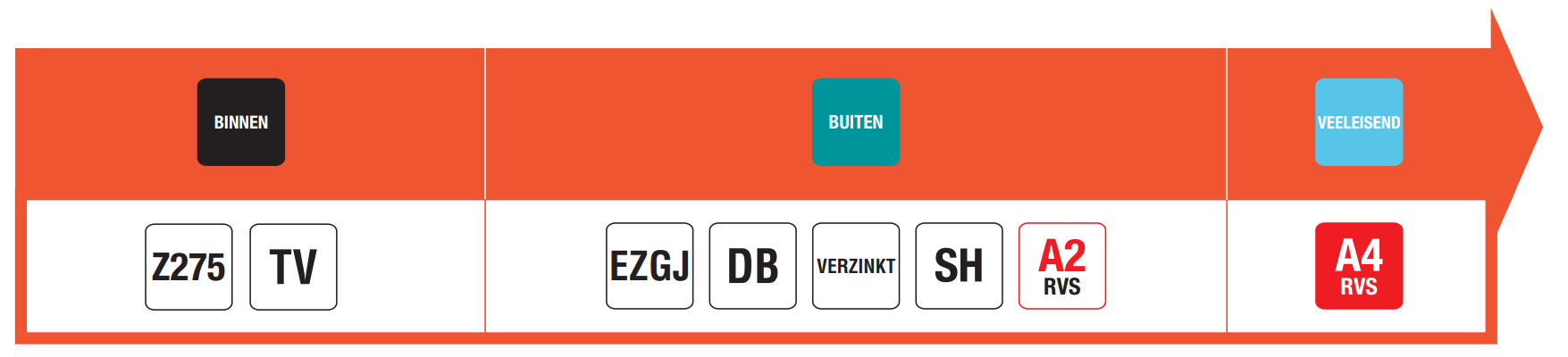

Verschillende coatings
