ABR

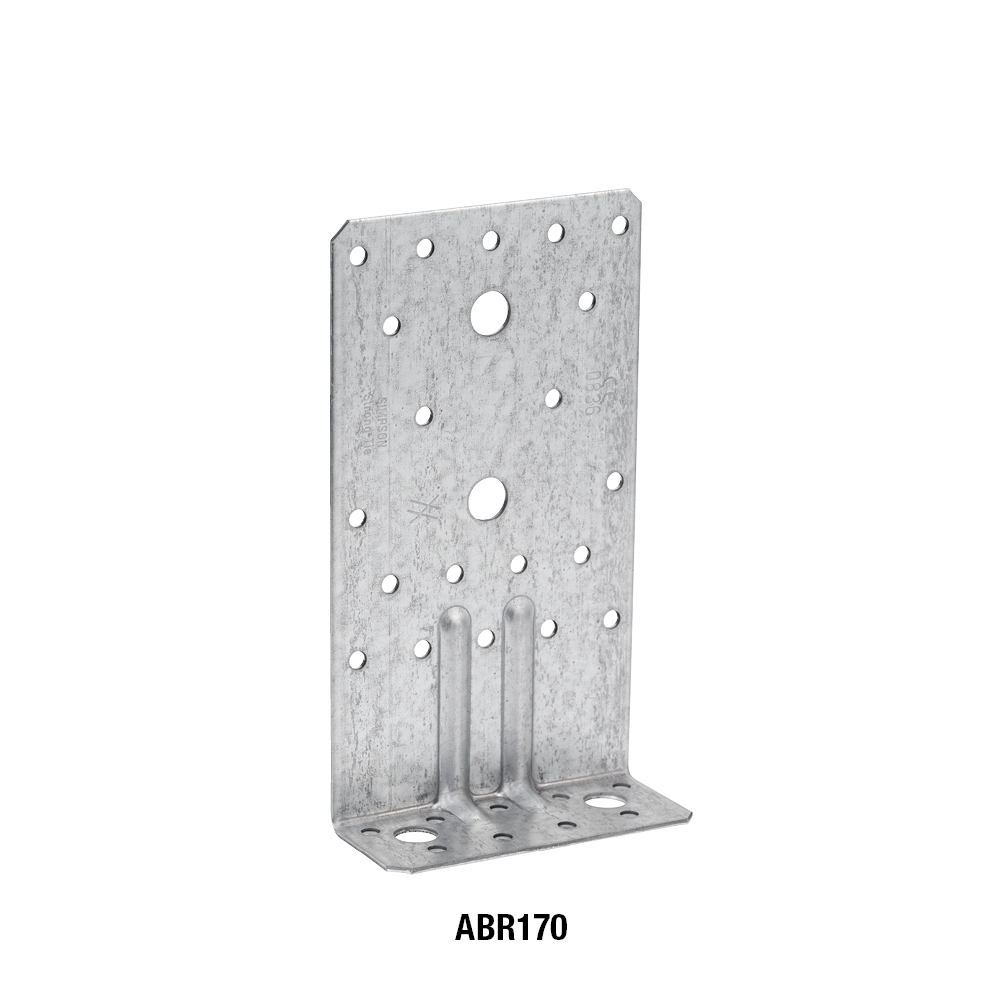

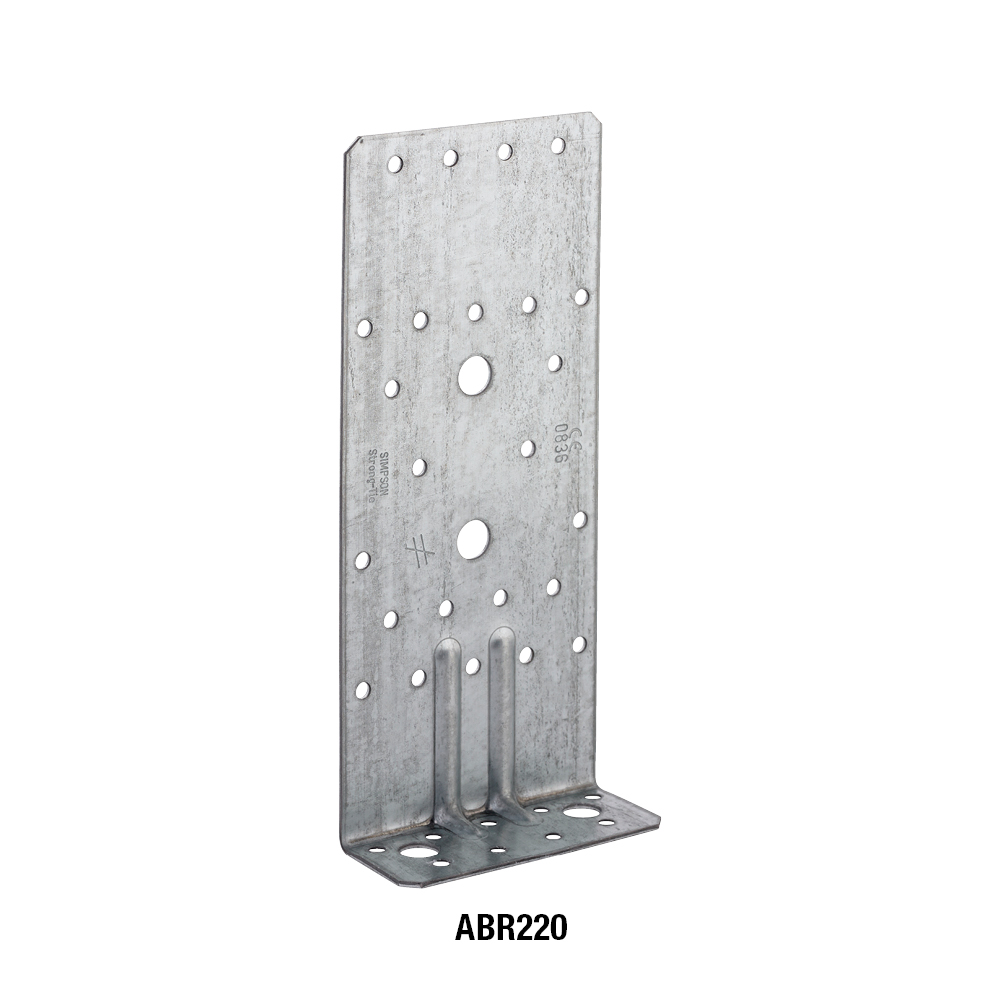

Versterkte beugel (170 220)

ABR170 en ABR220 versterkte hoekbeugels zijn geschikt voor structurele toepassingen zoals hout-betonverbindingen en meer in het bijzonder voor geveloplossingen.

CE-Markering
ETA
Gebruiksklasse 2
Binner
Gegalvaniseerd staal Z275

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
  • Dikte : 2 mm.

Voordelen

  • Hoge stijfheid,
  • Grote weerstand,
  • Veelzijdigheid van gebruik,
  • Betonverbinding mogelijk met slechts één beugel…

Toepassing

Ondergrond

  • Drager : massief hout, gelijmd gelamineerd hout, beton, staal enz,
  • Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout, profielen, ...

Toepassingsgebieden

  • Bevestiging van kapspanten,
  • Gevelbekledingsregels en -stijlen,
  • Verankeringen van kepers, consoles, raveelbalken, ...

Technische gegevens

Afmetingen

Afmetingen en karakteristieke waarden

Referentie Mål [mm] flens B Boorgaten in drager Box Quantity
B B C Dikte Ø5 Ø12 Ø5 Ø12
ABR170170409522029225
ABR220220409522429225

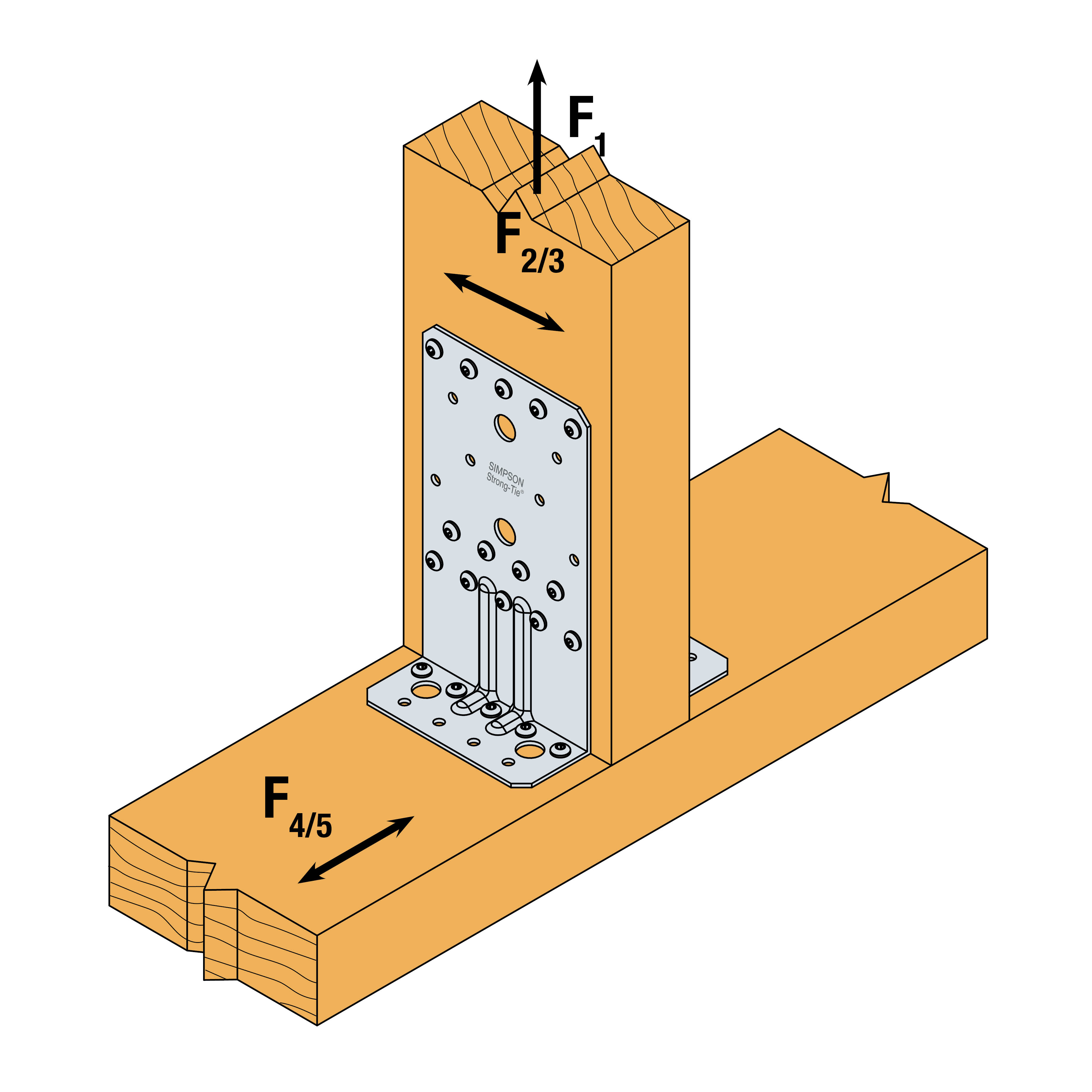

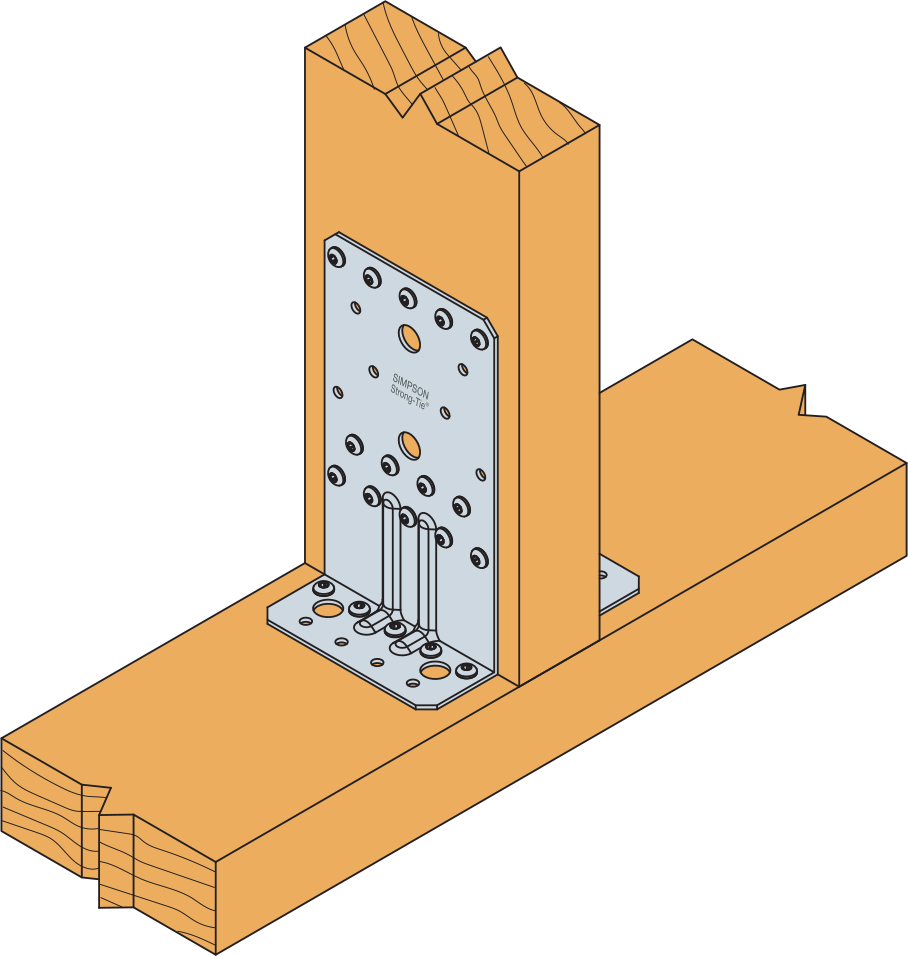

Karakteristieke waarden - Hout op hout

Referentie Karakteristieke waarden - Hout op hout - Volledige vernageling
Bevestigingen Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers [kN]
flens B Boorgaten in drager R1.k R2/3.k R4/5.k
Aantal Aantal CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x60
ABR1701497.4min (9,8 ; 9,4/ kmod)16.419.79.6/kmod^0.29.6/kmod^0.2
ABR2201497.4min (9,8 ; 9,4/ kmod)16.419.79.6/kmod^0.29.6/kmod^0.2

In gevallen waar de belastingsrichtingen F1 en/of F2 worden toegepast zonder belastingsrichting F4/5, kan het aantal nagels worden gereduceerd overeenkomstig de ETA.

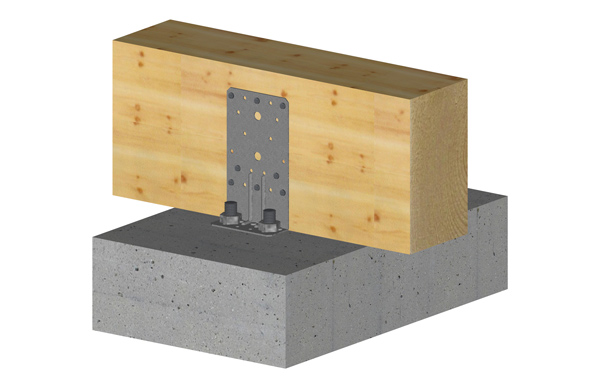

Karakteristieke waarden - Houtverbinding op stijve steun

Referentie Karakteristieke waarden - Hout op beton
Bevestigingen Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers [kN]
flens B Boorgaten in drager R1.k R2/3.k R4/5.k
Aantal Typ Aantal Typ CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50
ABR17014CNA2Ø10min. (33.0 ; 25.2/kmod)min. (39.8 ; 25.2/kmod)19.7min. (23.8 ; 24.6/kmod)min (9.15 + 80/e*kmod ; 6.3*b / e*kmod)min (9.15 + 80/e*kmod ; 6.3*b / e*kmod)
ABR22014CNA2Ø10min. (33.0 ; 25.2/kmod)min. (39.8 ; 25.2/kmod)19.7min. (23.8 ; 24.6/kmod)min (9.15 + 80/e*kmod ; 6.3*b / e*kmod)min (9.15 + 80/e*kmod ; 6.3*b / e*kmod)

B is de dikte van de ondersteunde balk.
E is de excentriciteit van de toegepaste kracht.
Zie het schema in bijlage C2, pagina 23 van onze ETE-06/0106.

Voor de berekening van R4/5 gebruik: e ≥ 50 mm.

Vereenvoudigde karakteristieke waarden - Hout op beton

Referentie Vereenvoudigde karakteristieke waarden - Hout op beton
Bevestigingen Vereenvoudigde karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers [kN]
Vleugel A Vleugel B R1.k R2.k = R3.k
Aantal Typ Aantal Typ CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50
ABR17014CNA2Ø10282819.723.8
ABR22014CNA2Ø10282819.723.8

* Zie de kolommen van de tabel met karakteristieke waarden voor de types bevestigingselementen die kunnen worden gebruikt in Flens A. De waarden verschillen afhankelijk van het gebruikte type bevestigingselement.

Zie het Simpson Strong-Tie ankerassortiment voor geschikte ankers. Typische ankeroplossingen, afhankelijk van het betontype, de hart- en randafstanden.

** De gepubliceerde karakteristieke waarde is gebaseerd op plotselinge belastingsduur en gebruiksklasse 2 overeenkomstig EC5 (EN 1995) – kmod = 0,9. Voor andere belastingsduur en gebruiksklasse, zie de ETA voor nauwkeurigere waarden

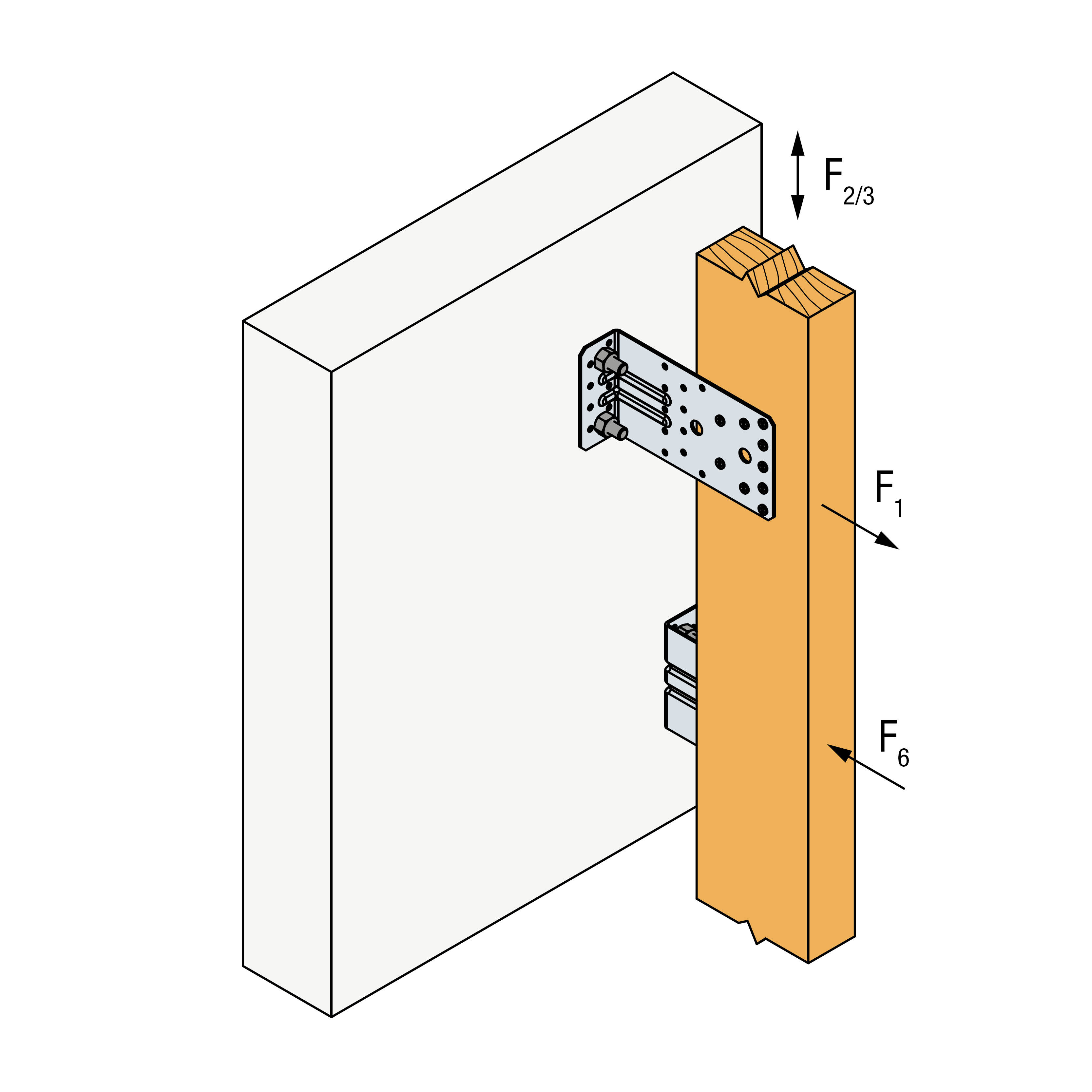

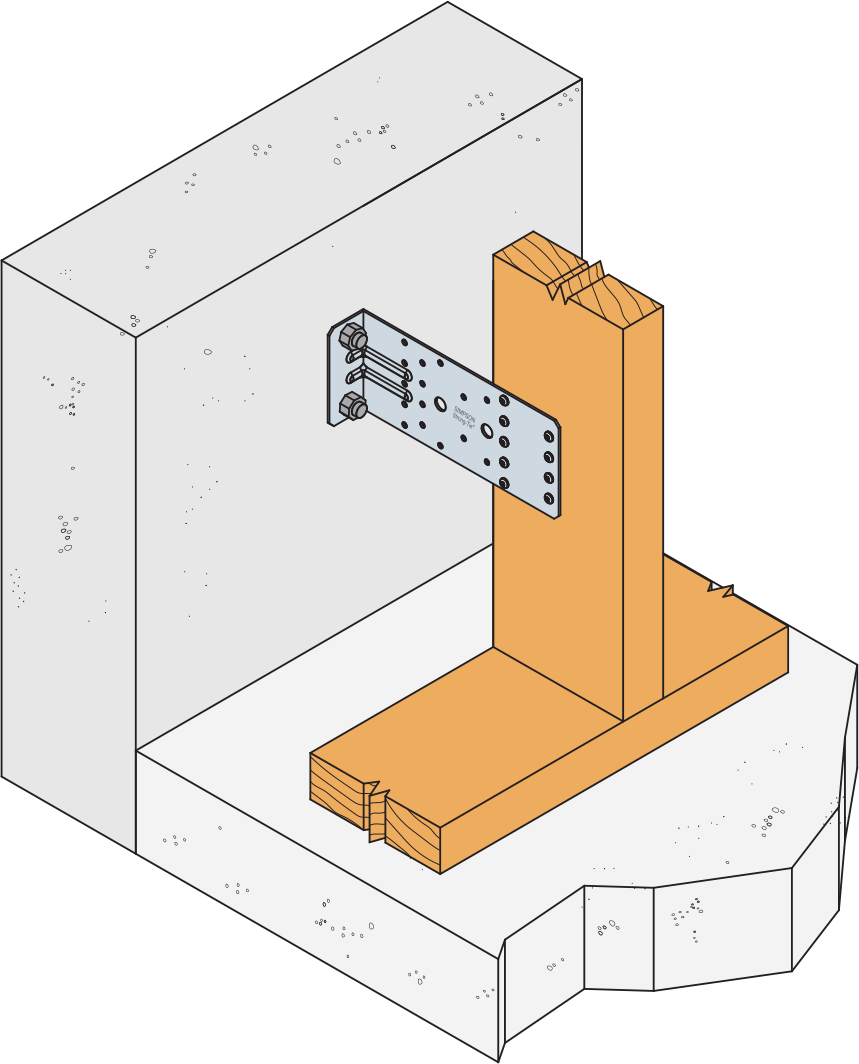

Karakteristieke eigenschappen - hout tot gevel

Referentie Karakteristieke waarden - Hout op beton
Bevestiging Karakteristieke waarden - Volledige vernageling - 1 ABR/verbinding [kN]
flens B Boorgaten in drager R1.k R2/3.k R6.k
Aantal Typ Aantal Typ CNA4,0x35 CNA4,0x40 CNA4,0x50 CNA4,0x35 CNA4,0x40 CNA4,0x50 CNA4,0x35 CNA4,0x40 CNA4,0x50
ABR1709CNA2M1010.2min. (11,8 ; 12,1/kmod)min.(14,9 ; 12,1/kmod)3.53.84.7min. (14,9; 11,0/kmod)min. (16,5; 11,0/kmod)min. (20; 11,0/kmod)
ABR2209CNA2M10min. (14,3 ; 12,1/kmod)min. (15,9 ; 12,1/kmod)min. (19,4 ; 12,1/kmod)2.72.93.6min. (14,9; 9,0/kmod)min. (16,5; 9,0/kmod)min. (20; 9,0/kmod)

De waarden zijn gegeven voor één ABR; ingeval in totaal meerdere ABR's worden aangebracht, moeten ze verspringend tegenover elkaar op de balk worden geplaatst.

Er bestaat een mogelijkheid om de ABR te bevestigen met slechts één bout (de bovenste) wanneer de beugel alleen wordt belast in richting F1 en F6; in dit geval bedraagt de waarde voor F1 de helft.

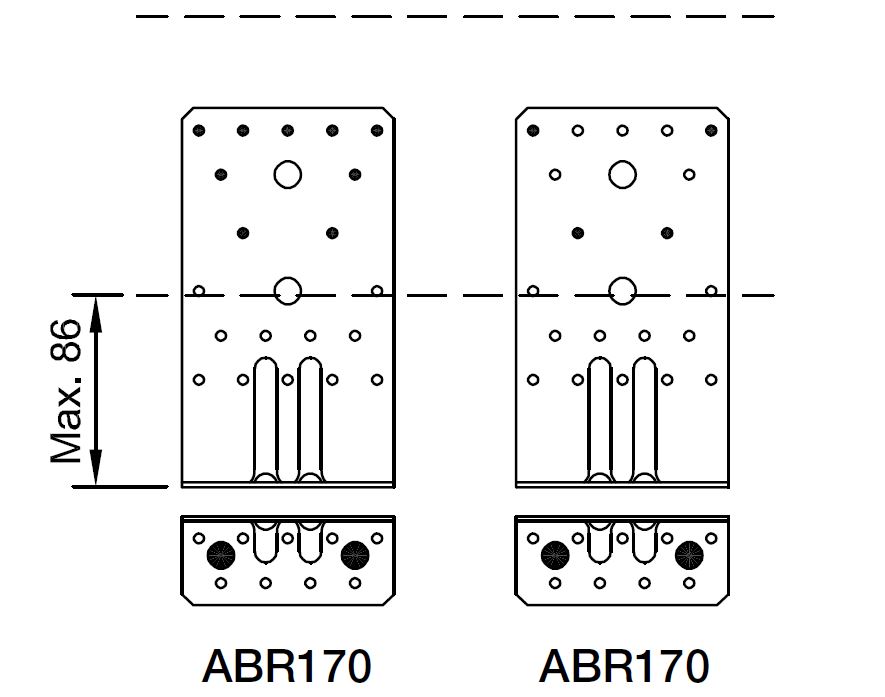

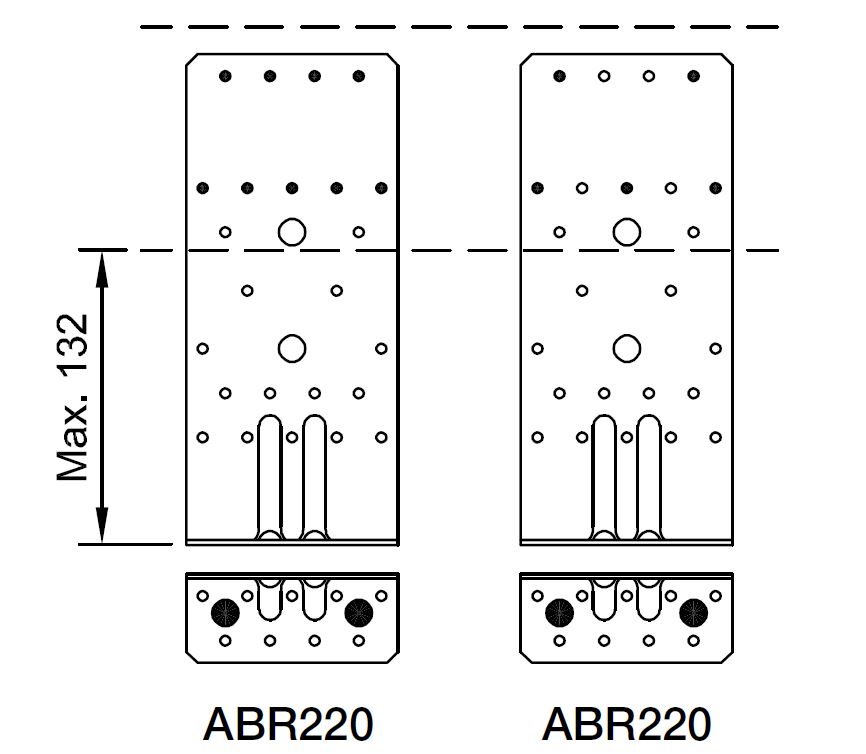

De afstand van de balk tot het steunpunt moet minder dan 132 mm bedragen voor ABR220, en minder dan 86 mm voor ABR170.



Installatie

Installatie

Bevestigingen

Op hout :

  • Ringnagels CNA Ø 4,0 x 35 of Ø 4,0 x 50 mm,
  • Schroeven CSA Ø 5,0 x 35 of CSA Ø 5,0 x 40,
  • Bouten,
  • Houtdraadbouten,
  • SSH Ø10.0x40 mm

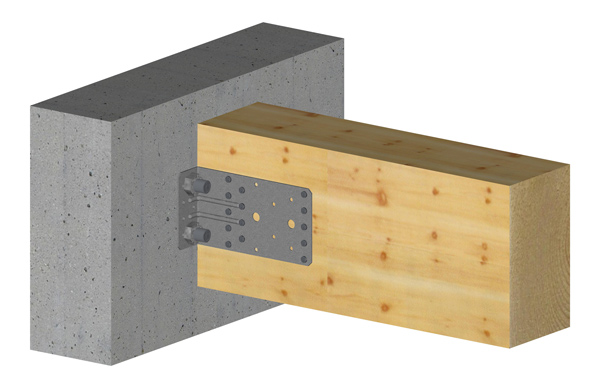

Op beton :
Betonnen ondergrond :

  • Mechanische verankering : doorsteekanker FM 753 evo M10x78
  • Chemische verankering : hars AT-HP + draadstang LMAS M10-120/25.

Hol metselwerk :

  • Chemische verankering : hars AT-HP of POLY-GP + draadstang LMAS M12-150/35 + zeefhuls SH M16-130.

Op staal :

  • Bouten.

Certificering

Prestatieverklaring: DoP

Europese technische goedkeuring: ETA
